Sebagai produsen peralatan listrik profesional,Kekuatan Anqiangmenyediakan yang dapat diandalkanTransformator Arus Urutan Noldirancang untuk mendeteksi arus sisa dan mendukung perlindungan gangguan bumi dalam sistem distribusi tenaga listrik. Struktur inti terpisah, kinerja magnetis yang stabil, dan pemasangan yang mudah membuatnya cocok untuk aplikasi perlindungan dan pemantauan yang memerlukan deteksi kesalahan yang cepat dan pengoperasian yang dapat diandalkan.
Transformator Arus Urutan Nol adalah transformator arus khusus yang digunakan untuk mendeteksi arus sisa atau urutan nol yang disebabkan oleh ketidakseimbangan arus dan gangguan pembumian. Tidak seperti trafo arus konvensional yang utamanya mengukur arus fasa individual, perangkat ini memonitor arus gabungan yang melewati inti trafo. Dalam kondisi pengoperasian normal, jumlah vektor arus yang dipantau mendekati nol. Ketika terjadi gangguan bumi atau jalur kebocoran, keseimbangan berubah dan arus sisa terdeteksi. Sinyal ini kemudian dapat ditransfer ke relai proteksi untuk memulai tindakan proteksi yang sesuai.
Untuk jaringan distribusi industri, gardu induk, rakitan switchgear, dan proyek retrofit, pemilihan trafo yang tepat memerlukan perhatian pada desain inti, ukuran bukaan, insulasi, metode pemasangan, akurasi, kompatibilitas relai, dan kondisi lingkungan. Zero Sequence Current Transformer yang dipilih dengan tepat dapat meningkatkan pemantauan kesalahan sekaligus membantu sistem proteksi merespons dengan lebih efektif.
Apa Itu Transformator Arus Urutan Nol?
Bagaimana Cara Kerja Transformator Arus Urutan Nol?
Apa Fitur Utama dari Transformator Arus Urutan Nol Modern?
Dimana Transformator Arus Urutan Nol Digunakan?
Bagaimana Seharusnya Anda Memilih Transformator yang Tepat?
Apa yang Harus Dipertimbangkan Saat Instalasi?
Spesifikasi Produk dan Referensi Pemilihan
Pertanyaan yang Sering Diajukan
Transformator Arus Urutan Nol, sering disebut transformator arus keseimbangan inti atau transformator arus sisa, dirancang untuk mendeteksi ketidakseimbangan arus dalam rangkaian listrik. Aplikasi utamanya adalah mengidentifikasi arus sisa yang terkait dengan gangguan bumi, masalah isolasi, atau jalur kebocoran.
Konsep pengoperasiannya berbeda dengan transformator arus fasa konvensional. Alih-alih hanya mengukur satu konduktor, konduktor milik sirkuit yang dilindungi melewati inti magnet. Ketika arus yang mengalir melalui konduktor seimbang, efek magnetisnya sebagian besar saling menghilangkan. Ketika gangguan menyebabkan arus mengalir melalui jalur yang tidak diinginkan, medan magnet sisa berkembang di inti dan belitan sekunder menghasilkan sinyal yang sesuai.
Prinsip operasi ini memungkinkan trafo bekerja sama dengan relai proteksi dan peralatan pemantauan lainnya. Oleh karena itu, bagi insinyur kelistrikan dan integrator sistem, perangkat ini berfungsi sebagai komponen penginderaan penting dalam skema perlindungan gangguan bumi secara keseluruhan.
Prinsip kerjanya erat kaitannya dengan Hukum Kirchhoff Saat Ini. Dalam rangkaian tiga fasa seimbang, jumlah vektor arus fasa secara teori adalah nol:
Ia + Ib + Ic = 0
Akibatnya, fluks magnet yang dihasilkan di dalam inti diminimalkan dan keluaran sekunder tetap sangat kecil.
Ketika terjadi gangguan pembumian, sebagian arus meninggalkan rangkaian yang diinginkan melalui jalur yang tidak diinginkan. Oleh karena itu, keseimbangan saat ini terganggu:
Ia + Ib + Ic ≠ 0
Arus sisa yang dihasilkan menciptakan fluks magnet pada inti. Gulungan sekunder kemudian menghasilkan sinyal listrik yang dapat dideteksi oleh relai proteksi.
Urutan perlindungan tipikal dapat diringkas sebagai berikut:
Proses ini memungkinkan sistem proteksi untuk mengidentifikasi arus sisa abnormal tanpa hanya mengandalkan pengukuran dari masing-masing transformator arus fasa.

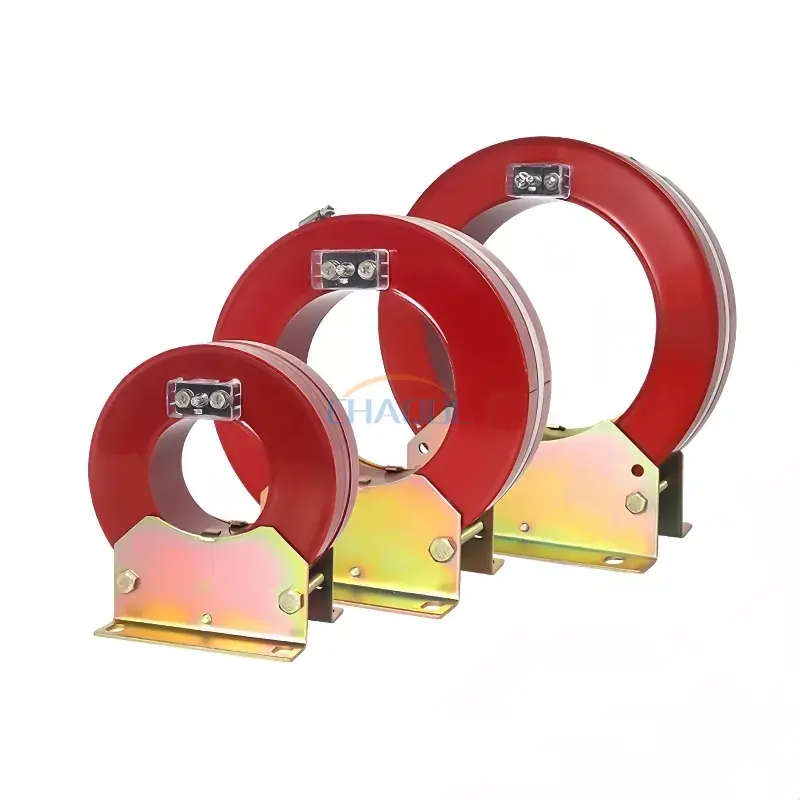

Untuk aplikasi kelistrikan industri, konstruksi mekanis dan kinerja elektromagnetik sama pentingnya. Seri LXK Anqiang Power menggunakan desain inti terpisah dengan pengecoran vakum resin epoksi, memungkinkan trafo dipasang di sekitar kabel primer yang ada tanpa memerlukan pelepasan kabel. Hal ini sangat berguna untuk proyek retrofit dan pemeliharaan yang mengutamakan meminimalkan waktu henti.
Beberapa karakteristik harus dipertimbangkan ketika mengevaluasi transformator jenis ini:
Karakteristik ini membuat desain inti terpisah sangat praktis ketika meningkatkan infrastruktur kelistrikan yang ada tanpa modifikasi ekstensif pada sirkuit primer.
Transformator Arus Urutan Nol dapat diintegrasikan ke dalam berbagai sistem distribusi dan proteksi daya. Peran utamanya adalah memberikan informasi arus sisa ke peralatan proteksi atau pemantauan.
Aplikasi yang umum meliputi:
Misalnya, dalam kabinet distribusi, trafo dapat memonitor konduktor yang memberi makan pada rangkaian hilir. Jika kerusakan insulasi menyebabkan arus mengalir menuju bumi, arus sisa yang dihasilkan dapat dideteksi dan disalurkan ke relai proteksi. Relai kemudian dapat menentukan apakah kondisi yang diukur memerlukan gangguan rangkaian.
Pendekatan ini berharga karena deteksi dini terhadap kondisi arus yang tidak normal dapat membantu mengurangi risiko kerusakan peralatan, perpanjangan waktu henti, dan insiden keselamatan kelistrikan.
Memilih Transformator Arus Urutan Nol tidak boleh didasarkan pada ukuran bukaan saja. Insinyur harus mengevaluasi sistem kelistrikan, lingkungan instalasi, relai proteksi, dan pengaturan mekanis secara bersamaan.
| Faktor Seleksi | Apa yang Perlu Dipertimbangkan | Mengapa Itu Penting |
|---|---|---|
| Bukaan Inti | Cocokkan diameter dalam dengan susunan kabel atau konduktor | Memastikan instalasi praktis dan izin yang cukup |
| Tegangan Sistem | Konfirmasikan kompatibilitas dengan sistem kelistrikan | Mendukung isolasi yang tepat dan pengoperasian yang aman |
| Arus Residu | Tentukan rentang deteksi yang diharapkan | Membantu memastikan sensitivitas perlindungan yang sesuai |
| Kompatibilitas Relai | Periksa output sekunder dan persyaratan relai | Memastikan sistem proteksi dapat menafsirkan sinyal dengan benar |
| Metode Instalasi | Pertimbangkan konstruksi inti padat atau inti terpisah | Model split-core bermanfaat untuk aplikasi retrofit |
| Kondisi Lingkungan | Suhu, tingkat polusi, kelembaban, dan lokasi pemasangan | Mendukung operasi jangka panjang yang andal |
Untuk aplikasi retrofit, trafo inti terpisah dapat menawarkan keuntungan praktis yang signifikan karena teknisi umumnya dapat memasangnya di sekitar susunan kabel yang ada daripada membongkar seluruh rangkaian primer.
Pemasangan yang benar sangat penting untuk pengukuran arus sisa yang andal. Perutean konduktor melalui bukaan transformator harus mengikuti desain proteksi sehingga transformator mengukur hubungan arus lengkap dari rangkaian yang dilindungi.
Sebelum pemasangan, teknisi harus memverifikasi:
Untuk seri LXK yang direferensikan, kondisi pengoperasian normal yang dinyatakan mencakup pemasangan di dalam ruangan, kisaran suhu sekitar -5°C hingga 40°C, dan lingkungan non-korosif serta polusi rendah. Insinyur harus selalu mengkonfirmasi kondisi proyek sebenarnya terhadap dokumentasi teknis produk yang dipilih sebelum pemasangan.
Seri LXK Anqiang Power menyediakan beberapa opsi bukaan untuk mengakomodasi pengaturan kabel utama yang berbeda. Dimensi yang tersedia berkisar dari sekitar 80 mm hingga 300 mm, memberikan fleksibilitas bagi para insinyur saat mengintegrasikan transformator ke dalam peralatan distribusi yang ada.
| Model | Bukaan D | Dimensi E | Dimensi L | Dimensi L1 |
|---|---|---|---|---|
| LXK-80 | Φ80 | 58mm | 130mm | 123mm |
| LXK-100 | Φ100 | 58mm | 130mm | 122mm |
| LXK-120 | Φ120 | 57mm | 130mm | 120mm |
| LXK-150 | Φ150 | 58mm | 190mm | 123mm |
| LXK-180 | Φ180 | 58mm | 190mm | 125mm |
| LXK-200 | Φ200 | 60mm | 280mm | 129mm |
| LXK-240 | Φ240 | 80mm | 280mm | 167mm |
| LXK-260 | Φ260 | 55mm | 280mm | 120mm |
| LXK-300 | Φ300 | 80mm | 280mm | 170mm |
Untuk informasi produk terperinci, teknisi dapat meninjauHalaman produk Transformator Arus Urutan Noldan bandingkan ukuran bukaan yang tersedia dengan persyaratan fisik pemasangan.
Tujuan utamanya adalah untuk mendeteksi arus sisa atau urutan nol yang terkait dengan gangguan bumi dan kebocoran arus. Outputnya dapat dihubungkan ke relai proteksi untuk pemantauan dan isolasi kesalahan.
Ya. Konstruksi inti terpisah secara khusus menguntungkan untuk aplikasi retrofit dan pemeliharaan karena transformator dapat dipasang di sekitar kabel yang ada tanpa memerlukan pelepasan kabel primer.
Trafo arus konvensional umumnya mengukur arus dalam suatu konduktor individual, sedangkan trafo urutan nol mendeteksi arus sisa yang dihasilkan dari hubungan vektor konduktor yang melewati intinya.
Aplikasi yang umum termasuk lemari distribusi, gardu induk, unit utama ring, sistem proteksi transformator, rakitan switchgear, dan panel proteksi pemutus sirkuit.
Faktor-faktor penting termasuk bukaan inti, persyaratan sistem kelistrikan, arus sisa yang diharapkan, keluaran sekunder, kompatibilitas relai, persyaratan insulasi, metode pemasangan, dan kondisi lingkungan.
Transformator Arus Urutan Nol adalah komponen penginderaan penting untuk deteksi kesalahan bumi modern dan sistem proteksi listrik. Dengan memantau arus sisa yang tercipta ketika keseimbangan arus normal terganggu, hal ini memberikan informasi berharga kepada relai proteksi untuk mengidentifikasi kondisi pengoperasian abnormal. Konstruksi inti terpisah semakin meningkatkan fleksibilitas pemasangan, terutama dalam proyek retrofit dan pemeliharaan.
Untuk proyek yang membutuhkan deteksi arus sisa yang dapat diandalkan, Anqiang Power menawarkan solusi seri LXK dengan berbagai ukuran bukaan, pengecoran vakum resin epoksi, inti baja silikon canai dingin, dan gulungan tembaga bebas oksigen. Jika Anda memilih trafo yang sesuai untuk jaringan distribusi, rakitan switchgear, atau sistem proteksi,Hubungi kamiuntuk mendiskusikan persyaratan teknis Anda dan menemukan solusi Transformator Arus Urutan Nol yang sesuai untuk aplikasi Anda.
