Pemutus Sirkuit SF6 Luar Ruangan 126KV

Pemutus Sirkuit SF6 Luar Ruangan 126KV (model LW36-126) adalah perangkat switching kelas transmisi tegangan tinggi yang dirancang untuk gardu induk jaringan listrik, sistem transmisi utilitas, dan jaringan listrik industri skala besar. Ini banyak digunakan untuk mengontrol, melindungi, dan mengalihkan arus beban, arus beban berlebih, dan arus gangguan hubung singkat, dan juga dapat berfungsi sebagai pemutus arus dalam sistem tenaga yang saling berhubungan.

Pemutus Sirkuit SF6 Luar Ruangan 126KV ini mengadopsi gas sulfur heksafluorida (SF6) sebagai media pendinginan dan isolasi busur, dikombinasikan dengan struktur satu kolom, satu pemutusan per tiang. Selama gangguan, prinsip pemadaman busur energi mandiri menghasilkan aliran gas berkecepatan tinggi di dalam ruang busur untuk mendinginkan dan memadamkan busur secara efisien, memastikan kinerja pemutusan yang stabil dalam kondisi gangguan tinggi.

Dilengkapi dengan mekanisme pengoperasian pegas motor yang digerakkan CT dan sistem hubungan mekanis tiga tahap, LW36-126 menawarkan kinerja peralihan yang presisi, keandalan mekanis yang tinggi, dan stabilitas operasional jangka panjang yang sangat baik di lingkungan luar ruangan yang berat.

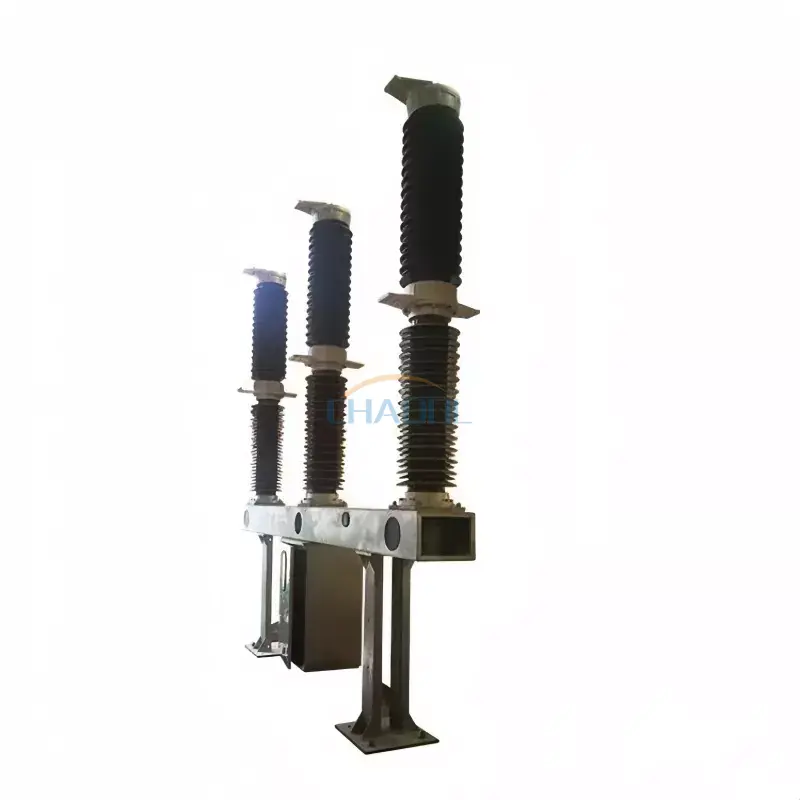

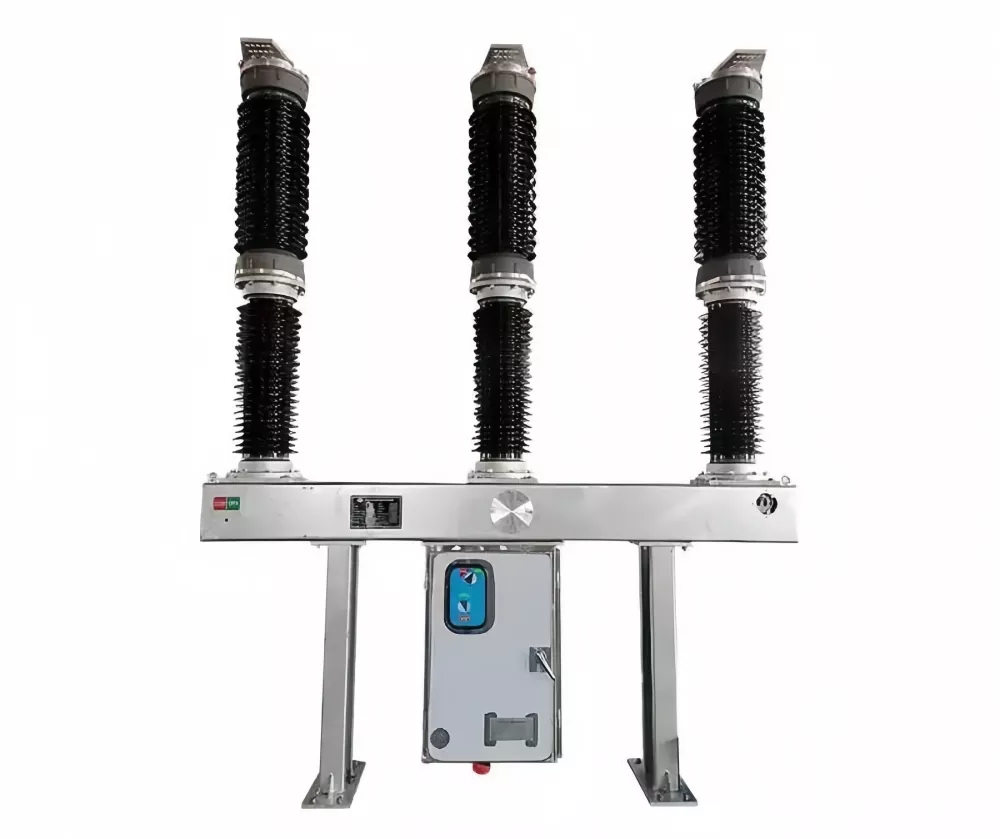

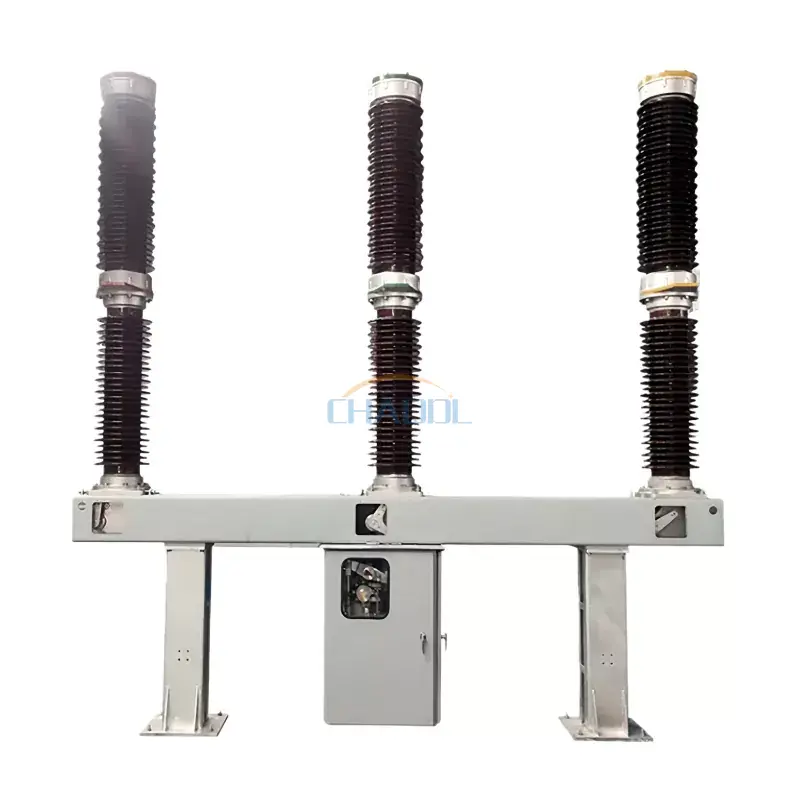

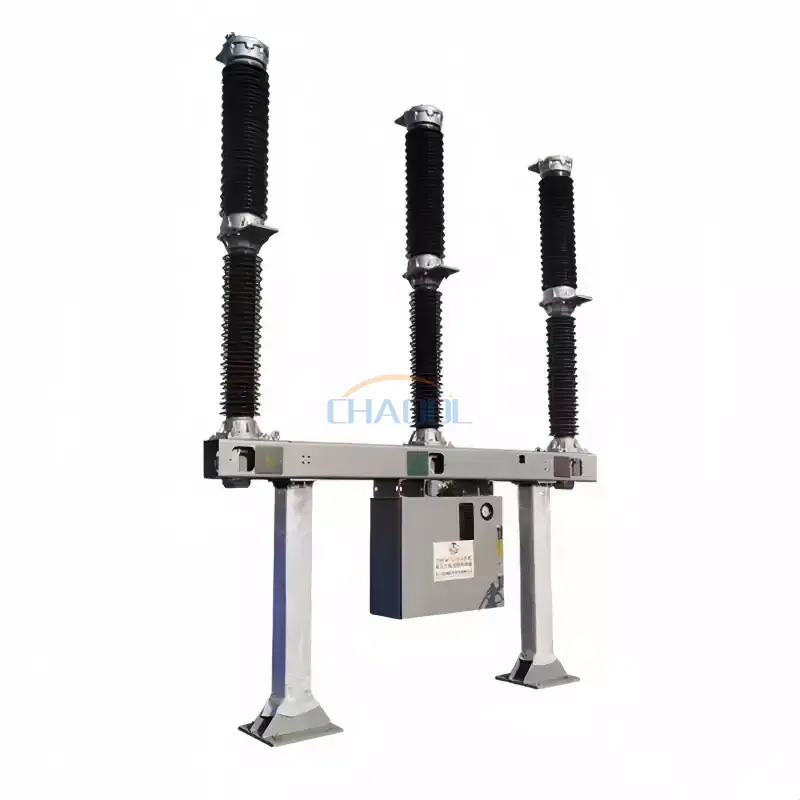

Penampilan Produk

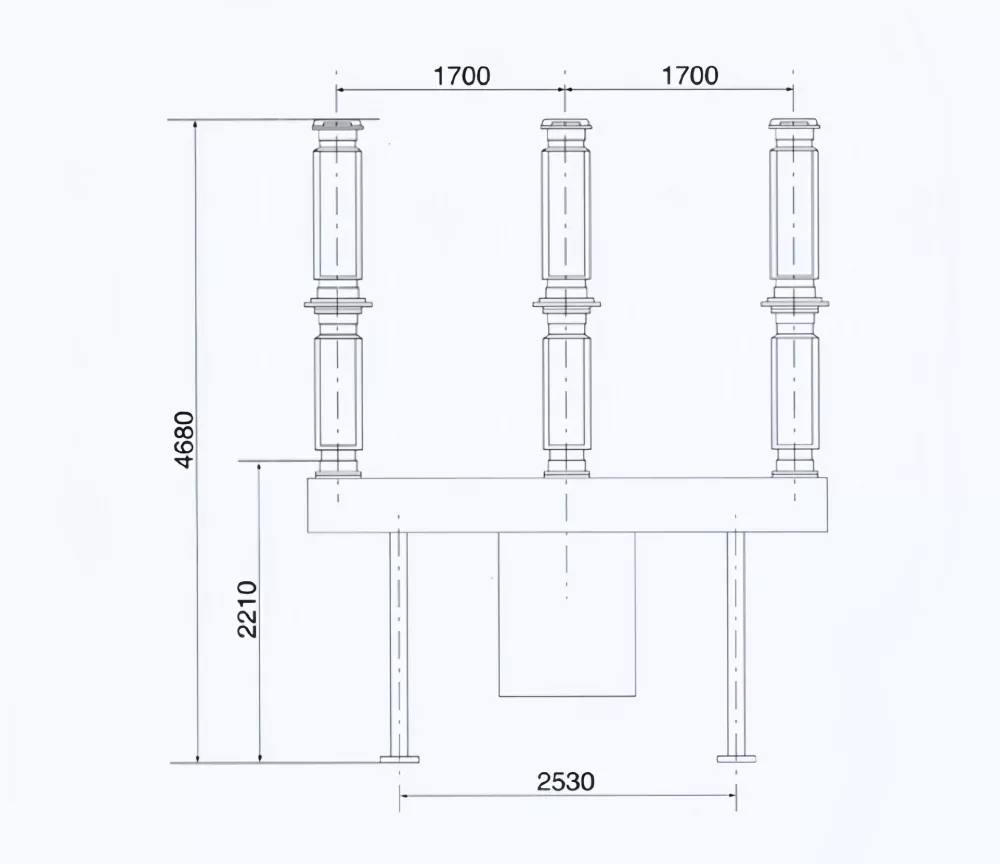

Diagram Dimensi Produk

Lingkungan Operasi

• Ketinggian pemasangan: ≤ 3000 meter di atas permukaan laut
• Suhu sekitar: -30°C hingga +40°C
• Kecepatan angin maksimum: ≤ 34 m/s
• Tingkat polusi: Kelas III (25 mm/kV)

Parameter Teknis

Fitur Produk

• Insulasi gas SF6 yang canggih memastikan kepunahan busur dan kinerja dielektrik yang sangat baik.
• Desain tiang satu kolom dan satu pemecah mengurangi kompleksitas mekanis dan meningkatkan keandalan.
• Kapasitas pemutusan tinggi hingga 40kA untuk gangguan gangguan tingkat transmisi.
• Mekanisme pengoperasian pegas yang digerakkan oleh CT memastikan pengoperasian peralihan yang stabil dan presisi.
• Cocok untuk lingkungan luar ruangan yang keras dengan ketahanan kuat terhadap polusi, angin, dan variasi suhu.
• Umur mekanis yang panjang dengan persyaratan perawatan yang rendah untuk operator jaringan.
• Kompatibel dengan otomasi gardu induk modern dan sistem kendali jarak jauh.

Struktur Produk & Prinsip Kerja

Pemutus Sirkuit SF6 Luar Ruangan 126KV terdiri dari ruang pemadam busur api berisi gas SF6, integrasi transformator arus, mekanisme operasi, struktur pendukung isolasi, dan sistem penutup baja. Gas SF6 bertindak sebagai media insulasi dan pemadam busur listrik, memberikan kekuatan dielektrik yang tinggi dan pemulihan yang cepat setelah gangguan.

Selama kondisi gangguan, mekanisme pengoperasian mendorong kontak bergerak untuk terpisah, menghasilkan aliran gas SF6 berkecepatan tinggi di dalam ruang busur. Aliran udara ini dengan cepat mendinginkan dan mendeionisasi busur, memastikan interupsi arus gangguan tegangan tinggi yang aman. Sistem hubungan mekanis tiga tahap memastikan pengoperasian tiang yang tersinkronisasi dan konsistensi pemutusan yang tinggi.

Aplikasi

• Gardu transmisi tegangan tinggi
• Sistem interkoneksi jaringan listrik
• Jaringan transmisi dan distribusi utilitas
• Pembangkit listrik tenaga air dan pembangkit listrik tenaga panas
• Sistem tenaga tegangan tinggi industri
• Proyek infrastruktur dan energi berskala besar
• Sistem tenaga kereta api dan transportasi

Pertanyaan yang Sering Diajukan

Apa itu aPemutus Sirkuit SF6 Luar Ruangan 126KVdigunakan untuk?

Ini digunakan untuk memutus dan mengendalikan arus listrik tegangan tinggi di jaringan transmisi, memastikan pengoperasian gardu induk dan sistem tenaga yang aman selama gangguan atau operasi peralihan.

Mengapa gas SF6 digunakan pada pemutus arus?

Gas SF6 memiliki sifat isolasi dan pendinginan busur yang sangat baik, memungkinkan interupsi arus gangguan tegangan tinggi secara efisien sambil mempertahankan ukuran peralatan yang kompak.

Apakah LW36-126 cocok untuk pemasangan di luar ruangan?

Ya. ItuPemutus Sirkuit SF6 Luar Ruangan 126KVdirancang khusus untuk gardu induk luar ruangan dan dapat beroperasi dengan andal dalam kondisi lingkungan yang keras.

Apa kelebihannya dibandingkan pemutus sirkuit tradisional?

Dibandingkan dengan pemutus sirkuit berbahan dasar minyak, pemutus sirkuit SF6 menawarkan keandalan yang lebih tinggi, perawatan yang lebih rendah, pemadaman busur listrik yang lebih cepat, dan kinerja yang lebih baik dalam kondisi tegangan tinggi.
