Pemutus Sirkuit SF6 Tipe Tangki 66KV

Pemutus Sirkuit SF6 Tipe Tangki 66KV (Model: LW36-66) adalah pemutus sirkuit luar ruangan bertegangan tinggi yang dirancang untuk sistem transmisi dan distribusi daya 66KV dengan frekuensi pengenal 50Hz AC. Memanfaatkan gas SF6 sebagai media isolasi dan pemadam busur api, gas ini menyediakan peralihan yang andal, gangguan gangguan, dan perlindungan untuk gardu induk, jaringan listrik utilitas, fasilitas industri, dan proyek energi terbarukan. Pemutus sirkuit juga dapat digunakan sebagai pemutus arus bus dan untuk aplikasi peralihan bank kapasitor.

Didesain dengan struktur tangki aktif yang ringkas, LW36-66 meminimalkan ruang pemasangan sekaligus memberikan kinerja kelistrikan yang luar biasa dan keandalan operasional jangka panjang. Mekanisme pengoperasian pegas yang canggih, tingkat kebocoran SF6 yang rendah, dan desain yang ramah perawatan menjadikannya solusi ideal untuk jaringan transmisi tegangan tinggi modern yang memerlukan pengoperasian yang aman, efisien, dan stabil.

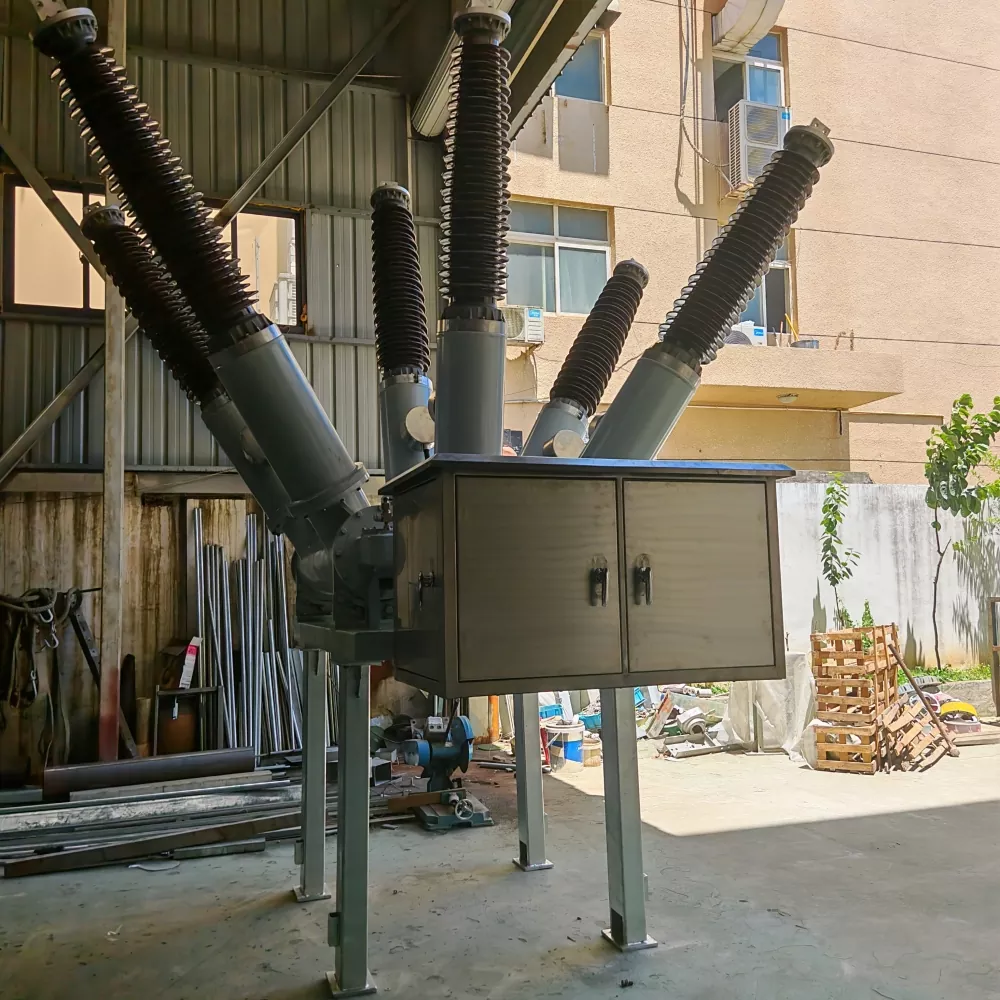

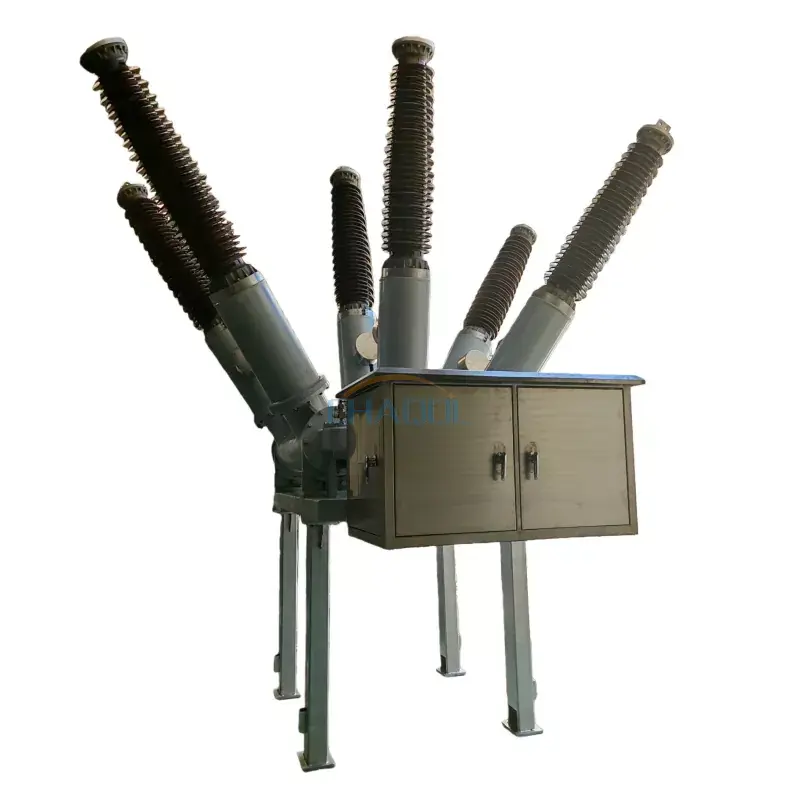

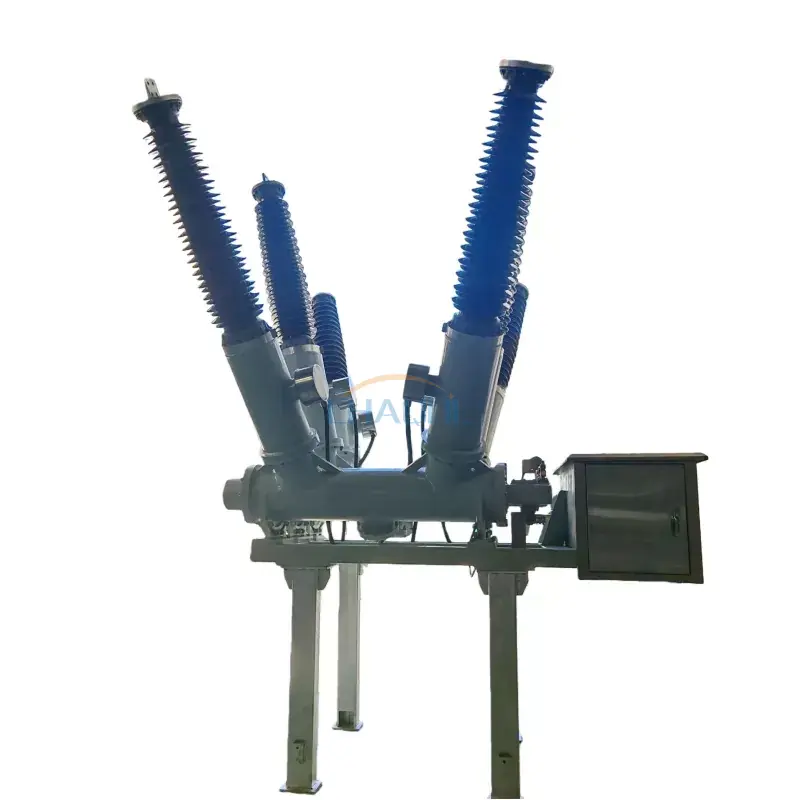

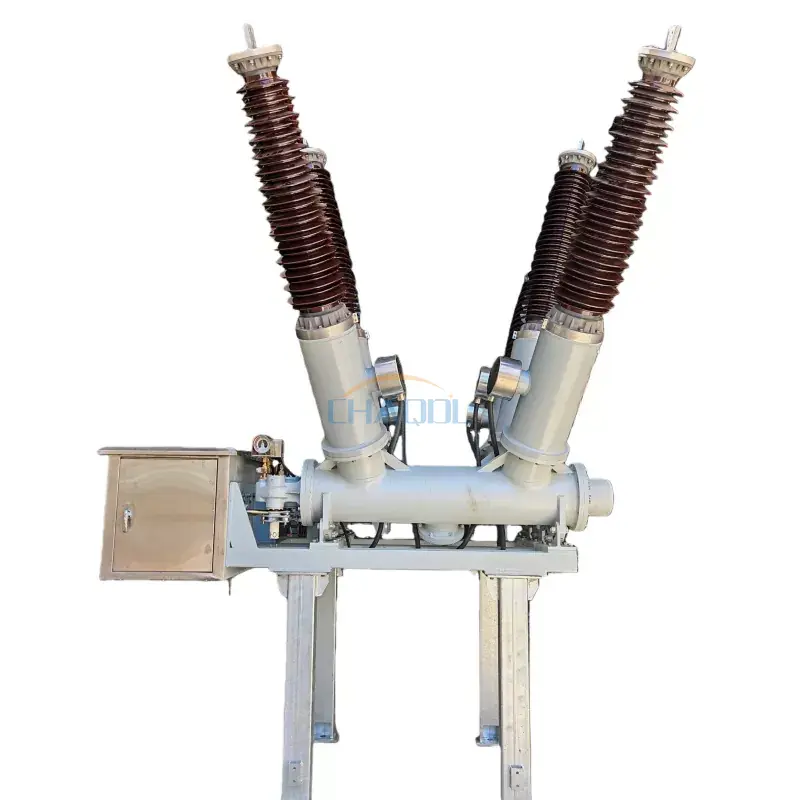

Foto Produk Asli

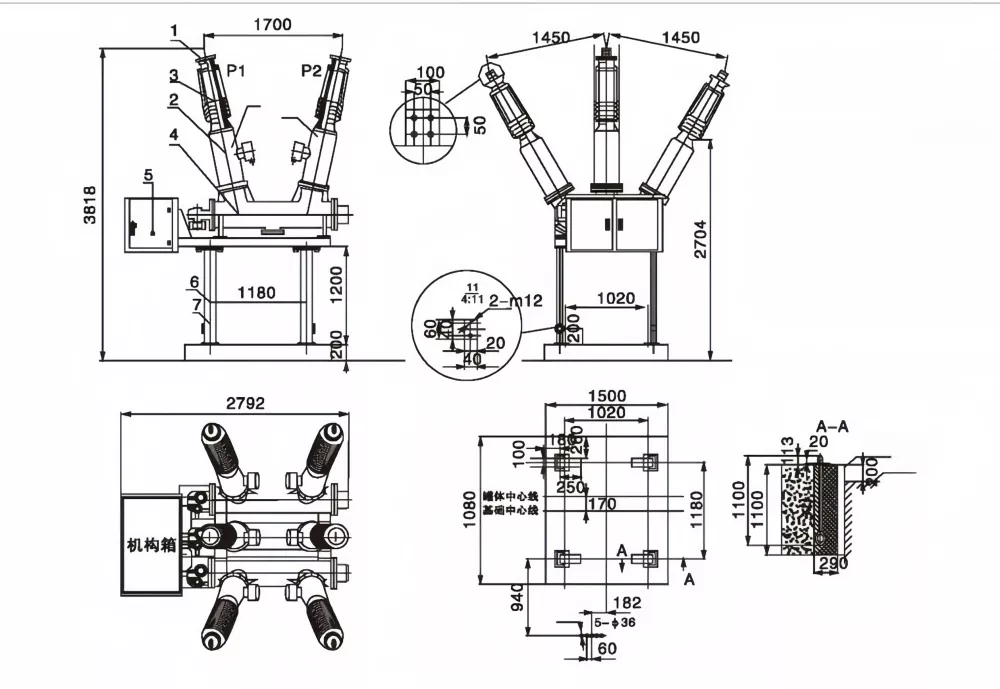

Diagram Dimensi Produk

Struktur Utama

• Blok terminal fase tunggal aluminium berlapis perak untuk konduktivitas listrik yang sangat baik.
• Bushing keluar porselen berkekuatan tinggi dengan kinerja insulasi unggul.
• Transformator arus (CT) bawaan untuk perlindungan dan pengukuran.
• Ruang pemadam busur SF6 yang dipasang di lantai dengan kemampuan interupsi tinggi.
• Kabinet mekanisme mengintegrasikan mekanisme operasi pegas dan komponen kontrol sekunder.
• Dukungan baja saluran galvanis tugas berat untuk pemasangan yang stabil.
• Beberapa terminal grounding untuk meningkatkan keselamatan operasional.

Fitur Produk

• Nilai saat ini hingga3150A, cocok untuk aplikasi transmisi beban berat.
• Teknologi insulasi gas SF6 yang canggih memastikan kekuatan dielektrik yang sangat baik dan pemadaman busur listrik yang andal.
• Daya tahan listrik yang lama dengan kemampuan interupsi kesalahan 31,5kA dan hingga 10.000 operasi mekanis.
• Tingkat kebocoran gas SF6 tahunan di bawah 0,5%, mengurangi kebutuhan perawatan dan memastikan keandalan penyegelan jangka panjang.
• ItuPemutus Sirkuit SF6 Tipe Tangki 66KVdirancang untuk lingkungan luar ruangan yang parah, mendukung Tingkat Polusi IV dan suhu sekitar dari -40°C hingga +40°C.
• Konstruksi tipe tangki yang ringkas mengurangi ruang pemasangan sekaligus meningkatkan stabilitas mekanis.
• Cocok untuk pemantauan jarak jauh, otomatisasi gardu induk, dan aplikasi jaringan pintar modern.

Spesifikasi Teknis

Spesifikasi Mekanisme Pengoperasian

Aplikasi

ItuPemutus Sirkuit SF6 Tipe Tangki 66KVbanyak digunakan dalam sistem transmisi dan distribusi daya tegangan tinggi di mana peralihan dan perlindungan yang andal sangat penting.

• Gardu Induk 66KV
• Jaringan transmisi dan distribusi utilitas
• Pembangkit listrik
• Integrasi jaringan energi terbarukan
• Sistem distribusi tenaga industri
• Peralihan bank kapasitor
• Perlindungan dasi bus dan pengumpan
• Proyek otomatisasi jaringan pintar dan gardu induk

Prinsip Kerja

Pemutus Sirkuit SF6 Tipe Tangki 66KV menggunakan gas sulfur heksafluorida (SF6) sebagai media isolasi dan pemadam busur. Ketika kontak terpisah selama operasi switching, busur listrik dihasilkan. Gas SF6 bertekanan tinggi dengan cepat mendinginkan dan mendeionisasi busur, sehingga arus gangguan dapat diputus dengan aman dan efisien. Mekanisme pengoperasian pegas bermuatan motor menghasilkan operasi pembukaan dan penutupan yang cepat, memastikan perlindungan yang andal untuk sistem kelistrikan tegangan tinggi.

Pertanyaan yang Sering Diajukan

Untuk apa Pemutus Sirkuit SF6 Tipe Tangki 66KV digunakan?

Ini digunakan untuk peralihan, perlindungan, dan gangguan kesalahan dalam sistem transmisi dan distribusi 66KV, membantu menjaga pengoperasian gardu induk dan jaringan listrik yang aman dan andal.

Apa keuntungan dari pemutus arus tipe tangki SF6?

Pemutus sirkuit tipe tangki SF6 menawarkan kinerja insulasi yang sangat baik, kapasitas interupsi yang tinggi, struktur kompak, persyaratan perawatan yang rendah, dan masa pakai mekanis yang lama.

Bisakah pemutus arus ini digunakan untuk peralihan bank kapasitor?

Ya. LW36-66 cocok untuk peralihan bank kapasitor, aplikasi pengikat bus, dan perlindungan saluran transmisi tegangan tinggi.

Apakah pemutus arus cocok untuk lingkungan luar ruangan yang keras?

Ya. Ini dirancang untuk beroperasi dengan andal dalam kondisi Tingkat Polusi IV dan suhu sekitar berkisar antara -40°C hingga +40°C, sehingga cocok untuk instalasi luar ruangan yang berat.
