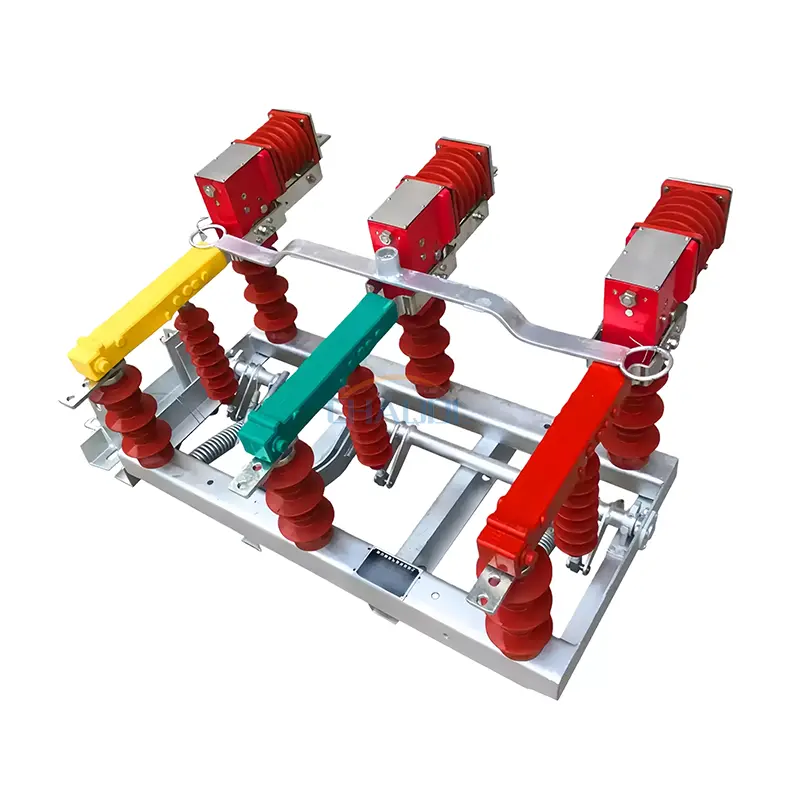

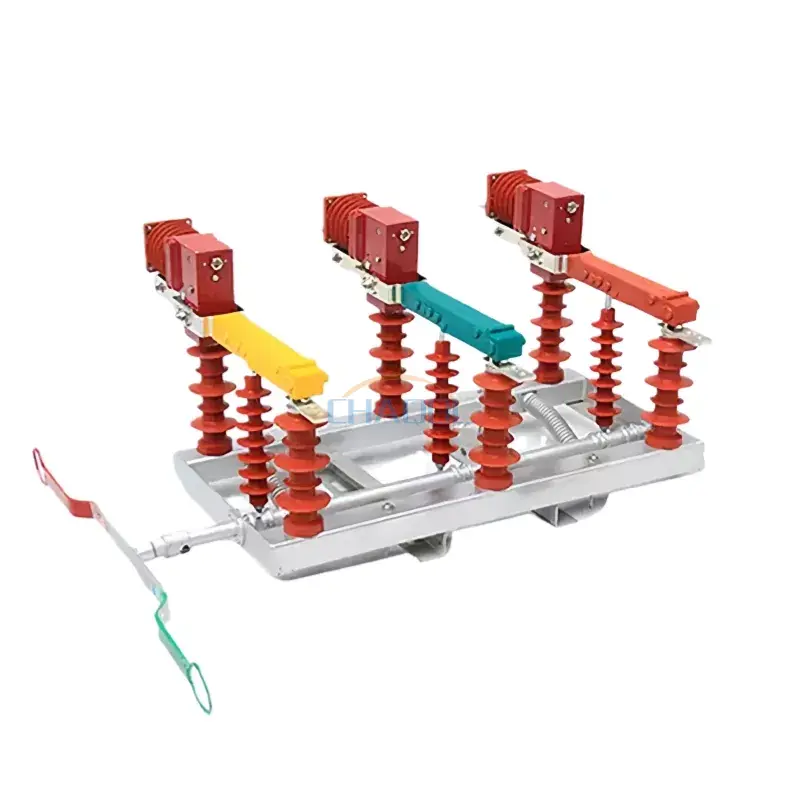

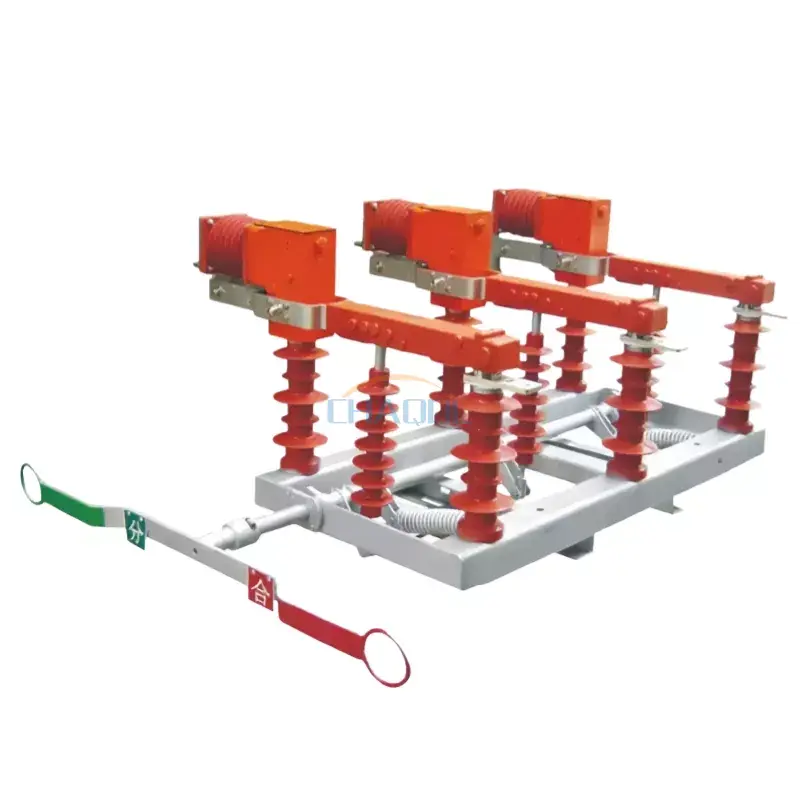

Sakelar beban tegangan tinggi luar ruangan ini dirancang untuk peralihan dan perlindungan yang andal dalam jaringan distribusi tegangan menengah. Dirancang dengan struktur pemadam busur vakum yang dikombinasikan dengan sistem isolasi mekanis, ini memastikan kinerja interupsi yang stabil dalam kondisi beban dan gangguan. Hal ini diterapkan secara luas dalam sistem distribusi listrik untuk utilitas, pabrik industri, fasilitas pertambangan, dan infrastruktur kimia, dimana keselamatan dan kontinuitas operasional sangat penting.
Produk ini mengadopsi tata letak struktural modular yang menyederhanakan pemasangan pada konfigurasi tiang atau gardu induk. Sistem insulasi tersegelnya meningkatkan kemampuan beradaptasi terhadap lingkungan, memungkinkan pengoperasian yang stabil di bawah fluktuasi kelembapan, debu, dan suhu. Dalam aplikasi teknik praktis, Sakelar Beban Tegangan Tinggi Luar Ruangan sering digunakan sebagai perangkat sakelar utama di unit utama ring dan sistem otomasi distribusi.
|
Nama Proyek |
Nilai parameter |
|
|
Tegangan terukur |
12KV |
|
|
Frekuensi terukur |
50Hz |
|
|
Nilai saat ini |
630A |
|
|
Nilai arus pemutusan beban aktif |
630A |
|
|
Nilai arus pemutusan loop tertutup |
630A |
|
|
5% dari arus pemutusan beban aktif terukur |
31.5A |
|
|
Pengisian kabel terukur dan arus putus |
10A |
|
|
Nilai kapasitas pemutusan trafo tanpa beban |
1600KVA |
|
|
Nilai arus putus bank kapasitor |
100A |
|
|
Frekuensi daya 1 menit menahan tegangan |
42/48KV |
|
|
Impuls petir menahan tegangan |
75/85KV |
|
|
Dinilai menahan arus dalam waktu singkat (stabilitas termal) |
20KA |
|
|
Nilai durasi hubung singkat |
4S |
|
|
Nilai ketahanan puncak saat ini (stabilitas dinamis) |
50KA |
|
|
Nilai arus hubung singkat yang dibuat |
50KA |
|
|
Kehidupan mekanis |
10.000 dolar |
|
|
Ketebalan kontak pemadam busur vakum yang diperbolehkan |
1mm |
|
|
Torsi pengoperasian manual |
≤200N.m |
|
|
Perakitan dan penyesuaian interupsi vakum |
Kesenjangan kontak |
5±1mm |
|
Kecepatan peralihan rata-rata |
1,1±0,2m/dtk |
|
|
Tripping tiga fase tidak terjadi secara simultan |
＜5 md |
|
|
Peralihan tiga fase tidak disinkronkan |
＜ 2 ms |
|
|
Jarak ke tanah |
＞200mm |
|
|
Resistansi sirkuit utama |
≤150μΩ |
|

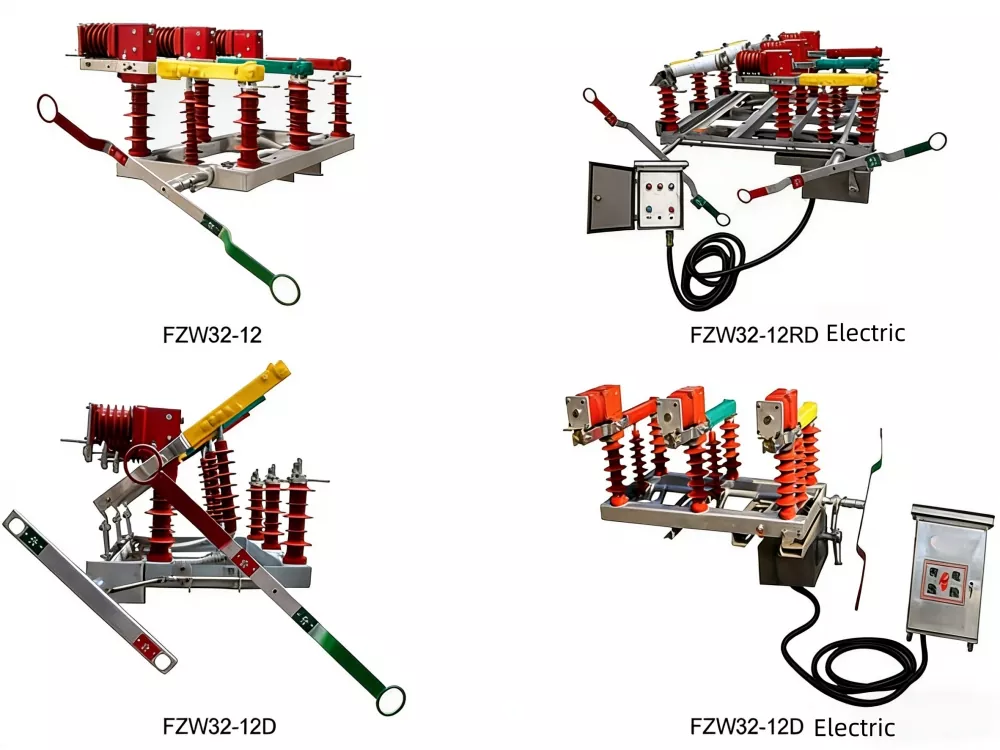

Dalam sistem otomasi distribusi, Sakelar Beban Tegangan Tinggi Luar Ruangan biasanya dipasang pada saluran yang dipasang di tiang atau gardu induk kompak untuk memungkinkan peralihan bagian dan isolasi kesalahan. Ini mendukung pengoperasian manual dan motor, sehingga cocok untuk jaringan tradisional dan peningkatan jaringan pintar.
Dari sudut pandang pemeliharaan, produk ini dirancang dengan struktur tertutup dan kontak tahan aus, sehingga mengurangi kebutuhan akan seringnya servis dan meningkatkan efisiensi biaya siklus hidup dalam pengoperasian jangka panjang.
Q1: Di mana Sakelar Beban Tegangan Tinggi Luar Ruangan biasa digunakan?
J: Ini banyak digunakan dalam sistem distribusi 10kV–12kV, termasuk pabrik industri, lokasi pertambangan, gardu induk, dan peningkatan jaringan listrik pedesaan untuk peralihan beban dan isolasi kesalahan.
Q2: Bisakah ini mendukung operasi jarak jauh?
A: Ya, dapat dilengkapi dengan aktuator listrik dan modul kendali jarak jauh untuk diintegrasikan ke dalam jaringan distribusi otomatis.
Q3: Perawatan apa yang diperlukan untuk peralatan ini?
J: Karena desain pemadaman busur yang tersegel dan vakum, perawatan rutin menjadi minimal, terutama pemeriksaan berkala terhadap terminal dan kondisi mekanisme pengoperasian.
