Ringkasan Artikel:Perlindungan tegangan menengah yang andal memerlukan lebih dari sekadar memutus suatu kesalahan. Operator utilitas dan industri juga memerlukan peralihan yang cepat, kinerja mekanis yang stabil, persyaratan perawatan yang rendah, dan kompatibilitas dengan jaringan distribusi yang semakin cerdas. SebuahPemutus Arus Magnet Permanen Luar Ruanganmenggabungkan teknologi interupsi vakum dengan mekanisme operasi magnet permanen untuk memenuhi persyaratan ini. Artikel ini menjelaskan cara kerja teknologi, penerapannya, faktor teknis apa yang harus dievaluasi sebelum pembelian, dan bagaimana teknologi dapat membantu mengurangi tantangan operasional dalam sistem distribusi listrik modern.
Jaringan distribusi tegangan menengah beroperasi dalam kondisi yang menuntut. Gangguan pada saluran listrik, sambungan trafo, bus industri, sistem tenaga kereta api, atau instalasi energi terbarukan dapat mengganggu pasokan listrik dan berpotensi merusak peralatan berharga. Oleh karena itu, pemutus sirkuit merupakan bagian penting dari rantai proteksi.
Namun, operator modern menghadapi beberapa tantangan pada saat yang bersamaan. Peralatan dapat dipasang di luar ruangan yang terkena kelembapan, debu, radiasi ultraviolet, perubahan suhu, dan tekanan lingkungan lainnya. Pada saat yang sama, jaringan distribusi menjadi lebih otomatis, sehingga menciptakan permintaan akan peralatan yang dapat merespons perintah listrik secara konsisten dan berkomunikasi dengan sistem perlindungan dan kontrol cerdas.
Pemutus tradisional yang dioperasikan secara mekanis dapat bekerja secara efektif, namun mekanisme pengoperasiannya mengandung banyak bagian yang bergerak. Keausan mekanis, persyaratan penyesuaian, dan pengoperasian yang tidak konsisten selama periode servis yang lama dapat menjadi perhatian, terutama pada instalasi yang memerlukan pergantian sering.

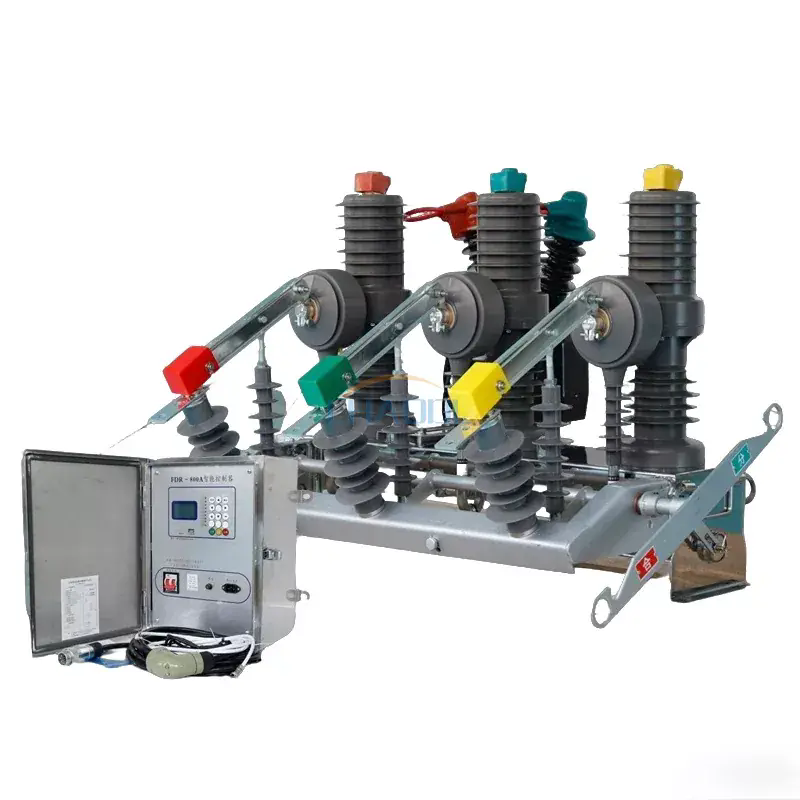

Pemutus Sirkuit Magnet Permanen Luar Ruangan mengatasi tantangan ini dengan menggabungkan pemutus vakum dengan aktuator magnet permanen. Hasilnya adalah solusi peralihan tegangan menengah kompak yang dirancang untuk pengoperasian yang andal, mengurangi kompleksitas mekanis, dan integrasi ke dalam sistem distribusi modern.
Prinsip operasinya didasarkan pada dua teknologi penting:gangguan vakumDanaktuasi magnet permanen.
Selama pengoperasian normal, pemutus sirkuit memungkinkan arus mengalir melalui jalur konduktifnya. Ketika sistem proteksi mengidentifikasi kondisi abnormal, mekanisme operasi menerima perintah untuk membuka kontak. Aktuator magnet permanen menggerakkan mekanisme, memisahkan kontak di dalam pemutus vakum.
Ketika kontak terpisah, busur listrik dapat terbentuk sebentar. Karena kontak terletak di dalam pemutus vakum, busur dengan cepat padam ketika arus melewati titik gangguan alami. Sirkuit kemudian diisolasi secara elektrik dari gangguan.
Untuk operasi penutupan, aktuator menggerakkan kontak kembali ke posisi yang diperlukan. Gerakan terkontrol membantu memberikan kinerja peralihan yang berulang.
Urutan operasi ini dapat diringkas sebagai berikut:
Kombinasi teknologi ini sangat berguna ketika operator memerlukan peralihan yang cepat dan kinerja mekanis yang dapat diandalkan tanpa bergantung pada struktur pengoperasian berbasis pegas yang rumit.
Mekanisme pengoperasian mempunyai pengaruh langsung terhadap keandalan pemutus sirkuit. Mekanisme magnet permanen menggunakan gaya elektromagnetik untuk mengontrol pergerakan mekanisme switching dan mempertahankan posisi pengoperasiannya.
Dibandingkan dengan mekanisme yang mengandung lebih banyak elemen transmisi mekanis, aktuator magnet permanen dapat memiliki lebih sedikit komponen bergerak. Hal ini mengurangi potensi titik keausan mekanis dan membantu menjaga konsistensi perilaku pembukaan dan penutupan.
| Pertimbangan | Mekanisme Magnet Permanen | Mekanisme Mekanik Tradisional |
|---|---|---|
| Kompleksitas mekanis | Struktur operasi yang relatif sederhana | Mungkin berisi lebih banyak bagian transmisi mekanis |
| Komponen bergerak | Mengurangi jumlah bagian mekanis yang bergerak | Umumnya komponen lebih mekanis |
| Permintaan pemeliharaan | Dirancang untuk pengoperasian dengan perawatan rendah | Mungkin memerlukan pemeriksaan dan penyesuaian berkala |
| Beralih konsistensi | Aktuasi elektromagnetik yang stabil | Dapat lebih bergantung pada kondisi mekanis |
| Peralihan yang sering | Sangat cocok untuk aplikasi yang memerlukan pengoperasian berulang | Pemilihan tergantung pada desain mekanisme dan siklus kerja |
Keuntungan praktisnya bukan sekadar pengurangan jumlah komponen. Mekanisme pengoperasian juga merupakan faktor penting ketika pemutus sirkuit dipasang di lokasi yang akses pemeliharaannya sulit atau di mana waktu henti yang tidak direncanakan dapat menimbulkan biaya operasional yang signifikan.
Pemutus Sirkuit Magnet Permanen Luar Ruangan yang dirancang dengan baik berisi beberapa komponen listrik, mekanik, dan isolasi yang terkoordinasi. Setiap komponen berkontribusi terhadap peralihan yang aman dan pengoperasian yang dapat diandalkan.
Karena komponen-komponen ini bekerja sama, pemilihan tidak boleh hanya didasarkan pada tegangan pengenal. Kelengkapan tugas kelistrikan, lingkungan pemasangan, persyaratan pengendalian, dan strategi perlindungan sistem harus dipertimbangkan.
Salah satu keunggulan terpentingnya adalah sistem operasi mekanis yang disederhanakan. Dengan lebih sedikit titik keausan mekanis, penyesuaian mekanis rutin dapat dikurangi. Hal ini sangat bermanfaat terutama untuk gardu induk luar ruangan, jaringan distribusi jarak jauh, dan fasilitas industri yang akses pemeliharaannya tidak mudah.
Aktuasi magnet permanen menghasilkan gerakan elektromagnetik yang terkontrol. Perilaku pembukaan dan penutupan yang konsisten penting ketika pemutus dioperasikan berulang kali oleh sistem proteksi, otomasi, atau kendali jarak jauh.
Pemutus vakum memberikan gangguan busur listrik yang efektif tanpa memerlukan ruang pemutus sirkuit untuk menggunakan gas isolasi konvensional atau media cair untuk mematikan busur. Hal ini membuat teknologi vakum cocok untuk banyak aplikasi distribusi tegangan menengah.
Aktuator dirancang untuk beroperasi secara efisien, yang dapat membantu mengurangi energi yang dibutuhkan untuk operasi peralihan. Konsumsi energi yang tepat bergantung pada konfigurasi spesifik dan sistem kendali, sehingga spesifikasi proyek harus selalu diperiksa sebelum pemilihan akhir.
Peralatan distribusi luar ruangan harus menghadapi paparan lingkungan. Penutup pemutus luar ruangan yang dirancang dengan tepat membantu melindungi komponen internal dari kelembapan, debu, paparan sinar ultraviolet, dan perubahan kondisi cuaca.
Untuk aplikasi yang melibatkan peralihan berulang, ketahanan mekanis merupakan kriteria pembelian yang penting. Spesifikasi produk Anqiang menunjukkan masa pakai mekanis hingga 10.000 pengoperasian untuk konfigurasi Pemutus Sirkuit Magnet Permanen Luar Ruangan yang berlaku.
Jaringan listrik modern semakin bergantung pada kendali jarak jauh, pemantauan, dan manajemen kesalahan otomatis. Pemutus sirkuit magnet permanen yang dikonfigurasi dengan tepat dapat mendukung integrasi dengan SCADA dan sistem otomasi distribusi, sehingga memungkinkan operator membangun jaringan listrik yang lebih responsif.
Memilih pemutus sirkuit hanya berdasarkan nama atau kelas tegangannya dapat menyebabkan konfigurasi yang tidak sesuai. Pembeli harus membandingkan spesifikasi pemutus dengan karakteristik kelistrikan instalasi yang sebenarnya.
| Parameter | Contoh Spesifikasi | Mengapa Itu Penting |
|---|---|---|
| Tegangan terukur | 12kV / 24kV | Harus sesuai dengan kelas tegangan nominal sistem distribusi. |
| Frekuensi terukur | 50Hz | Harus sesuai dengan frekuensi sistem tenaga. |
| Nilai saat ini | 630A/1250A | Mendefinisikan kemampuan membawa arus berkelanjutan. |
| Arus pemutusan hubung singkat | 20 kA / 25 kA | Menunjukkan kemampuan interupsi arus gangguan pemutus. |
| Puncak menahan arus | 50 kA / 63 kA | Penting untuk mengevaluasi tegangan elektromagnetik durasi pendek. |
| Impuls petir menahan tegangan | 125kV / 145kV | Penting untuk koordinasi isolasi dan perlindungan sementara. |
| Kehidupan mekanis | Hingga 10.000 operasi | Berguna ketika diharapkan sering berpindah. |
Informasi produk yang disediakan oleh Anqiang mencantumkan konfigurasi tegangan pengenal 12 kV dan 24 kV, arus pengenal 630 A dan 1250 A, serta kapasitas pemutusan hubung singkat 20 kA dan 25 kA untuk model yang relevan.
Pemilihan sebenarnya harus selalu didasarkan pada desain sistem yang lengkap, standar yang berlaku, koordinasi perlindungan, dan persyaratan spesifik proyek daripada berasumsi bahwa setiap konfigurasi memiliki peringkat yang sama.
Kombinasi konstruksi luar ruangan, gangguan vakum, dan pengoperasian magnet permanen menjadikan peralatan ini cocok untuk berbagai aplikasi tegangan menengah.
Anqiang mengidentifikasi gardu induk utilitas, jaringan distribusi, elektrifikasi kereta api, pertambangan, sistem tenaga industri, dan instalasi energi terbarukan di antara area penerapan Pemutus Sirkuit Magnet Permanen Luar Ruang.
Pemutus yang benar harus dipilih dengan memulai dari sistem kelistrikan, bukan dari katalog produk. Proses seleksi yang praktis dapat mencegah spesifikasi yang terlalu rendah dan ukuran yang berlebihan.
Pendekatan ini lebih dapat diandalkan daripada memilih pemutus arus hanya berdasarkan nilai arus atau harga beli. Biaya awal yang lebih rendah bisa menjadi mahal jika peralatan sulit dirawat, tidak kompatibel dengan sistem kendali, atau tidak sesuai dengan tingkat kesalahan.
Meskipun pemutus sirkuit magnet permanen dirancang untuk mengurangi perawatan mekanis, perawatan yang rendah tidak berarti tidak ada inspeksi. Program pengoperasian yang disiplin tetap penting untuk peralatan tegangan menengah.
Untuk peralatan luar ruangan, pemeriksaan lingkungan sangatlah penting. Kelembapan, kontaminasi, korosi, dan kerusakan mekanis secara bertahap dapat memengaruhi isolasi dan keandalan pengoperasian meskipun pemutus itu sendiri memiliki desain yang kuat.
Oleh karena itu, program pemeliharaan preventif harus fokus pada instalasi lengkap daripada memperlakukan pemutus sirkuit sebagai komponen yang terisolasi.
Pemutus Arus Magnet Permanen Luar Ruangan adalah pemutus arus tegangan menengah yang menggabungkan pemutus vakum dengan mekanisme pengoperasian magnet permanen. Ini dirancang untuk peralihan dan gangguan kesalahan yang andal dalam distribusi luar ruangan dan sistem tenaga industri.
Konfigurasi tergantung pada pabrikan dan persyaratan proyek. Rangkaian produk ZW32-12G dan ZW32-24G Anqiang dirancang untuk aplikasi tegangan menengah 12 kV dan 24 kV.
Mekanisme ini dapat mengurangi kompleksitas mekanis, memberikan pergerakan peralihan yang konsisten, mengurangi keausan mekanis, dan mendukung pengoperasian dengan perawatan rendah. Karakteristik ini sangat berharga untuk peralatan yang sering mengalami pergantian.
Ya. Unit yang dikonfigurasikan dengan tepat dapat diintegrasikan dengan otomasi distribusi, SCADA, pemantauan jarak jauh, dan sistem perlindungan cerdas. Konfigurasi komunikasi dan kontrol yang tepat harus dikonfirmasi untuk setiap proyek.
Ya. Pemutus sirkuit magnet permanen luar ruangan dapat digunakan di bagian tegangan menengah sistem distribusi tenaga surya dan angin di mana karakteristik tegangan, arus, gangguan gangguan, insulasi, dan kontrolnya sesuai dengan persyaratan pemasangan.
Ketahanan mekanis bergantung pada model spesifik dan kondisi pengoperasian. Spesifikasi Anqiang yang berlaku mencantumkan masa pakai mekanis hingga 10.000 pengoperasian.
Untuk rekomendasi teknis yang akurat, berikan tegangan sistem, arus pengenal, tingkat hubung singkat, frekuensi, lingkungan pemasangan, tugas peralihan, tegangan kontrol, persyaratan otomatisasi, pengaturan pemasangan, dan standar proyek apa pun yang berlaku. Memberikan informasi ini lebih awal dapat mengurangi perubahan spesifikasi di kemudian hari.
Pemutus Sirkuit Magnet Permanen Luar Ruangan lebih dari sekadar perangkat switching konvensional dengan aktuator berbeda. Dengan menggabungkan interupsi vakum dengan pengoperasian magnet permanen, sistem ini memenuhi beberapa persyaratan praktis jaringan tegangan menengah modern: peralihan yang dapat diandalkan, pengurangan kompleksitas mekanis, persyaratan perawatan yang lebih rendah, kemampuan beradaptasi di luar ruangan, dan kompatibilitas dengan sistem distribusi daya yang semakin otomatis.
Hal terpenting bagi pembeli adalah mencocokkan pemutus arus dengan tugas kelistrikan sebenarnya. Tegangan terukur, arus kontinu, kemampuan interupsi hubung singkat, tingkat insulasi, frekuensi switching, kondisi lingkungan, arsitektur kontrol, dan persyaratan pemasangan harus dievaluasi sebelum keputusan akhir dibuat.
Anqiang menyediakan solusi Pemutus Sirkuit Magnet Permanen Luar Ruang untuk aplikasi tegangan menengah, dengan konfigurasi yang dirancang pada sistem dan aplikasi 12 kV dan 24 kV mulai dari jaringan distribusi dan gardu induk hingga proyek industri, kereta api, pertambangan, dan energi terbarukan.
Mencari Pemutus Sirkuit Magnet Permanen Luar Ruangan yang dapat diandalkan untuk proyek tegangan menengah Anda?Bagikan tegangan sistem Anda, arus pengenal, tingkat kesalahan, lingkungan pemasangan, dan persyaratan kontrolAnqianguntuk mendiskusikan konfigurasi yang sesuai.Hubungi kamiuntuk informasi produk, dukungan teknis, dan solusi yang sesuai dengan aplikasi Anda.
Penting:Pemilihan dan pemasangan pemutus sirkuit harus dilakukan oleh profesional kelistrikan yang berkualifikasi dan sesuai dengan standar setempat yang berlaku, persyaratan perlindungan sistem, dan dokumentasi teknis pabrikan.
-
