Distribusi tegangan menengah yang andal bergantung pada peralihan yang aman, manajemen pengumpan yang efektif, dan peralatan luar ruangan yang dapat diandalkan.Kekuatan Anqiangmemasok24Sakelar Pemutus Beban SF6 yang Dipasang di Tiang kV, dirancang untuk jaringan distribusi listrik overhead yang memerlukan peralihan beban yang andal, pengoperasian yang fleksibel, dan integrasi praktis dengan sistem otomasi distribusi. Memahami prinsip pengoperasian, spesifikasi teknis, dan persyaratan pemasangannya membantu perusahaan utilitas, operator industri, dan kontraktor listrik membuat keputusan pembelian yang tepat.

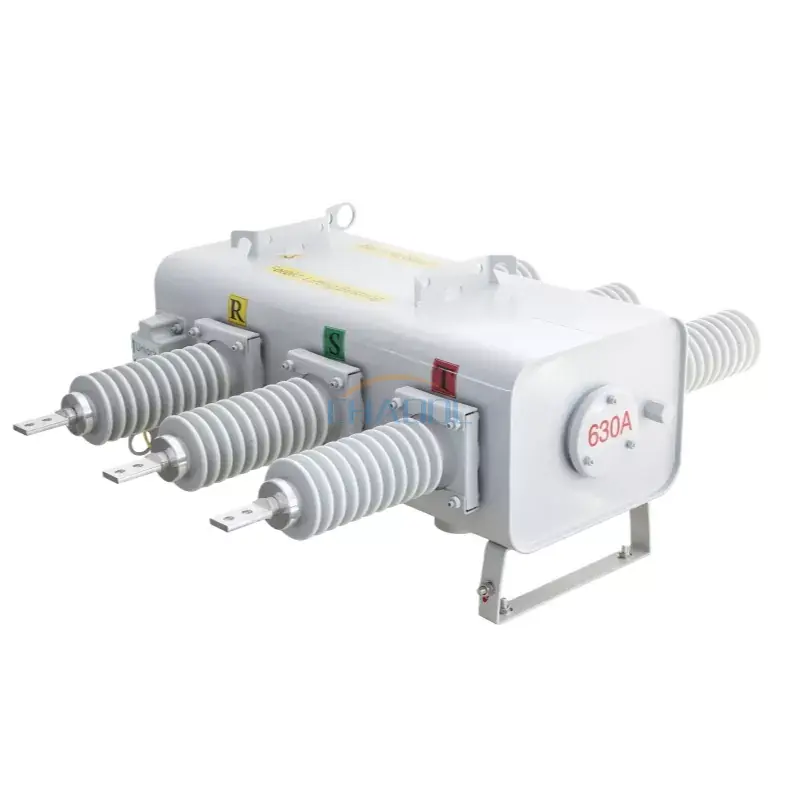

Sakelar Pemutus Beban SF6 yang Dipasang di Tiang 24kV adalah perangkat sakelar tegangan menengah luar ruangan yang menggunakan gas sulfur heksafluorida (SF6) untuk insulasi dan pemadaman busur api. Dipasang pada tiang listrik, alat ini membantu operator mengontrol arus beban, membagi pengumpan overhead menjadi beberapa bagian yang dapat dikelola, dan mendukung operasi peralihan yang direncanakan. Seri Anqiang Power FLW34-24 terdaftar dengan arus pengenal 630A, opsi tegangan 11kV, 24kV, dan 33kV, serta opsi pengoperasian manual, listrik, dan jarak jauh. Panduan ini menjelaskan prinsip kerja, parameter teknis utama, aplikasi, kriteria pemilihan, dan pertimbangan pemeliharaan untuk proyek jaringan distribusi.
Sakelar Pemutus Beban SF6 yang Dipasang di Tiang 24kV adalah perangkat switching luar ruangan yang digunakan dalam jaringan distribusi overhead tegangan menengah. Tujuan utamanya adalah untuk membuat dan memutus arus beban tertentu di bawah kondisi operasi terukurnya. Dengan mengaktifkan peralihan terkendali pada titik-titik tertentu di sepanjang feeder, hal ini membantu utilitas mengelola distribusi listrik dan mengisolasi bagian-bagian untuk tujuan operasional.
Istilah ini menggambarkan tiga karakteristik penting:
Produk Anqiang Power FLW34-24 terdaftar untuk opsi tegangan pengenal 11kV, 24kV, dan 33kV, dengan arus pengenal 630A. Konfigurasi yang sesuai harus dipilih sesuai dengan kebutuhan kelistrikan jaringan dan peringkat produk yang dikonfirmasi oleh pabrikan.
Tidak seperti pemisah sederhana, sakelar pemutus beban dirancang untuk memutus arus beban tertentu. Namun, hal ini tidak boleh secara otomatis diperlakukan sebagai pemutus arus yang mampu memutus setiap arus hubung singkat. Proteksi kesalahan yang diperlukan harus disediakan oleh sistem proteksi yang terkoordinasi dan peralatan yang sesuai.
Prinsip operasinya menggabungkan gerakan kontak mekanis dengan isolasi listrik dan sifat pemadam busur gas SF6. Ketika kontak terpisah saat membawa arus, busur listrik dapat terbentuk di antara keduanya. Ruang peralihan dirancang untuk mengontrol dan memadamkan busur ini di bawah kondisi pengoperasian perangkat yang ditentukan.
Ketika saklar ditutup, kontak konduktifnya menyediakan jalur arus yang diinginkan. Listrik mengalir melalui rangkaian distribusi overhead ke trafo hilir, fasilitas industri, bangunan komersial, atau beban terhubung lainnya.
Ketika operasi peralihan resmi diperlukan, mekanisme pengoperasian menggerakkan kontak. Sistem interupsi berbasis SF6 membantu memadamkan busur yang dihasilkan selama pemisahan kontak, asalkan kondisi arus dan peralihan tetap berada dalam kemampuan terukur peralatan.
Operator dapat menggunakan saklar yang berlokasi strategis untuk membagi pengumpan distribusi menjadi beberapa bagian. Pengaturan ini mendukung pemeliharaan terencana, pemindahan beban, dan isolasi bagian jaringan yang ditentukan. Isolasi kesalahan sebenarnya bergantung pada skema proteksi, deteksi kesalahan, urutan peralihan, dan koordinasi dengan perangkat hulu dan hilir.
Tergantung pada konfigurasi yang dipilih, sakelar dapat mendukung pengoperasian manual, elektrik, atau jarak jauh. Ketika pengontrol dan antarmuka komunikasi yang kompatibel disertakan, itu juga dapat menjadi bagian dari sistem otomasi distribusi.
Untuk opsi peralatan tambahan, pembeli dapat menjelajahi rangkaian produk sakelar beban tegangan menengah Anqiang Power dan membandingkan pengaturan peralihan yang berbeda sebelum menyelesaikan spesifikasi proyek.
Parameter teknis menentukan apakah suatu switch cocok untuk jaringan tertentu. Tabel berikut merangkum spesifikasi utama yang dipublikasikan untuk produk Anqiang Power FLW34-24/630-20. Nilai harus diverifikasi berdasarkan lembar data saat ini dan konfigurasi yang disetujui sebelum pengadaan.
| Parameter | Spesifikasi yang Diterbitkan | Pertimbangan Seleksi |
|---|---|---|
| Model produk | FLW34-24 / FLW34-24/630-20 | Konfirmasikan penunjukan model yang tepat pada kutipan dan lembar data. |
| Opsi tegangan terukur | 11kV, 24kV, 33kV | Cocokkan versi yang dipilih dengan voltase jaringantage dan persyaratan isolasi. |
| Nilai saat ini | 630A | Periksa arus beban terus menerus dan kondisi pengoperasian yang diharapkan. |
| Frekuensi terukur | 50/60Hz tertera di halaman produk | Konfirmasikan frekuensi yang berlaku untuk konfigurasi yang dipesan. |
| Puncak menahan arus | 50kA | Verifikasi dasar pengujian, durasi, dan koordinasi dengan tingkat kesalahan sistem. |
| Dinilai menahan arus dalam waktu singkat | 20/4kA/s seperti yang tercantum | Minta klarifikasi tentang notasi dan durasi yang berlaku. |
| Pengisian kabel terukur dan arus putus | 25A | Konfirmasikan kesesuaian untuk tugas peralihan kabel tertentu. |
| Pengisian saluran terukur dan arus putus | 16A | Verifikasi aplikasi peralihan saluran udara yang dimaksudkan. |
| Operasi mekanis | 6.000 operasi terdaftar | Periksa kondisi pengujian dan jadwal pemeliharaan. |
| Tingkat kebocoran gas relatif | Tidak lebih dari 1% per tahun, seperti yang tercantum | Konfirmasikan standar dan metode pengukuran yang berlaku. |
| Perlindungan penutup dan pengontrol | IP44 terdaftar | Kaji paparan, penempatan kabinet, dan kebutuhan perlindungan lingkungan tambahan. |
Catatan spesifikasi penting:Daftar parameter yang dipublikasikan berisi entri yang disingkat atau berpotensi ambigu, termasuk notasi frekuensi dan notasi arus waktu pendek. Nilai-nilai ini tidak boleh ditafsirkan sebagai hasil tes yang diverifikasi tanpa konfirmasi dari Anqiang Power. Secara khusus, nilai ketahanan puncak tidak sama dengan nilai kapasitas pemutusan hubung singkat.
Untuk dokumentasi proyek, minta juga laporan pengujian tipe yang berlaku, tingkat insulasi, detail mekanisme pengoperasian, volume kontroltage, pengaturan terminal, dan gambar pemasangan. Dokumen-dokumen ini membantu para insinyur mengevaluasi perakitan peralihan yang lengkap daripada mengandalkan peringkat judul tunggal.
Jika dirancang dan dipelihara dengan benar, sakelar pemutus beban SF6 menawarkan beberapa keuntungan praktis untuk sistem distribusi overhead.
Konstruksi yang dipasang di tiang menempatkan peralatan switching langsung pada struktur distribusi. Hal ini dapat mengurangi kebutuhan ruang tambahan di permukaan tanah dan mendukung tata letak pengumpan di mana ruang listrik dalam ruangan khusus tidak praktis.
SF6 memiliki sifat dielektrik yang kuat dan banyak digunakan pada peralatan listrik bertegangan tinggi. Dalam ruang peralihan yang dirancang dengan baik, ia mendukung kinerja isolasi dan pendinginan busur. Kemampuan peralihan sebenarnya bergantung pada desain kontak, kondisi gas, mekanisme pengoperasian, dan tugas tetapan.
Opsi manual, bermotor, dan kendali jarak jauh dapat memenuhi kebutuhan operasional yang berbeda. Peralihan jarak jauh dapat mengurangi kebutuhan kunjungan lapangan selama konfigurasi ulang jaringan rutin, asalkan sistem kontrol dan infrastruktur komunikasi diterapkan dengan benar.
Ketika diintegrasikan dengan pengontrol dan sistem pengawasan yang kompatibel, sakelar yang dipasang di tiang dapat berkontribusi pada manajemen pengumpan otomatis. Insinyur harus memastikan protokol komunikasi, kebutuhan daya tambahan, logika kontrol, dan pengaturan interlocking sebelum memesan.
Ruang peralihan yang tertutup dapat membatasi paparan komponen internal terhadap kontaminasi eksternal. Meskipun demikian, persyaratan perawatan rutin yang lebih rendah tidak berarti pengoperasian bebas perawatan. Hubungan mekanis, sirkuit kontrol, komponen insulasi, dan parameter terkait gas masih memerlukan pemeriksaan sesuai dengan instruksi pabrik.
Salah satu pertimbangan selanjutnya adalah tanggung jawab terhadap lingkungan. SF6 merupakan gas rumah kaca yang kuat, sehingga pemilik peralatan harus menerapkan pencegahan kebocoran, pemulihan gas, dan penanganan akhir masa pakai yang sesuai. Tergantung pada peraturan setempat dan tujuan keberlanjutan proyek, teknologi isolasi alternatif juga memerlukan evaluasi.
Sakelar Pemutus Beban SF6 yang Dipasang di Tiang 24kV cocok untuk aplikasi distribusi luar ruangan ketika peringkat kelistrikan dan spesifikasi lingkungannya sesuai dengan pemasangan.
Kesesuaian aplikasi bergantung pada lebih dari tegangan nominal. Tingkat hubungan pendek, tugas peralihan, suhu lingkungan, ketinggian, tingkat keparahan polusi, beban angin, kekuatan pemasangan, dan fungsi kontrol yang diperlukan semuanya harus dievaluasi.
Tim pengadaan harus mengevaluasi lingkungan pengoperasian secara keseluruhan daripada memilih perangkat hanya berdasarkan voltase dan arus. Tinjauan terstruktur dapat mengurangi kesenjangan spesifikasi dan menghindari perubahan yang mahal selama pemasangan.
Pembeli yang membandingkan peralatan switching juga harus memahami perbedaan antara saklar beban dan pemutus arus. Sakelar beban menangani tugas peralihan normal yang ditentukan, sedangkan pemutus sirkuit dengan nilai yang sesuai dirancang untuk memutus arus gangguan dalam kemampuan pemutusan yang dinyatakan. Desain perlindungan sistem menentukan perangkat mana yang diperlukan dan bagaimana perangkat tersebut beroperasi bersama.
Pemasangan yang benar sangat penting untuk pengoperasian peralatan tegangan menengah luar ruangan yang aman. Pemasangan dan commissioning harus dilakukan oleh personel kelistrikan yang berkualifikasi berdasarkan prosedur yang disetujui, dengan sirkuit terisolasi dan semua kontrol keselamatan yang relevan diterapkan.
Interval perawatan harus mengikuti instruksi pabrik, peraturan kelistrikan yang berlaku, dan lingkungan pengoperasian sebenarnya. Frekuensi inspeksi mungkin perlu ditingkatkan jika peralatan mengalami cuaca buruk, kontaminasi berat, seringnya pergantian, atau kondisi pengoperasian yang tidak normal.
Penanganan SF6 harus dilakukan oleh personel terlatih dengan menggunakan peralatan dan prosedur yang sesuai. Jangan pernah melampiaskan gas dengan sengaja sebagai metode perawatan rutin. Ikuti persyaratan lingkungan yang berlaku untuk deteksi kebocoran, pemulihan, penyimpanan, dan pembuangan.
Fungsi utamanya adalah untuk membuat dan memutus arus beban tertentu dalam jaringan distribusi tegangan menengah luar ruangan. Ini juga mendukung pembagian pengumpan dan operasi peralihan yang terkontrol. Perlindungan kesalahan harus disediakan oleh sistem perlindungan yang terkoordinasi dengan baik.
Informasi produk yang dipublikasikan mencantumkan arus pengenal 630A. Pembeli harus mengonfirmasi konfigurasi pesanan yang tepat dan peringkat teknis yang berlaku sebelum membeli.
Ya, pengoperasian jarak jauh didukung sebagai opsi konfigurasi produk. Pengontrol yang diperlukan, catu daya tambahan, antarmuka komunikasi, dan kompatibilitas otomasi harus dikonfirmasi untuk proyek tersebut.
Tidak. Sakelar pemutus beban dirancang untuk memutus arus beban tertentu, sedangkan pemutus sirkuit dirancang untuk memutus arus gangguan sesuai kemampuan pemutusan terukurnya. Penataan peralatan yang benar bergantung pada studi proteksi jaringan dan standar yang berlaku.
Kekuatan Anqiang mencantumkan opsi tegangan pengenal 11kV, 24kV, dan 33kV. Konfigurasi yang tersedia, persyaratan insulasi, dan detail dimensi harus diverifikasi dengan pabrikan.
Ya. Meskipun kamar gas yang tertutup dapat mengurangi paparan terhadap kontaminasi eksternal, inspeksi berkala tetap diperlukan. Pemeliharaan harus mencakup mekanisme pengoperasian, komponen insulasi, sistem kendali, dan kondisi gas seperti yang ditentukan oleh pabrikan.
Menyediakan tegangan sistem, arus pengenal, frekuensi, lingkungan pemasangan, mode pengoperasian yang diperlukan, tegangan kontrol, kuantitas, standar yang berlaku, dan lokasi proyek. Diagram garis tunggal, persyaratan pemasangan, dan kondisi lingkungan khusus apa pun dapat membantu pemasok memastikan konfigurasi yang sesuai.
Sakelar Pemutus Beban SF6 yang Dipasang di Tiang 24kV dapat memainkan peran penting dalam distribusi tegangan menengah modern dengan memungkinkan peralihan beban terkontrol, mendukung pembagian pengumpan, dan menyediakan opsi untuk pengoperasian lokal atau jarak jauh. Efektivitasnya bergantung pada pemilihan kelistrikan yang benar, perlindungan kesalahan yang terkoordinasi, pemasangan yang sesuai, dan pemeliharaan jangka panjang yang bertanggung jawab.
Kekuatan Anqiang menawarkan seri FLW34-24 untuk proyek distribusi yang memerlukan peralatan switching yang dipasang di tiang, dengan spesifikasi arus pengenal 630A yang dipublikasikan dan beberapa opsi voltase. Sebelum melakukan pemesanan, konfirmasikan lembar data teknis, konfigurasi pengoperasian, kesesuaian lingkungan, dan dokumentasi pengujian yang relevan. Jika Anda merencanakan peningkatan utilitas, proyek distribusi industri, atau instalasi otomasi distribusi, tinjau detail produk danHubungi kamiuntuk mendiskusikan voltase Anda persyaratan, spesifikasi teknis, dan kebutuhan penyesuaian dengan tim Anqiang Power.
