Pemutus Sirkuit Tegangan Tinggi Dalam Ruangan 36kV

Model:ZN85-40.5

Pemutus Sirkuit Tegangan Tinggi Dalam Ruangan 36kV adalah switchgear tegangan tinggi dalam ruangan yang dikembangkan secara independen oleh Anqiang Power. Sangat cocok untuk sistem AC 50Hz tiga fase. Pemutus sirkuit ini memiliki desain modular, dilengkapi dengan mekanisme pengoperasian pegas, dan mendukung penyimpanan energi listrik atau manual. Sangat cocok untuk switchgear tetap atau yang dapat ditarik (KYN61-40.5).

mengirimkan permintaan

Deskripsi Produk

Model produk pemutus sirkuit tegangan tinggi dalam ruangan 36KV adalah ZN85-40.5. Pemutus sirkuit jenis baru ini dilengkapi mekanisme pengoperasian pegas yang dipasang di dalam rangka pemutus sirkuit, sehingga lebih cocok untuk pemasangan vertikal. Desain strukturnya yang sederhana secara efektif mengurangi kedalaman pemutus sirkuit. Ini dapat digunakan di perusahaan industri dan pertambangan, pembangkit listrik, dan gardu induk untuk mengalihkan arus beban, arus beban berlebih, dan arus gangguan.

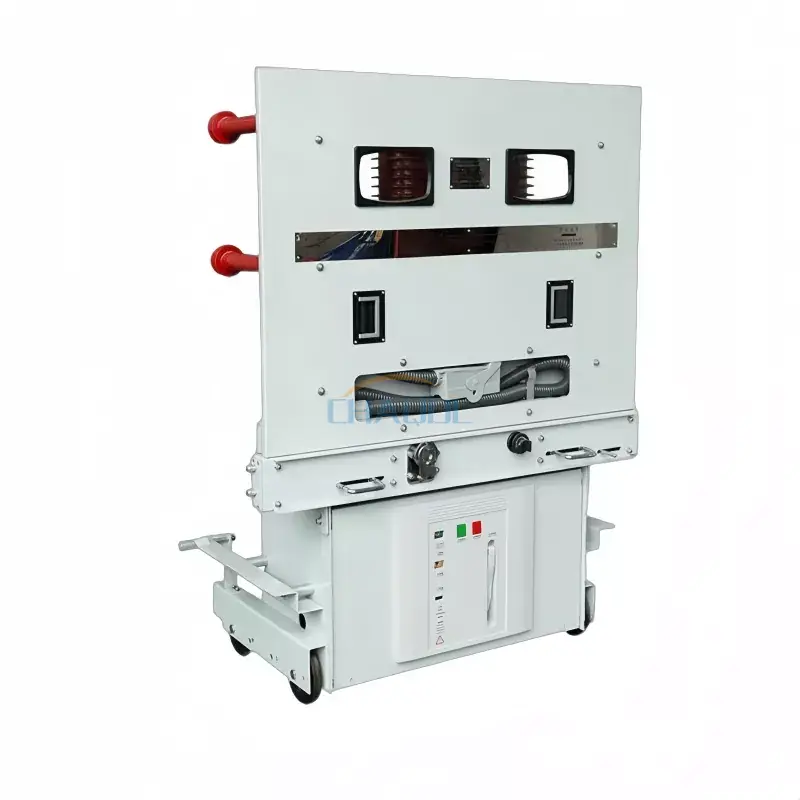

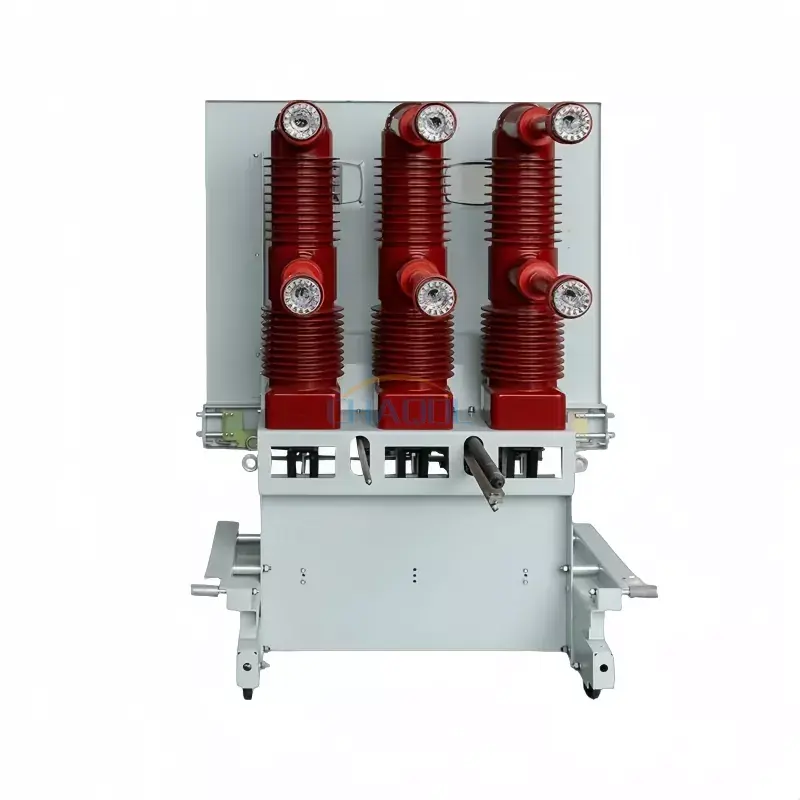

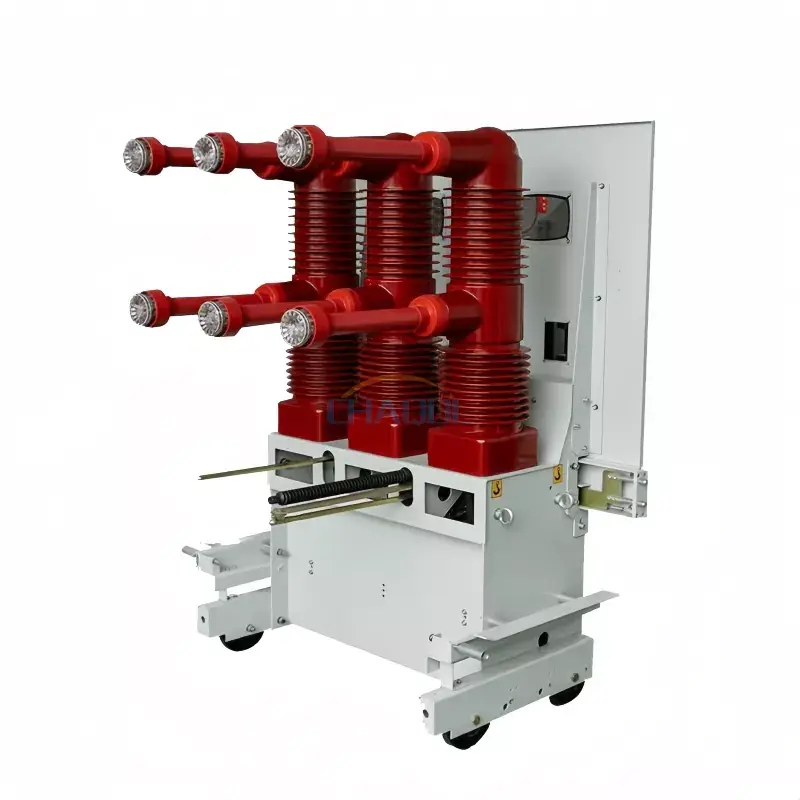

Foto produk

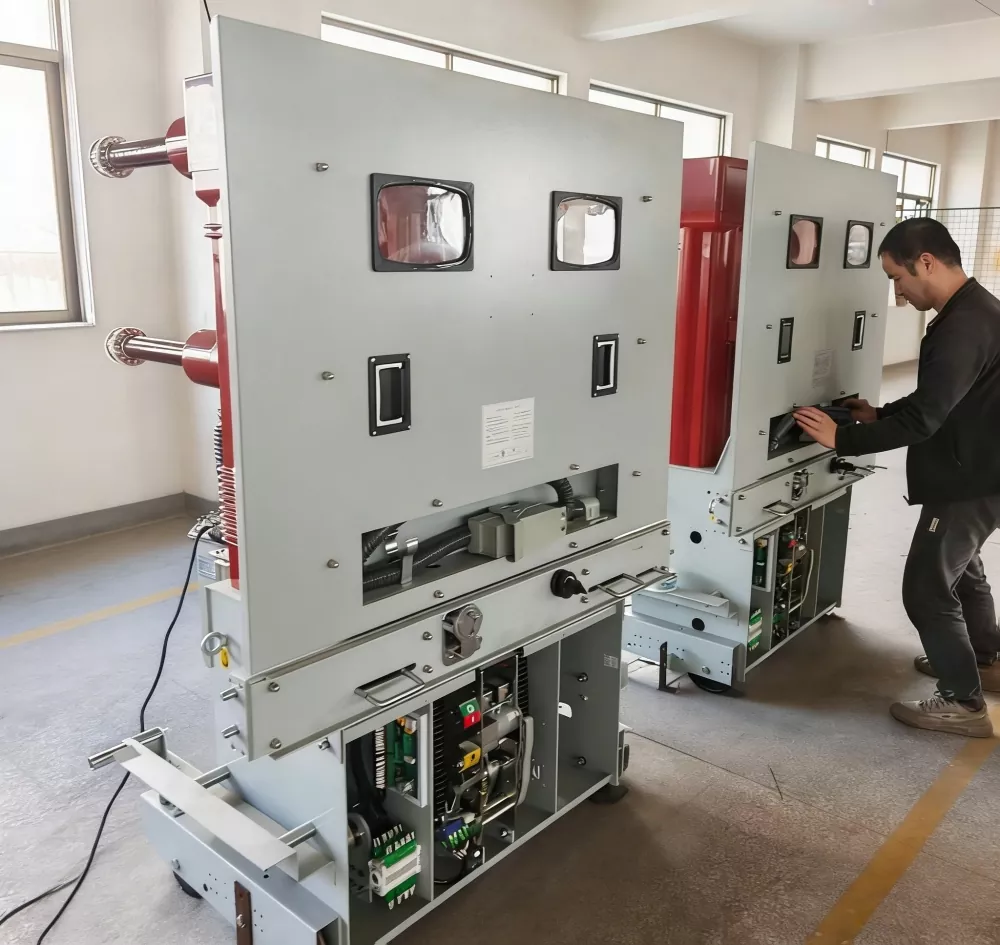

36kV Indoor High Voltage Circuit Breaker

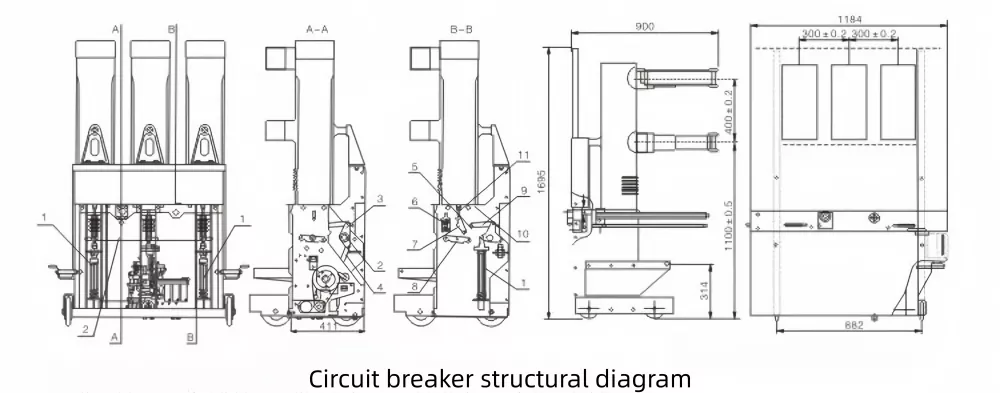

Diagram dimensi produk

36kV Indoor High Voltage Circuit Breaker

1. Pembukaan musim semi

2. Poros utama

3. Lengan engkol tiang tengah

4. Batang transmisi

5. Pelat penghubung transmisi

6. Hubungi pegas

7/8/9. Pelat penghubung transmisi

10. Lengan engkol tiang samping

11. Bantalan bola ujung batang

Parameter Teknis

Nama Proyek	Nilai parameter
Tegangan terukur	36/40,5 meter persegi
Frekuensi terukur	50Hz
Nilai saat ini	1250/1600/2000 A
Dinilai menahan arus dalam waktu singkat	25/31,5 kA
Nilai puncak menahan arus	63/80 kA
Nilai durasi hubung singkat	4 detik
Nilai arus pemutusan hubung singkat	25/31,5 kA
Nilai arus hubung singkat yang dibuat	63/80 kA
Urutan pengoperasian yang dinilai	O-0,3s-CO-180s-CO
Waktu pembukaan	<80 ms
Nilai arus pemutusan hubung singkat dan jumlah operasi pemutusan	20 kali
Pemutusan arus pada bank kapasitor tunggal	630 A
Arus switching bank kapasitor back-to-back	400 A
Uji tegangan ketahanan frekuensi daya 1 menit	95 persegi panjang
Impuls petir menahan tegangan	185 meter persegi
Kehidupan mekanis	10.000 kali

Fitur Produk

1. Pemutus Sirkuit Tegangan Tinggi Dalam Ruangan 36kV mengadopsi desain terintegrasi dengan ruang pemutus vakum di bagian atas dan mekanisme pengoperasian di bagian bawah, memfasilitasi commissioning;

2. Menggunakan struktur isolasi komposit udara dan bahan organik, menghasilkan desain yang kompak dan ringan;

3. Mekanisme pengoperasian pegas sederhana menyediakan pengoperasian bebas perawatan selama 10.000 siklus;

4. Mekanisme penggerak sekrup hemat tenaga kerja, stabil, dan memiliki kinerja penguncian mandiri yang sangat baik.
