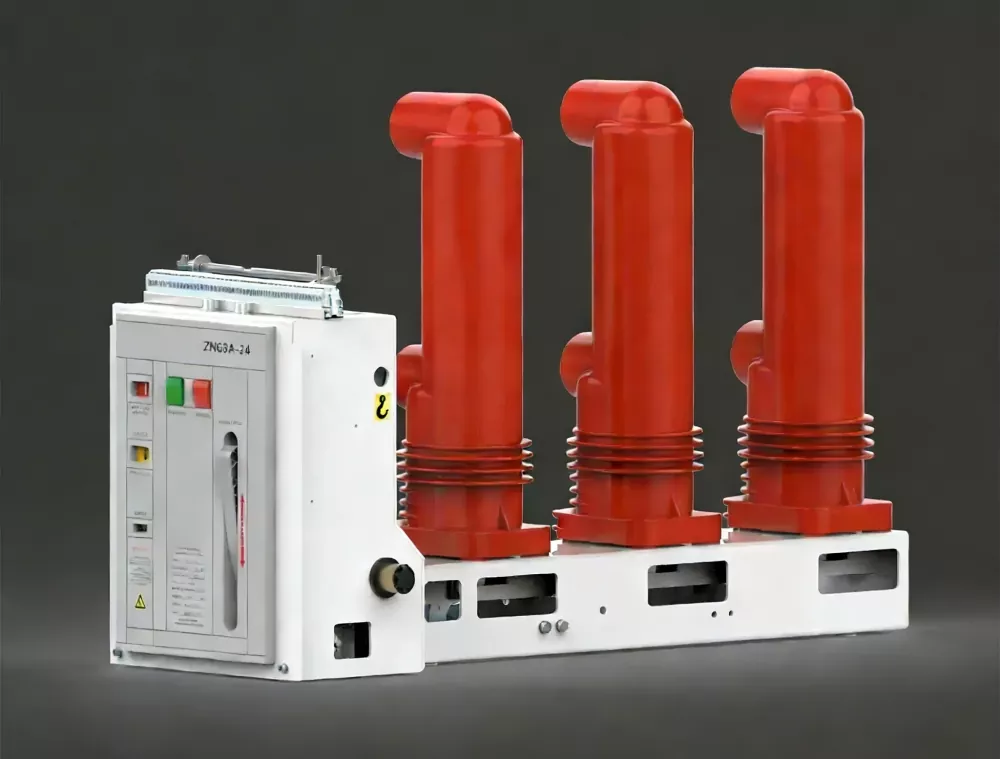

Pemutus Sirkuit Vakum Terpasang di Samping 24kV

Model produk pemutus sirkuit vakum yang dipasang di samping 24KV adalah ZN63A (VS1)-24. Ini digunakan dalam sistem tenaga AC 50Hz tiga fase dengan tegangan pengenal 24kV. Fitur intinya adalah desain terintegrasi dari mekanisme operasi dan badan pemutus sirkuit. Dapat dipasang secara tetap atau digunakan sebagai unit yang dapat ditarik dengan mekanisme troli. Ini dapat diterapkan pada berbagai jenis beban dan operasi yang sering terjadi, dan dapat digunakan untuk perlindungan dan pengendalian peralatan listrik di perusahaan industri dan pertambangan, pembangkit listrik, dan gardu induk, dan sangat cocok untuk industri metalurgi, kimia, dan batubara.

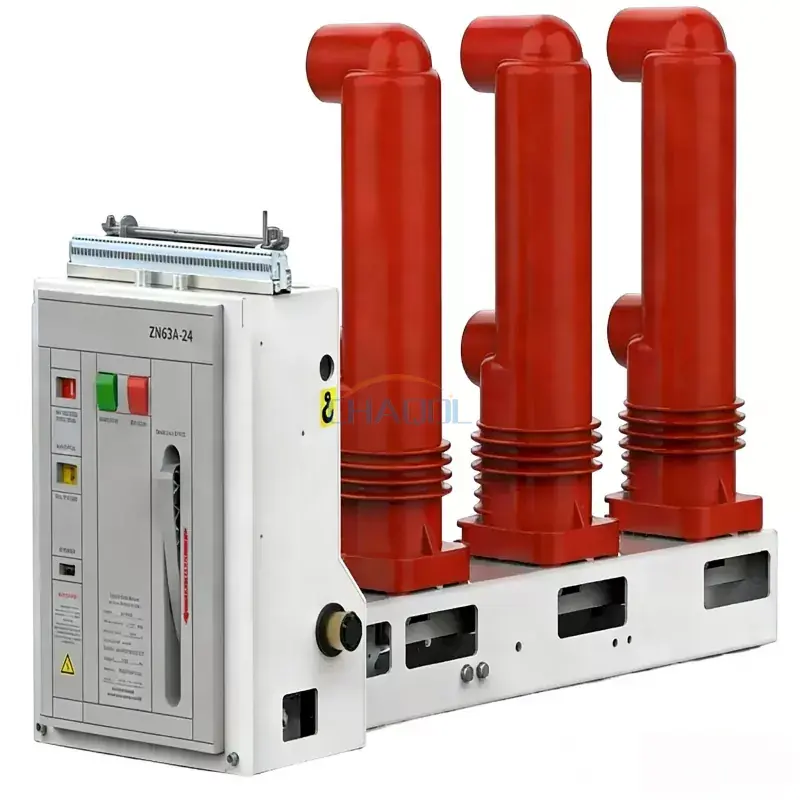

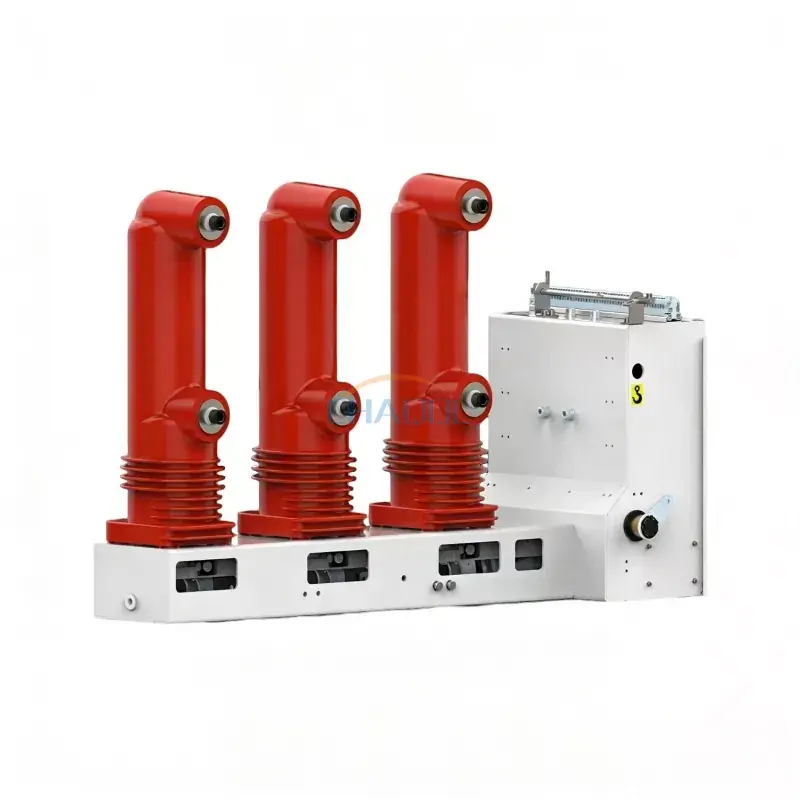

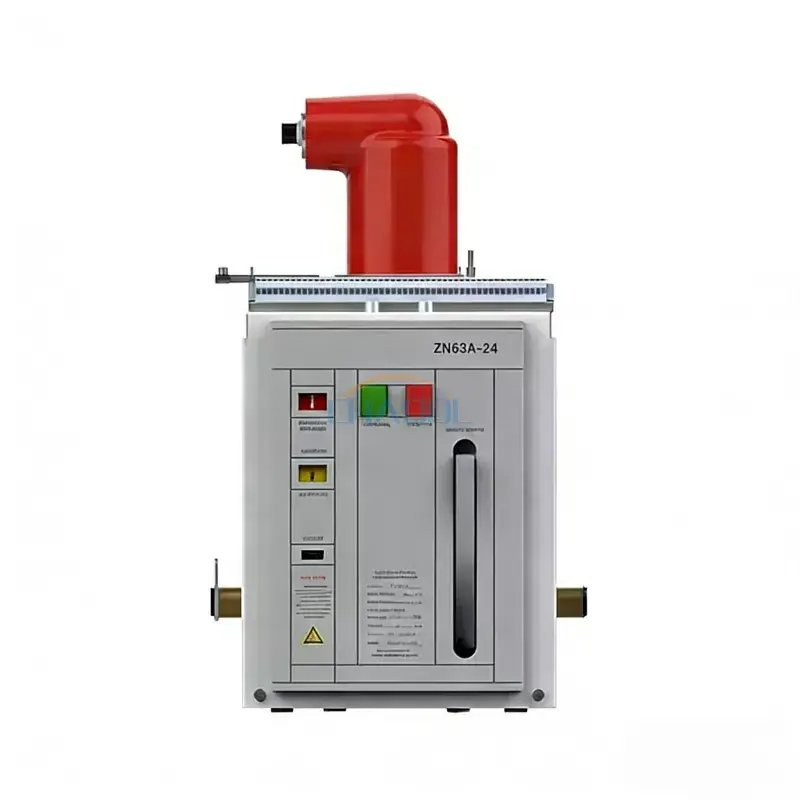

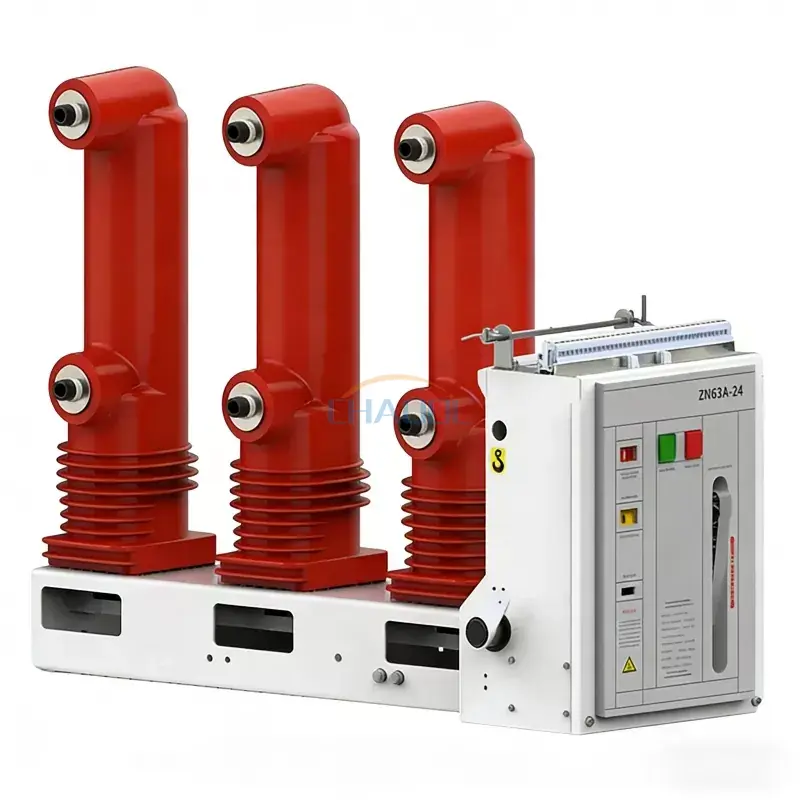

Diagram penampilan

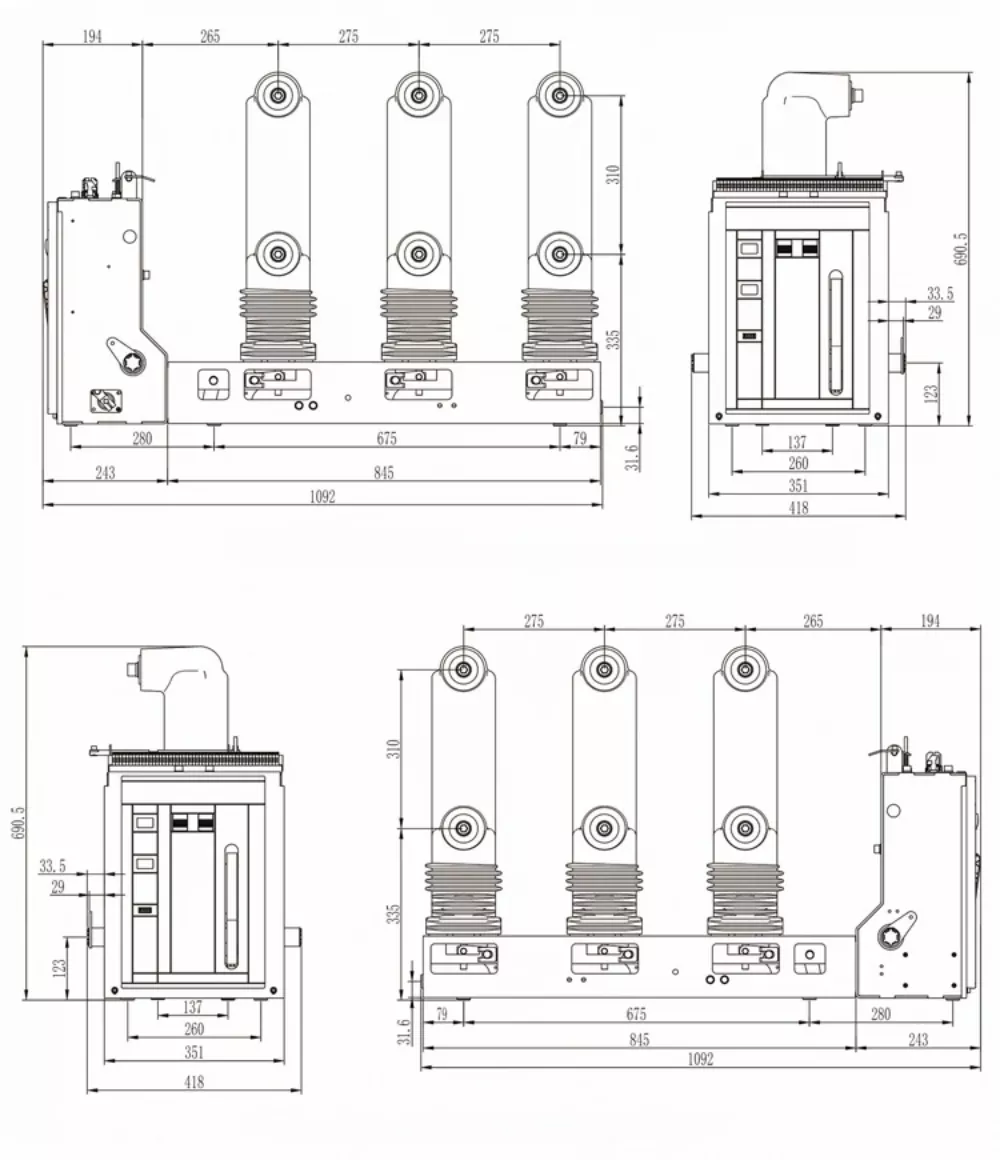

Diagram dimensi

Parameter Teknis

1—Menilai arus pemutusan hubung singkat (KA )

2—Nilai arus(A)

3—Mekanisme ejeksi

4—Tegangan terukur (KV)

5—Nomor desain

6—Pemutus sirkuit vakum dalam ruangan

Fitur Struktural

1. Pemutus Sirkuit Vakum Terpasang Samping 24kV menggunakan penyela vakum keramik atau kaca bersegel tengah, dilengkapi bahan kontak tembaga-kromium dan struktur kontak medan magnet memanjang berbentuk cangkir, menghasilkan tingkat keausan listrik yang rendah, masa pakai listrik yang lama, ketahanan kontak yang tinggi tegangan, kekuatan insulasi dielektrik yang stabil, kecepatan pemulihan pemadaman busur yang cepat, tingkat pemotongan arus yang rendah, dan kapasitas pemutusan yang kuat.

2. Ini mengadopsi mekanisme operasi penyimpanan energi pegas yang diatur secara horizontal dengan fungsi penyimpanan energi manual dan listrik.

3. Menggunakan struktur pilar tiga fase. Pilar tiga fase dan transformator arus menggunakan insulasi padat resin epoksi luar ruangan yang diimpor, atau resin epoksi dalam ruangan yang dilapisi dengan insulasi padat karet silikon, yang memiliki ketahanan terhadap suhu tinggi dan rendah, radiasi UV, dan penuaan, serta ketahanan terhadap kelembapan dan kondensasi yang baik.

Lingkungan Operasi

1. Suhu udara sekitar: -15℃ hingga 40℃

2. Ketinggian: Tidak melebihi 1000m (Jika diperlukan ketinggian yang lebih tinggi, tingkat insulasi terukur harus ditingkatkan).

3. Intensitas seismik: Tidak melebihi 8 derajat.

4. Kelembaban relatif: Rata-rata harian tidak melebihi 95%, rata-rata bulanan tidak melebihi 90%.

5. Pemutus Sirkuit Vakum Terpasang Samping 24kV cocok untuk lokasi yang bebas dari kebakaran, bahaya ledakan, polusi parah, korosi kimia, dan getaran hebat.
