Bagaimana Transformator Arus Inti Dapat Meningkatkan Akurasi, Keamanan, dan Efisiensi dalam Sistem Distribusi Tenaga Listrik

Ringkasan Artikel: A Melalui Transformator Arus Intimemberikan cara praktis untuk mengukur arus AC dan mendukung perlindungan sirkuit tanpa menghubungkan instrumen pengukuran secara langsung ke konduktor arus tinggi.Kekuatan Anqiangmengembangkan seri LMZC-10 untuk aplikasi distribusi tenaga listrik, termasuk switchgear tegangan menengah, panel meteran, RMU, GIS, gardu induk kompak, dan sistem tenaga industri. Dengan inti baja silikon toroidal, belitan sekunder tembaga, insulasi resin epoksi, dan konstruksi kompak, transformator ini dirancang untuk pengambilan sampel arus yang stabil dan pengoperasian jangka panjang yang andal.

Daftar isi

1. Apa itu Transformator Arus Inti?
2. Bagaimana Cara Kerja Transformator Arus Inti?
3. Apa Itu Desain Struktural?
4. Parameter Teknis Mana yang Paling Penting?
5. Dimana Transformator Arus Inti Digunakan?
6. Apa Keunggulan Kinerja Utamanya?
7. Bagaimana Seharusnya Anda Memilih Model yang Tepat?
8. Praktik Instalasi Apa yang Harus Diikuti?
9. Pertanyaan yang Sering Diajukan
10. Kesimpulan

Apa itu Transformator Arus Inti?

Trafo Arus Inti Melalui adalah trafo instrumen listrik yang dirancang untuk mengubah arus primer tinggi menjadi arus sekunder standar yang lebih rendah yang dapat digunakan dengan aman oleh alat ukur, meter, dan relai proteksi. Alih-alih menghubungkan rangkaian pengukuran langsung ke konduktor arus tinggi, kabel primer atau busbar melewati inti transformator.

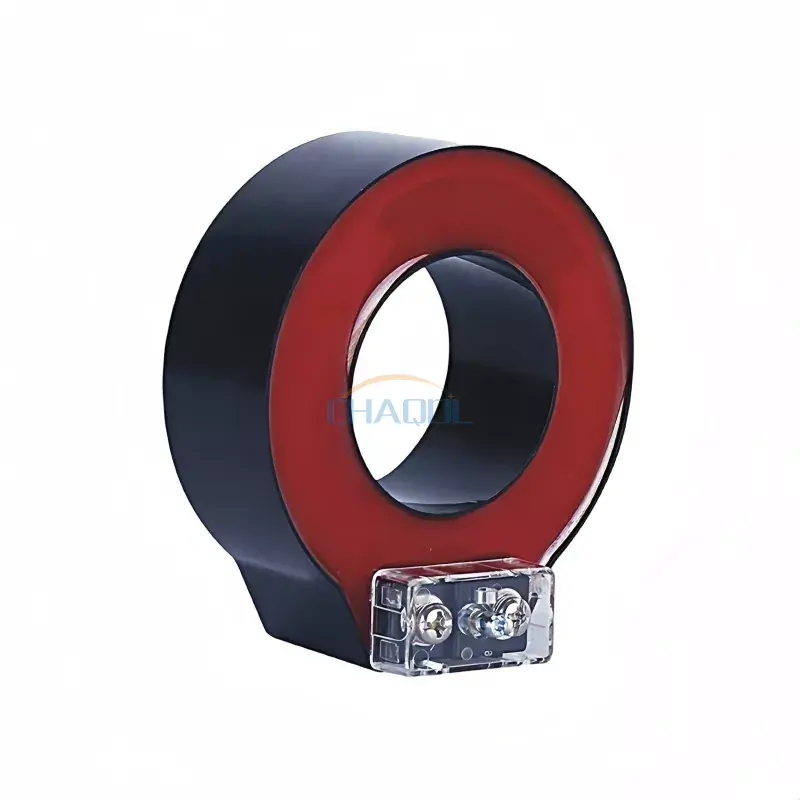

Seri LMZC-10 dari Anqiang Power dirancang untuk sistem tenaga AC dengan tegangan operasi di bawah 35kV. Ini dapat dikonfigurasi untuk aplikasi yang melibatkan level tegangan seperti 10kV, 24kV, dan 35kV sesuai dengan kebutuhan proyek. Strukturnya cocok untuk aplikasi yang memerlukan pengambilan sampel arus, pengukuran, dan proteksi relai yang dapat diandalkan.

Berbeda dengan trafo konvensional yang mempunyai belitan primer khusus, desain inti tembus menggunakan konduktor yang melewati inti sebagai putaran primer. Konstruksi ini dapat memberikan solusi kompak untuk peralatan distribusi listrik sekaligus menyederhanakan integrasi ke dalam sistem yang sesuai.

Bagaimana Cara Kerja Transformator Arus Inti?

Prinsip operasinya didasarkan pada induksi elektromagnetik. Ketika arus bolak-balik mengalir melalui konduktor primer, hal itu menghasilkan medan magnet di sekitar konduktor. Fluks magnet melewati inti transformator dan menginduksi arus proporsional pada belitan sekunder.

Arus sekunder yang dihasilkan biasanya distandarisasi untuk sambungan ke peralatan pengukuran atau proteksi. Untuk LMZC-10, opsi arus sekunder mencakup 5A dan 1A, bergantung pada konfigurasi yang dipilih.

Proses operasi dasar dapat diringkas sebagai berikut:

1. Kabel primer atau busbar membawa arus sistem.
2. Konduktor primer melewati inti magnet.
3. Arus bolak-balik menciptakan fluks magnet di dalam inti.
4. Gulungan sekunder merespons fluks magnet.
5. Arus sekunder yang berkurang dialirkan ke sirkuit pengukuran atau proteksi.
6. Peralatan yang terhubung menggunakan sinyal untuk fungsi pemantauan, pengukuran, atau perlindungan.

Pengaturan ini memisahkan rangkaian pengukuran dari konduktor daya primer, menjadikan pemantauan arus lebih praktis dalam banyak aplikasi distribusi.

Apa Itu Desain Struktural?

Konstruksi transformator mempunyai pengaruh langsung terhadap stabilitas pengukuran, kinerja insulasi, ketahanan lingkungan, dan masa pakai. LMZC-10 menggunakan inti baja silikon toroidal yang dikombinasikan dengan insulasi pengecoran resin epoksi.

Inti dan Rangkaian Magnetik

Inti baja silikon toroidal menyediakan jalur magnet yang diperlukan untuk induksi elektromagnetik. Sirkuit magnetik yang dirancang dengan baik membantu mempertahankan karakteristik transformasi arus yang stabil dan mendukung kinerja pengukuran yang andal.

Konduktor Utama

Konduktor primer yang melewati inti berfungsi sebagai belitan primer satu putaran. Pengaturan ini memungkinkan transformator untuk mengukur arus yang mengalir melalui kabel atau busbar yang ada tanpa memerlukan belitan primer multi-putaran konvensional.

Belitan Sekunder

Gulungan sekunder menggunakan kawat tembaga dengan konduktivitas tinggi untuk menghasilkan arus keluaran yang stabil untuk meteran dan perangkat perlindungan yang terhubung. Sirkuit sekunder harus disambungkan dengan benar dan ditangani sesuai dengan desain peralatan dan prosedur keselamatan kelistrikan yang berlaku.

Isolasi dan Perumahan

Produk ini menggunakan insulasi resin epoksi dan housing ABS tahan api. Penutup terminal transparan yang disegel juga dirancang untuk meningkatkan visibilitas di sekitar area sambungan sekaligus mendukung pekerjaan pemasangan kabel dan pemeliharaan yang lebih aman.

Parameter Teknis Mana yang Paling Penting?

Memilih trafo arus membutuhkan lebih dari sekedar mencocokkan arus nominal. Insinyur harus mengevaluasi sistem kelistrikan, tujuan pengukuran, dimensi pemasangan, persyaratan akurasi, dan persyaratan perlindungan secara bersamaan.

Kelas akurasi dan beban terukur juga harus dipertimbangkan dengan hati-hati. Aplikasi yang berbeda mungkin memerlukan transformator arus pengukur, transformator arus pelindung, atau konfigurasi belitan ganda. Kisaran arus primer yang diperlukan harus disesuaikan dengan kondisi pengoperasian sebenarnya dan bukan hanya dipilih dari arus maksimum yang mungkin.

Dimana Transformator Arus Inti Digunakan?

Struktur kompak dan susunan konduktor-melalui-inti langsung membuat transformator jenis ini cocok untuk berbagai aplikasi pengukuran dan perlindungan kelistrikan.

• Lemari distribusi daya:Mendukung pengukuran dan pemantauan arus di dalam peralatan distribusi.
• Panel pengukuran:Memberikan sinyal arus untuk sistem pengukuran listrik.
• Switchgear tegangan menengah:Dapat diintegrasikan ke dalam konfigurasi GIS, RMU, dan switchgear yang sesuai.
• Gardu Induk:Mendukung fungsi pengambilan sampel dan perlindungan relai saat ini.
• Otomasi industri:Memungkinkan pemantauan kelistrikan dalam sistem kontrol daya industri.
• Sistem energi terbarukan:Dapat mendukung pemantauan arus jika desain kelistrikan dan spesifikasi trafo kompatibel.
• Proyek retrofit:Konfigurasi inti terpisah yang sesuai dapat menyederhanakan pemasangan di sekitar konduktor yang ada jika desain sistem memungkinkan.

Untuk pekerjaan retrofit, kondisi pemasangan harus dievaluasi sebelum pemilihan. Jendela inti, ukuran konduktor, arus pengenal, persyaratan insulasi, dan ruang pemasangan yang tersedia semuanya harus sesuai dengan sistem sebenarnya.

Apa Keunggulan Kinerja Utamanya?

Integrasi Kompak

Struktur tipe cincin memungkinkan konduktor utama melewati inti, menciptakan pengaturan pengukuran yang ringkas untuk lemari listrik dan switchgear.

Pengukuran Arus Stabil

Inti baja silikon toroidal dan belitan sekunder tembaga dirancang untuk memberikan karakteristik transformasi arus yang stabil untuk aplikasi pengukuran dan perlindungan.

Perlindungan Isolasi

Pengecoran resin epoksi memberikan insulasi listrik dan berkontribusi terhadap ketahanan terhadap kelembapan, debu, dan tekanan lingkungan mekanis.

Aplikasi Fleksibel

Seri ini dapat dikonfigurasi untuk rentang arus primer dan persyaratan akurasi yang berbeda. Oleh karena itu, pemilihan produk dapat didasarkan pada apakah aplikasi berfokus pada pengukuran, perlindungan, atau fungsi gabungan.

Mengurangi Kompleksitas Instalasi

Jika konfigurasi trafo dan kondisi sistem memungkinkan, pengaturan inti tembus atau inti terpisah dapat mengurangi pekerjaan yang diperlukan untuk mengintegrasikan pengukuran arus ke dalam infrastruktur kelistrikan yang ada.

Bagaimana Seharusnya Anda Memilih Model yang Tepat?

Proses pemilihan yang andal dimulai dari sistem kelistrikan, bukan tampilan fisik trafo. Sebelum melakukan pemesanan, teknisi dan tim pembelian harus mengonfirmasi informasi berikut:

1. Arus primer:Tentukan arus operasi terukur dan yang diharapkan dari konduktor.
2. Tegangan sistem:Pastikan trafo sesuai untuk level tegangan yang diinginkan.
3. Frekuensi:Verifikasi apakah aplikasi menggunakan operasi 50Hz atau 60Hz.
4. Keluaran sekunder:Pilih 1A atau 5A sesuai dengan meteran, relai, atau peralatan pemantauan yang terhubung.
5. Kelas akurasi:Tentukan persyaratan keakuratan menurut apakah transformator digunakan untuk pengukuran, pengukuran, atau perlindungan.
6. Beban:Periksa rating VA yang diperlukan dari sirkuit sekunder.
7. Jendela inti:Pastikan kabel utama atau busbar secara fisik dapat melewati inti.
8. Lingkungan instalasi:Konfirmasikan kondisi dalam/luar ruangan, suhu, kelembapan, polusi, dan perlindungan penutup yang tersedia.

Untuk proyek kelistrikan yang lebih besar, parameter ini harus ditinjau bersama dengan desain proteksi dan pengukuran yang lengkap. Trafo arus yang dipilih dengan benar membantu mencegah ketidakcocokan antara trafo dan peralatan pemantauan hilir.

Praktik Instalasi Apa yang Harus Diikuti?

Pemasangan yang benar sangat penting untuk keselamatan kelistrikan dan kinerja pengukuran. Konduktor utama harus melewati bagian tengah inti seperti yang ditentukan oleh desain produk, membantu mempertahankan distribusi fluks magnet yang diinginkan.

• Konfirmasikan peringkat trafo sebelum pemasangan.
• Periksa apakah konduktor utama terpasang dengan benar melalui jendela inti.
• Jaga posisi konduktor tepat di dalam inti.
• Pastikan terminal sekunder terhubung dengan benar.
• Ikuti persyaratan yang berlaku untuk grounding sekunder.
• Jangan mengoperasikan rangkaian sekunder transformator arus dalam kondisi rangkaian terbuka yang tidak aman.
• Gunakan perangkat keras pemasangan berinsulasi yang sesuai jika diperlukan.
• Periksa terminal dan isolasi selama pemeliharaan terjadwal.

Pemasangan listrik harus selalu dilakukan oleh personel yang berkualifikasi dengan mengikuti peraturan setempat yang berlaku, gambar sistem, dan instruksi pabrik.

Pertanyaan yang Sering Diajukan

Apa tujuan utama dari Transformator Arus Inti?

Tujuan utamanya adalah mengubah arus AC tinggi menjadi arus sekunder rendah yang dapat digunakan untuk pengukuran, pengukuran, pemantauan, dan proteksi relai.

Opsi arus sekunder apa yang tersedia untuk LMZC-10?

Informasi produk LMZC-10 mencantumkan opsi arus sekunder 1A dan 5A. Pilihan yang tepat bergantung pada persyaratan peralatan pengukuran atau proteksi yang terhubung.

Untuk rentang tegangan berapa trafo dirancang?

LMZC-10 ditujukan untuk sistem tenaga AC dengan tegangan operasi di bawah 35kV, dengan penyesuaian tersedia untuk aplikasi seperti 10kV, 24kV, dan 35kV sesuai dengan kebutuhan proyek.

Bisakah desain through-core digunakan untuk aplikasi retrofit?

Ya. Konfigurasi inti tembus atau inti terpisah yang sesuai dapat berguna untuk proyek retrofit dan pemeliharaan karena konduktor primer dapat melewati transformator tanpa memerlukan belitan primer konvensional khusus. Kelayakan instalasi sebenarnya bergantung pada konfigurasi sistem spesifik.

Bahan apa yang digunakan dalam konstruksi LMZC-10?

Trafo menggunakan inti baja silikon toroidal, belitan sekunder tembaga dengan konduktivitas tinggi, insulasi pengecoran resin epoksi, dan rumah ABS tahan api.

Apakah produk ini cocok untuk pemasangan di luar ruangan?

Informasi produk yang direferensikan terutama menjelaskan aplikasi dalam ruangan. Oleh karena itu, penggunaan di luar ruangan harus dievaluasi berdasarkan kandang, kondisi lingkungan, persyaratan isolasi, dan konfigurasi spesifik proyek.

Kesimpulan

Transformator Arus Inti Melalui menawarkan pendekatan praktis untuk pengukuran dan proteksi arus dalam sistem distribusi daya dengan menggunakan kabel primer atau busbar sebagai konduktor utama melalui inti magnet. Untuk aplikasi yang melibatkan switchgear, kabinet distribusi, panel meteran, gardu induk, dan sistem tenaga industri, pencocokan arus primer, tegangan, frekuensi, keluaran sekunder, akurasi, beban, dan dimensi pemasangan secara cermat sangatlah penting.

LMZC-10 Anqiang Power menggabungkan inti baja silikon toroidal, belitan sekunder tembaga, insulasi resin epoksi, dan housing kompak untuk aplikasi yang memerlukan pengambilan sampel dan perlindungan arus yang dapat diandalkan. Jika Anda memilih trafo arus untuk instalasi baru, proyek retrofit, atau sistem distribusi daya yang disesuaikan, tinjau spesifikasi Trafo Arus Inti danHubungi kamidengan arus pengenal, level tegangan, kelas akurasi, arus sekunder, dan persyaratan pemasangan Anda untuk mendiskusikan solusi yang sesuai.
