Kekuatan AnqiangmengembangkanTrafo Arus Dalam Ruangan 10KVuntuk pengukuran tegangan menengah dan perlindungan relai, dengan model LZZBJ9-10 dilengkapi insulasi resin epoksi tertutup sepenuhnya, opsi arus sekunder 5A/1A, dan beberapa konfigurasi arus primer untuk aplikasi distribusi daya dalam ruangan.
Trafo arus adalah komponen kunci dalam sistem kelistrikan tegangan menengah karena mengubah arus primer tinggi menjadi sinyal sekunder standar yang dapat diproses dengan aman oleh meteran, peralatan pemantauan, dan relai proteksi. Transformator Arus Dalam Ruangan LZZBJ9-10 10KV dirancang untuk sirkuit AC dalam ruangan 10KV dan di bawah pada 50Hz atau 60Hz. Konstruksi resin epoksinya yang tertutup sepenuhnya menggabungkan isolasi, perlindungan mekanis, dan pemasangan kompak ke dalam satu struktur. Dengan opsi arus primer mulai dari 5A hingga 2500A, arus sekunder 1A atau 5A, dan tingkat isolasi 12/42/75KV, ini dapat dikonfigurasi untuk kebutuhan pengukuran dan perlindungan yang berbeda.
Daftar isi
- Apa Itu Transformator Arus Dalam Ruangan 10KV?
- Bagaimana Cara Kerjanya dalam Sistem Tegangan Menengah?
- Parameter Teknis Apa yang Harus Diperiksa Pembeli?
- Fitur Desain Apa yang Mendukung Pengoperasian yang Andal?
- Dimana Biasanya Digunakan?
- Bagaimana Seharusnya Anda Memilih CT yang Tepat?
- Pertanyaan yang Sering Diajukan
- Bicaralah dengan Anqiang Power untuk Solusi Khusus
Apa Itu Transformator Arus Dalam Ruangan 10KV?
Trafo Arus Dalam Ruangan 10KV adalah trafo instrumen yang dirancang untuk mengukur dan memantau arus dalam sistem kelistrikan dalam ruangan bertegangan menengah. Alih-alih menghubungkan instrumen pengukuran dan relai proteksi langsung ke arus primer yang tinggi, transformator mengurangi arus ke nilai sekunder standar yang dapat ditangani oleh peralatan hilir.

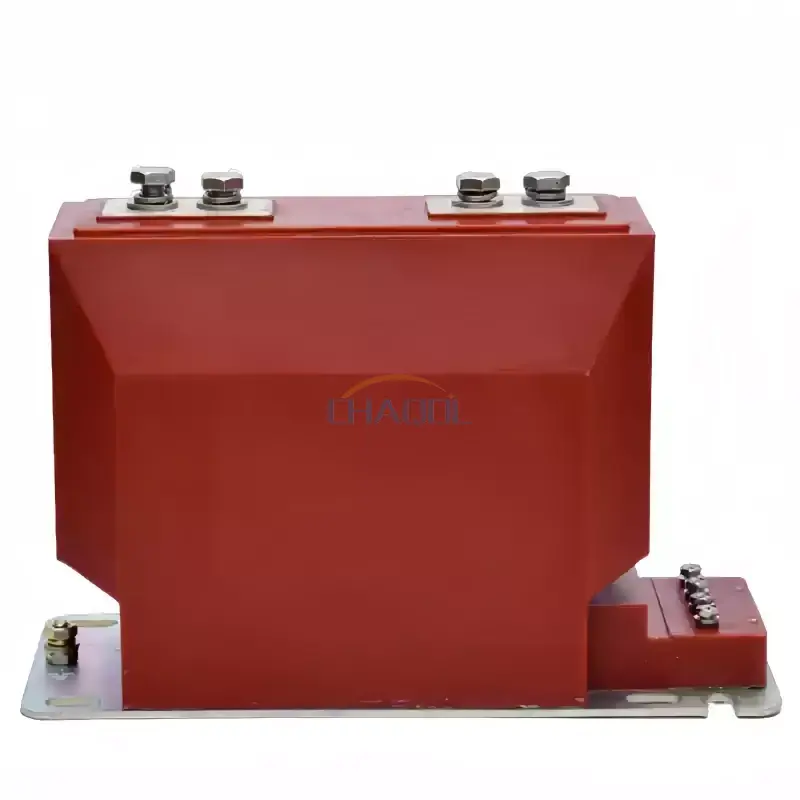

Model LZZBJ9-10 dirancang untuk sirkuit 10KV ke bawah dengan frekuensi pengenal 50Hz atau 60Hz. Menurut spesifikasi pabrikan, ia menggunakan struktur resin epoksi yang tertutup sepenuhnya dan cocok untuk pengukuran arus, pengukuran energi, dan perlindungan relai.
Pengaturan ini menciptakan isolasi listrik antara sirkuit primer dan peralatan pengukuran atau perlindungan sekaligus memberikan sinyal arus yang dapat digunakan. Akibatnya, CT menjadi penghubung penting antara peralatan listrik berdaya tinggi dan sistem pemantauan tingkat rendah.
Bagaimana Cara Kerjanya dalam Sistem Tegangan Menengah?
Prinsip operasinya didasarkan pada induksi elektromagnetik. Ketika arus mengalir melalui konduktor primer, itu menghasilkan medan magnet di inti CT. Gulungan sekunder kemudian menghasilkan arus proporsional yang dapat dihubungkan ke meter, relai proteksi, atau perangkat pemantauan.
Misalnya, sistem distribusi tenaga listrik dapat mengalirkan ratusan atau ribuan ampere pada sisi primernya, sedangkan peralatan pemantauan yang terhubung dirancang untuk arus standar yang jauh lebih kecil. CT yang dipilih dengan benar memberikan rasio transformasi yang diperlukan sehingga rangkaian sekunder dapat mewakili kondisi operasi primer.
Fungsi pengukuran dan perlindungan
- Pengukuran saat ini:Memberikan sinyal proporsional untuk meteran listrik dan peralatan pemantauan.
- Manajemen energi:Mendukung sistem pengukuran yang digunakan untuk memantau konsumsi listrik dan kondisi pengoperasian.
- Perlindungan relai:Menyuplai sinyal arus ke relai proteksi ketika terjadi kondisi abnormal atau kesalahan.
- Otomatisasi distribusi:Memberikan informasi terkini untuk sistem pemantauan dan kontrol otomatis.
Oleh karena itu CT perlu dipilih berdasarkan persyaratan pengukuran normal dan karakteristik proteksi sistem kelistrikan.
Parameter Teknis Apa yang Harus Diperiksa Pembeli?
Memilih trafo arus harus dimulai dengan parameter kelistrikan aplikasinya, bukan dimensi fisiknya saja. Arus primer, arus sekunder, kelas akurasi, keluaran pengenal, tingkat insulasi, dan karakteristik ketahanan hubung singkat semuanya mempengaruhi apakah CT cocok untuk switchgear atau instalasi distribusi tertentu.
| Parameter | Spesifikasi LZZBJ9-10 | Mengapa Itu Penting |
|---|---|---|
| Model | LZZBJ9-10 | Mengidentifikasi desain CT dan konfigurasi produk |
| Tegangan Aplikasi | 10KV ke bawah | Menentukan rentang sistem tegangan menengah yang berlaku |
| Frekuensi yang Dinilai | 50Hz / 60Hz | Cocok dengan persyaratan frekuensi regional dan sistem |
| Arus Primer | Konfigurasi 5A–2500A | Harus sesuai dengan arus rangkaian primer yang diharapkan |
| Arus Sekunder | 1A atau 5A | Harus cocok dengan meteran dan perangkat perlindungan yang terhubung |
| Kelas Akurasi | Konfigurasi 0,2, 0,5, 10P10 | Menentukan persyaratan kinerja pengukuran dan perlindungan |
| Nilai Keluaran | Konfigurasi 10VA / 15VA | Harus sesuai dengan beban sirkuit sekunder yang terhubung |
| Tingkat Isolasi Terukur | 12/42/75KV | Mendukung koordinasi isolasi dalam sistem kelistrikan |
Nilai-nilai ini harus selalu diperiksa terhadap desain kelistrikan sebenarnya, peralatan yang terhubung, dan persyaratan proyek yang berlaku sebelum memesan.
Fitur Desain Apa yang Mendukung Pengoperasian yang Andal?
Insulasi resin epoksi tertutup sepenuhnya
LZZBJ9-10 mengadopsi struktur pengecoran resin epoksi yang menutupi seluruh komponen internal. Konstruksi ini memberikan isolasi listrik sekaligus melindungi rakitan internal dari pengaruh lingkungan yang biasa ditemui di lingkungan switchgear dalam ruangan.
Konstruksi terintegrasi yang kompak
Inti besi, belitan sekunder, dan sistem insulasi diintegrasikan ke dalam bodi yang kompak. Hal ini berguna jika panel switchgear dan kabinet distribusi memiliki ruang pemasangan yang terbatas. Desain yang ringkas juga dapat menyederhanakan integrasi peralatan dan pengaturan kabel sekunder.
Terminal sekunder yang dilindungi
Kotak terminal yang diperkuat memberikan perlindungan tambahan untuk kabel sekunder. Bersama dengan dasar landasan dan struktur pemasangan, hal ini membantu mendukung pemasangan yang teratur dan akses yang lebih aman selama pemeriksaan dan pemeliharaan.
Beberapa konfigurasi saat ini
Konfigurasi primer saat ini yang berbeda memungkinkan rangkaian produk yang sama untuk menangani berbagai aplikasi distribusi. Konfigurasi yang tersedia berkisar dari aplikasi arus rendah hingga aplikasi arus tinggi hingga 2500A, tergantung pada konfigurasi model yang berlaku.
Dimana Biasanya Digunakan?
Struktur kompak dan desain tegangan menengah membuat CT jenis ini cocok untuk beberapa aplikasi kelistrikan dalam ruangan.
- Switchgear dalam ruangan:Memberikan sinyal arus untuk sirkuit pengukuran dan perlindungan.
- Lemari distribusi daya:Mendukung pemantauan pengumpan dan beban listrik.
- Gardu induk kompak:Menghubungkan sirkuit primer dengan peralatan pengukuran dan proteksi.
- Sistem tenaga industri:Membantu memantau kondisi pengoperasian kelistrikan di fasilitas manufaktur.
- Sistem manajemen energi:Menyediakan informasi terkini untuk pemantauan dan analisis kelistrikan.
- Otomatisasi distribusi:Mendukung penginderaan arus untuk kontrol dan pemantauan listrik otomatis.
Dalam instalasi praktis, trafo dapat bekerja sama dengan relai proteksi, pengukur energi, instrumen pemantauan, dan peralatan listrik sekunder lainnya. Hal ini membuat spesifikasi yang akurat menjadi sangat penting ketika mengintegrasikan CT ke dalam sistem switchgear yang ada.
Bagaimana Seharusnya Anda Memilih CT yang Tepat?
Untuk insinyur, kontraktor kelistrikan, produsen switchgear, dan tim pembelian, pemilihan produk harus didasarkan pada aplikasi kelistrikan secara keseluruhan, bukan hanya pada tegangan nominal saja.
- Konfirmasikan tegangan sistem.Verifikasi bahwa CT cocok untuk jaringan tegangan menengah sebenarnya, seperti aplikasi 10KV.
- Tentukan arus primer.Pilih peringkat arus utama yang sesuai dengan kondisi pengoperasian dan sistem yang diharapkan.
- Pilih arus sekunder.Periksa apakah meter hilir dan relai proteksi memerlukan arus sekunder 1A atau 5A.
- Tentukan persyaratan akurasi.Sirkuit pengukuran dan perlindungan mungkin memerlukan kelas akurasi yang berbeda.
- Periksa beban sekunder.Output terukur harus kompatibel dengan sirkuit sekunder yang terhubung.
- Verifikasi persyaratan isolasi.Pastikan tingkat insulasi sesuai dengan sistem kelistrikan dan desain proyek.
- Periksa kondisi pemasangan mekanis.Lubang pemasangan, posisi terminal, ruang kabinet yang tersedia, dan pengaturan grounding semuanya harus ditinjau.
Untuk proyek yang disesuaikan, menyediakan tegangan sistem, arus primer, arus sekunder, kelas akurasi, beban pengenal, lingkungan pemasangan, dan aplikasi yang dimaksudkan kepada pemasok dapat secara signifikan meningkatkan pemilihan model dan komunikasi teknis.
Pertanyaan yang Sering Diajukan
Apa fungsi utama Trafo Arus Dalam Ruangan 10KV?
Fungsi utamanya adalah mengubah arus primer tinggi menjadi arus sekunder rendah standar untuk pengukuran, pemantauan energi, dan proteksi relai dalam sistem kelistrikan tegangan menengah.
Opsi sekunder apa yang tersedia saat ini?
Spesifikasi LZZBJ9-10 mendukung opsi arus sekunder terukur 1A dan 5A. Pilihan yang sesuai harus sesuai dengan peralatan pengukuran atau proteksi yang terhubung.
Rentang arus primer apa yang dapat dikonfigurasi?
Konfigurasi yang tercantum mencakup peringkat arus primer dari 5A hingga 2500A. Konfigurasi yang tepat harus dipilih sesuai dengan kebutuhan kelistrikan proyek.
Bisakah CT ini digunakan untuk pengukuran dan perlindungan?
Ya. Produk ini mendukung kombinasi kelas akurasi yang berbeda untuk aplikasi pengukuran dan perlindungan. Konfigurasi yang diperlukan harus ditentukan dari skema proteksi dan persyaratan pengukuran.
Mengapa resin epoksi digunakan dalam struktur CT?
Resin epoksi menyediakan insulasi listrik dan enkapsulasi mekanis. Dalam struktur tertutup sepenuhnya, ini juga membantu melindungi komponen internal dan mendukung pengoperasian yang stabil di lingkungan switchgear dalam ruangan.
Dimana trafo arus jenis ini dapat dipasang?
Aplikasi yang umum termasuk switchgear dalam ruangan, lemari distribusi daya, gardu induk kompak, sistem tenaga industri, sistem manajemen energi, dan peralatan otomasi distribusi.
Bicaralah dengan Anqiang Power untuk Solusi Khusus
Saat memilih transformator arus tegangan menengah, kombinasi yang tepat antara arus primer, arus sekunder, kelas akurasi, keluaran pengenal, tingkat insulasi, dan struktur pemasangan sangat penting. LZZBJ9-10 menyediakan beberapa opsi konfigurasi untuk sistem daya 10KV dan di bawahnya dalam ruangan, sehingga cocok untuk aplikasi pengukuran dan perlindungan di berbagai lingkungan distribusi. Jika Anda merencanakan proyek switchgear baru, meningkatkan kabinet distribusi yang ada, atau memerlukan CT yang dikonfigurasi berdasarkan parameter kelistrikan tertentu, pelajari lebih lanjut tentang Trafo Arus Dalam Ruangan 10KV danHubungi kamidengan persyaratan teknis Anda untuk solusi yang sesuai dari Anqiang Power.
