Trafo Arus Dalam Ruangan 10KV

Trafo Arus Dalam Ruangan 10KV (model LZZBJ9-10) dirancang untuk pengukuran dan perlindungan arus yang akurat dalam sistem tenaga dalam ruangan bertegangan menengah. Ini biasanya dipasang di panel switchgear, lemari meteran, dan gardu induk kompak di mana keluaran sinyal yang stabil dan keandalan insulasi diperlukan dalam pengoperasian berkelanjutan.

Dalam otomasi distribusi dan jaringan tenaga industri, Trafo Arus Dalam Ruangan 10KV memainkan peran penting dalam mengubah arus primer tinggi menjadi sinyal sekunder standar untuk instrumen pengukuran dan relai proteksi. Struktur cor resin epoksinya meningkatkan kekuatan mekanik dan memastikan kinerja stabil di lingkungan dalam ruangan yang lembab atau berdebu.

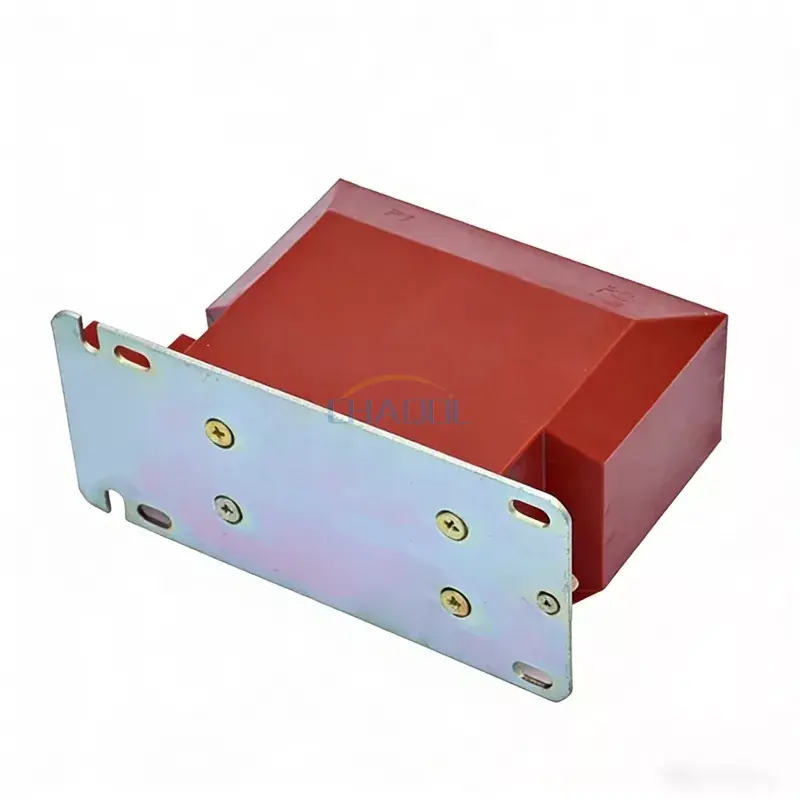

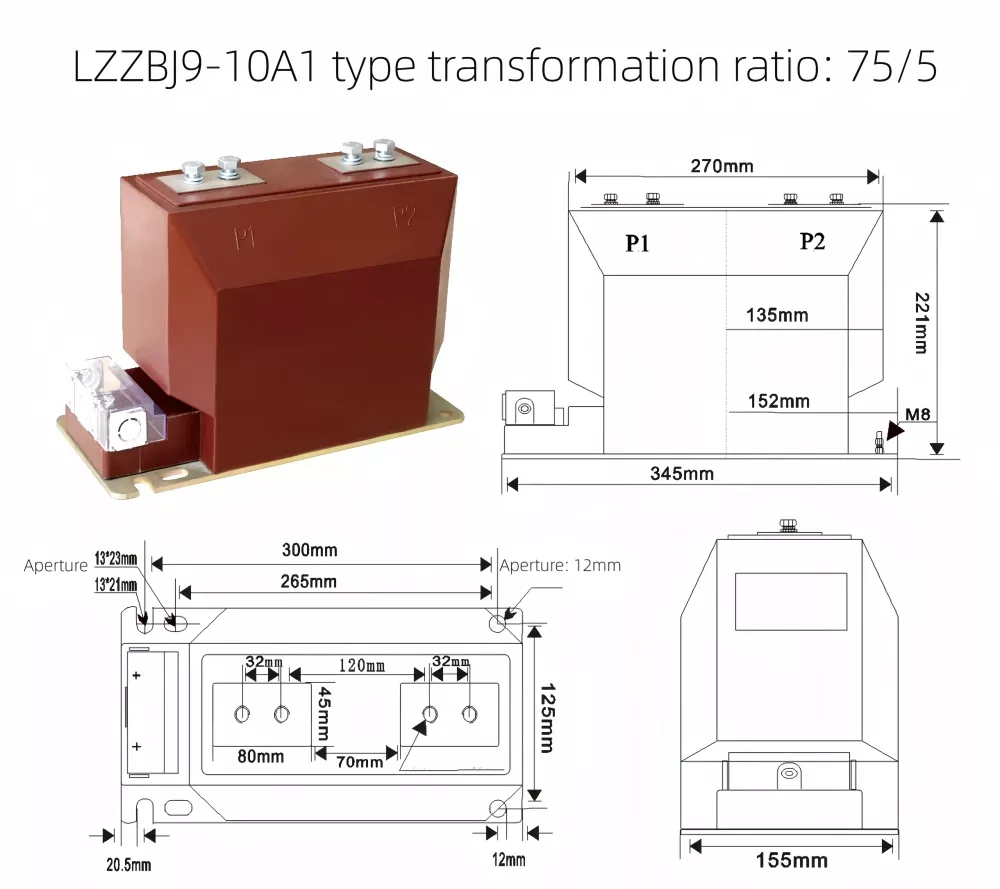

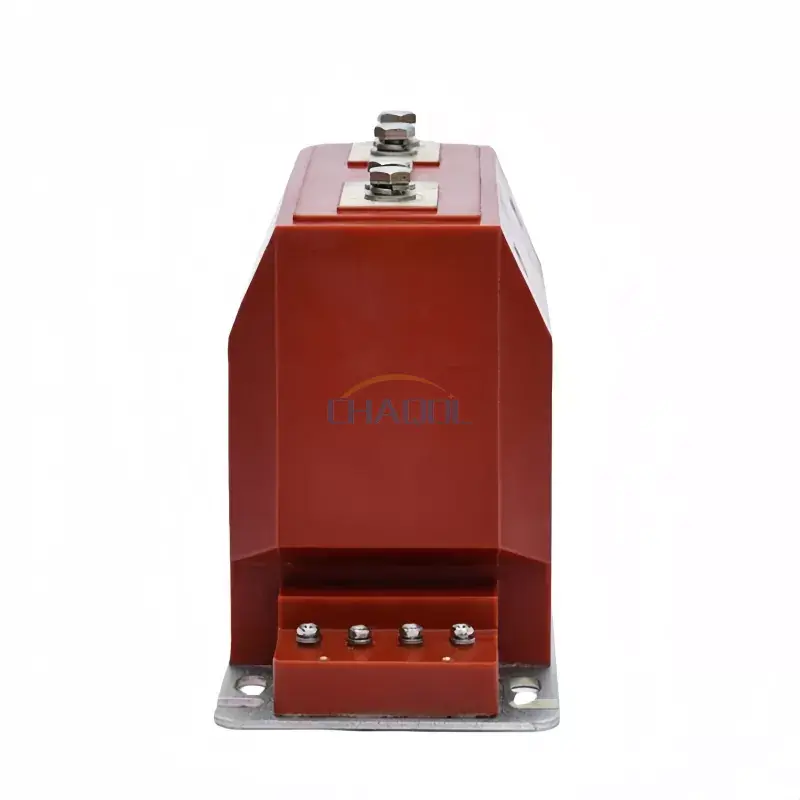

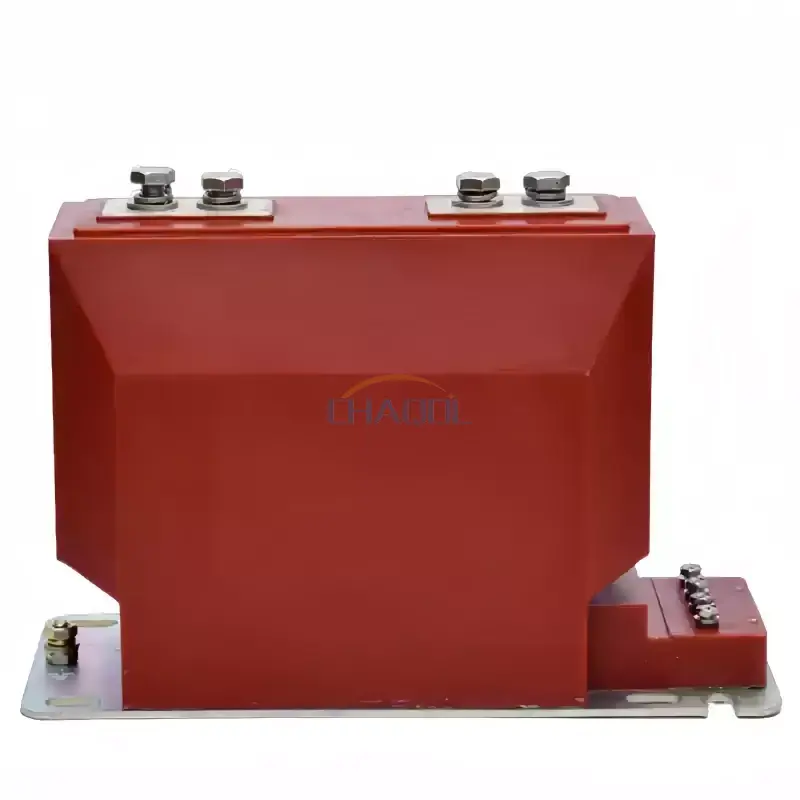

Tampilan produk dan diagram dimensi

Desain Teknik dan Struktur Fungsional

Seri ini mengadopsi proses pengecoran resin epoksi tertutup sepenuhnya, yang mengintegrasikan inti besi, belitan sekunder, dan sistem insulasi ke dalam bodi yang kompak. Desain ini mengurangi risiko pelepasan sebagian dan meningkatkan kekuatan dielektrik, sehingga cocok untuk pengoperasian jangka panjang pada switchgear berenergi.

Trafo Arus Dalam Ruangan 10KV juga dilengkapi dengan kotak terminal yang diperkuat untuk perlindungan kabel sekunder, bersama dengan landasan pembumian yang memastikan pemasangan yang aman dan kepatuhan terhadap standar keselamatan kelistrikan di lingkungan industri.

Parameter Teknis

Model LZZBJ9-10 mendukung beberapa konfigurasi arus primer dan kelas akurasi untuk memenuhi persyaratan pengukuran dan perlindungan yang berbeda dalam sistem distribusi daya.

Nilai arus sekunder: 5A atau 1A

Tingkat insulasi terukur: 12/42/75KV

Skenario Aplikasi

Trafo arus jenis ini banyak digunakan pada lemari distribusi tenaga listrik, gardu induk dalam ruangan, sistem otomasi industri, dan sistem manajemen energi. Ini sangat cocok untuk lingkungan yang memerlukan akurasi pengukuran tinggi dan stabilitas jangka panjang dalam kondisi beban terus menerus.

Trafo Arus Dalam Ruangan 10KV umumnya terintegrasi dengan relai proteksi, pengukur energi, dan sistem pemantauan dalam infrastruktur jaringan pintar dan jaringan kontrol daya industri.

Desain Instalasi dan Keselamatan

Basis produk dirancang dengan beberapa lubang pemasangan dan terminal grounding, memastikan fiksasi yang stabil dan keamanan listrik selama pengoperasian. Kotak terminal sekunder memberikan perlindungan tambahan terhadap kontak yang tidak disengaja dan gangguan eksternal.

Strukturnya yang ringkas memungkinkan pemasangan yang mudah dalam sistem switchgear dengan ruang terbatas, mengurangi kompleksitas perkabelan dan meningkatkan efisiensi pemeliharaan.

Pertanyaan Umum

Q1: Apa fungsi utama trafo arus ini?
J: Ini mengubah arus primer tinggi menjadi arus sekunder rendah standar untuk pengukuran dan perlindungan dalam sistem tegangan menengah dalam ruangan.

Q2: Di mana Trafo Arus Dalam Ruangan 10KV biasanya dipasang?
A: Ini terutama digunakan pada switchgear dalam ruangan, lemari distribusi, dan gardu induk kompak dalam sistem tenaga industri dan utilitas.

Q3: Apa keunggulan utamanya dibandingkan CT konvensional?
J: Menawarkan insulasi resin epoksi, desain kompak, akurasi tinggi, dan ketahanan kuat terhadap kelembapan dan debu, sehingga cocok untuk pengoperasian jangka panjang.

Q4: Bisakah ini mendukung rentang arus yang berbeda?
J: Ya, beberapa peringkat arus primer tersedia untuk disesuaikan dengan beban dan persyaratan sistem yang berbeda.

Q5: Apakah cocok untuk aplikasi jaringan pintar?
J: Ya, ini banyak digunakan dalam sistem pengukuran cerdas dan jaringan distribusi otomatis karena keluaran sinyalnya yang stabil.

Q6: Apakah memerlukan perawatan yang sering?
J: Tidak diperlukan perawatan rutin. Inspeksi berkala terhadap terminal dan kondisi insulasi biasanya sudah cukup.
