Transformator Arus Urutan Nol dirancang untuk deteksi gangguan bumi dan koordinasi proteksi dalam sistem tenaga tegangan menengah. Hal ini biasanya diterapkan pada jaringan distribusi 10kV untuk memantau arus sisa yang dihasilkan dalam kondisi tidak seimbang atau gangguan, membantu relai proteksi dengan cepat mengisolasi sirkuit yang rusak dan meningkatkan keamanan dan keandalan sistem.

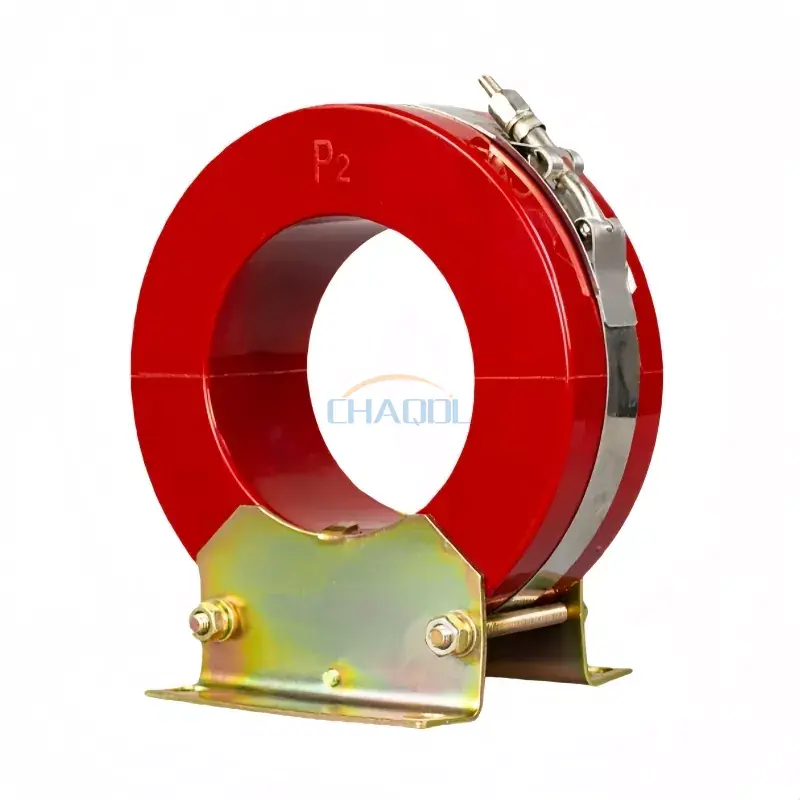

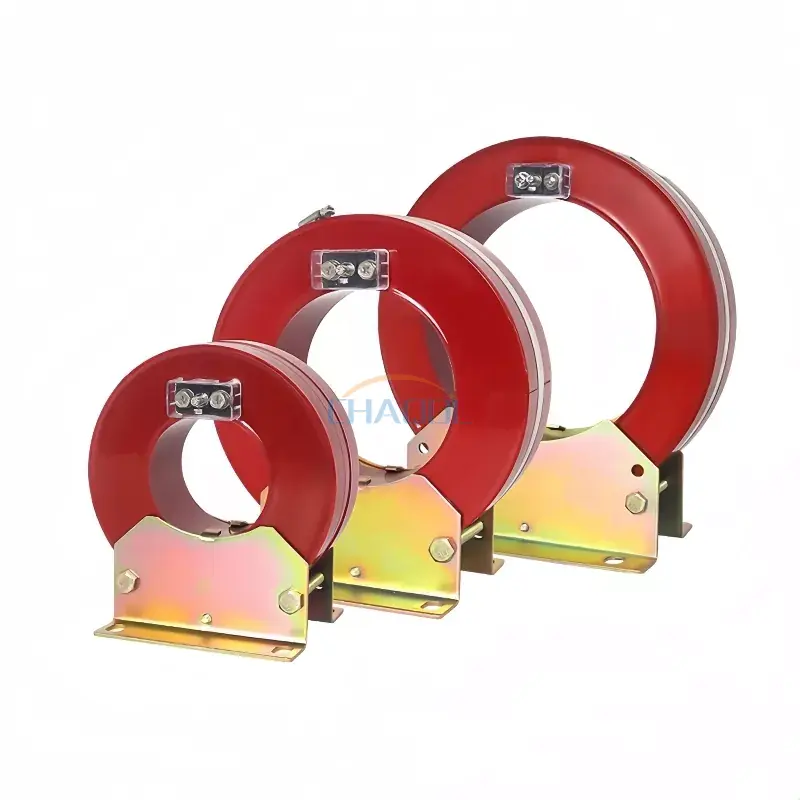

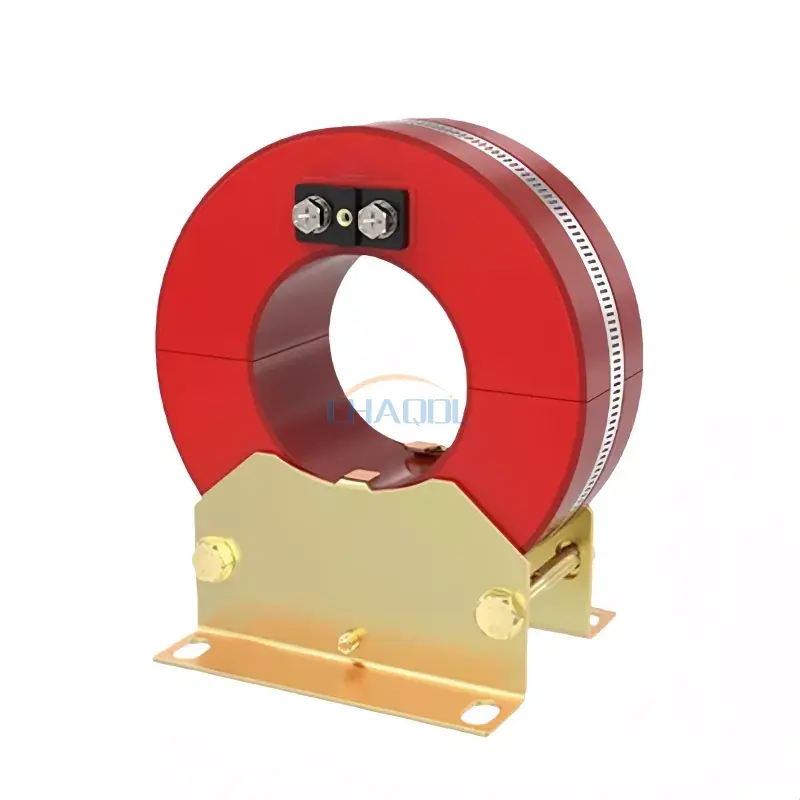

Model ini (LXK-Φ80-200) menggunakan teknologi pengecoran vakum resin epoksi dengan struktur inti terpisah, memungkinkan pemasangan tanpa melepaskan kabel primer. Inti dibuat dari baja silikon canai dingin bermutu tinggi, sedangkan belitannya menggunakan konduktor tembaga bebas oksigen untuk memastikan kinerja magnet yang stabil dan kehilangan yang rendah selama pengoperasian jangka panjang.
Keuntungan utama dari Zero Sequence Current Transformer ini adalah struktur inti terpisah, yang memungkinkan pemasangan tanpa melepaskan kabel primer. Desain inti dua bagian, dikombinasikan dengan fiksasi penjepit, secara signifikan meningkatkan efisiensi pemasangan di lokasi dalam proyek retrofit dan pemeliharaan.

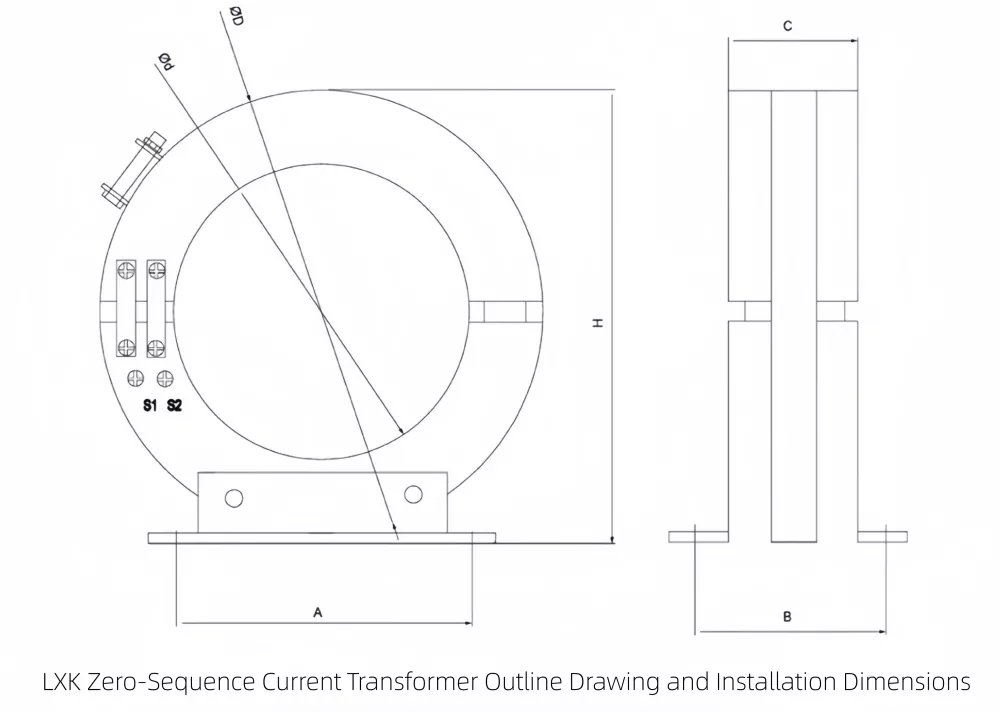

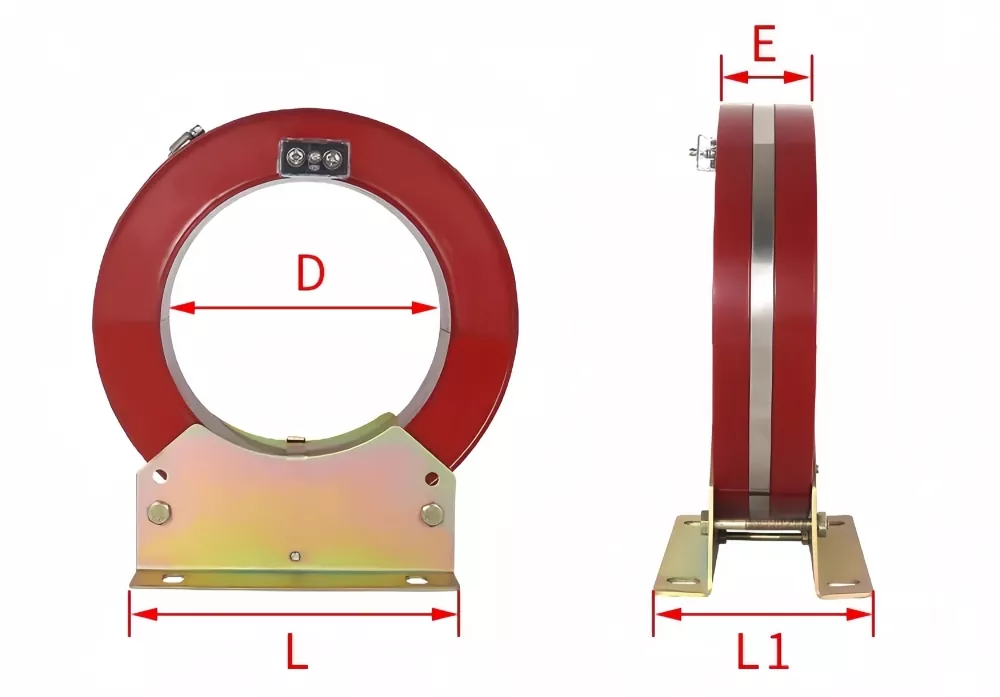

| Spesifikasi Produk | D | E | L | L1 |
| LXK-80 | Φ80 | 58 | 130 | 123 |
| LXK-100 | Φ100 | 58 | 130 | 122 |
| LXK-120 | Φ120 | 57 | 130 | 120 |
| LXK-150 | Φ150 | 58 | 190 | 123 |
| LXK-180 | Φ180 | 58 | 190 | 125 |
| LXK-200 | Φ200 | 60 | 280 | 129 |
| LXK-240 | Φ240 | 80 | 280 | 167 |
| LXK-260 | Φ260 | 55 | 280 | 120 |
| LXK-300 | Φ300 | 80 | 280 | 170 |
| Model relai | Metode koneksi koil relai | Nilai skala relai | Nilai arus urutan nol (A) |
| HH-11/60 DD-1/60 |
koneksi seri | 15*1 | 2.4-4.5 |
| 30*1 | |||
| secara paralel | 15*2 | 3-5 | |
| 30*2 | |||
| koneksi seri | 15*1 | 3-5 | |
| 30*1 | |||
| secara paralel | 15*2 | 3-6 | |
| 30*2 |
Tingkat insulasi terukur: 0,5/3KV
Struktur resin epoksi inti terpisah memungkinkan pemasangan cepat tanpa melepas kabel primer, sehingga mengurangi waktu henti dalam proyek pemeliharaan dan retrofit. Desain ini juga meningkatkan stabilitas mekanis dan keandalan insulasi jangka panjang di lingkungan kelistrikan yang keras.
Perangkat ini memberikan kinerja pengukuran yang stabil dalam kondisi arus sisa yang rendah dan tinggi, sehingga cocok untuk sistem proteksi di jaringan distribusi industri, gardu induk, dan rakitan switchgear kompak.
1. Instalasi: Penggunaan di dalam ruangan
2. Kisaran suhu: -5℃ hingga 40℃, rata-rata harian ≤ 30℃
3. Lingkungan: Area non-korosif dan polusi rendah
Q1: Apa fungsi utama Transformator Arus Urutan Nol?
J: Ini mendeteksi ketidakseimbangan arus yang disebabkan oleh gangguan bumi dalam sistem tiga fase dan memberikan sinyal untuk sistem proteksi relai untuk mengisolasi sirkuit yang rusak.
Q2: Bisakah dipasang tanpa mematikan sistem?
J: Ya, desain inti terpisah memungkinkan pemasangan di sekitar kabel yang ada tanpa pemutusan sambungan.
Q3: Apakah arus pengenal tetap atau dapat disesuaikan?
J: Peringkat arus utama dapat disesuaikan berdasarkan kebutuhan sistem.
Q4: Jenis sistem perlindungan apa yang kompatibel dengannya?
J: Ini kompatibel dengan relai gangguan bumi, panel perlindungan, dan sistem pemantauan switchgear.
Q5: Bahan apa yang digunakan pada inti dan belitan?
J: Ia menggunakan inti baja silikon canai dingin dan gulungan tembaga bebas oksigen untuk menghasilkan kerugian rendah dan efisiensi tinggi.
Q6: Di mana biasanya dipasang?
A: Biasanya dipasang di unit utama ring, lemari distribusi, transformator, dan panel pelindung pemutus sirkuit.
