Transformator Instrumen Gabungan Terendam Minyak

Trafo instrumen gabungan terendam oli (model JLS-10) ini dirancang untuk pengukuran dan perlindungan yang akurat dalam sistem tenaga tegangan menengah. Ini mengintegrasikan fungsi pengukuran tegangan dan arus ke dalam satu unit berisi minyak, sehingga dapat diterapkan secara luas di jaringan distribusi luar ruangan, gardu induk, dan sistem pemantauan daya industri. Struktur ini mengadopsi desain insulasi terendam minyak yang disegel untuk memastikan pengoperasian yang stabil di bawah kondisi beban jangka panjang dan paparan lingkungan yang keras.

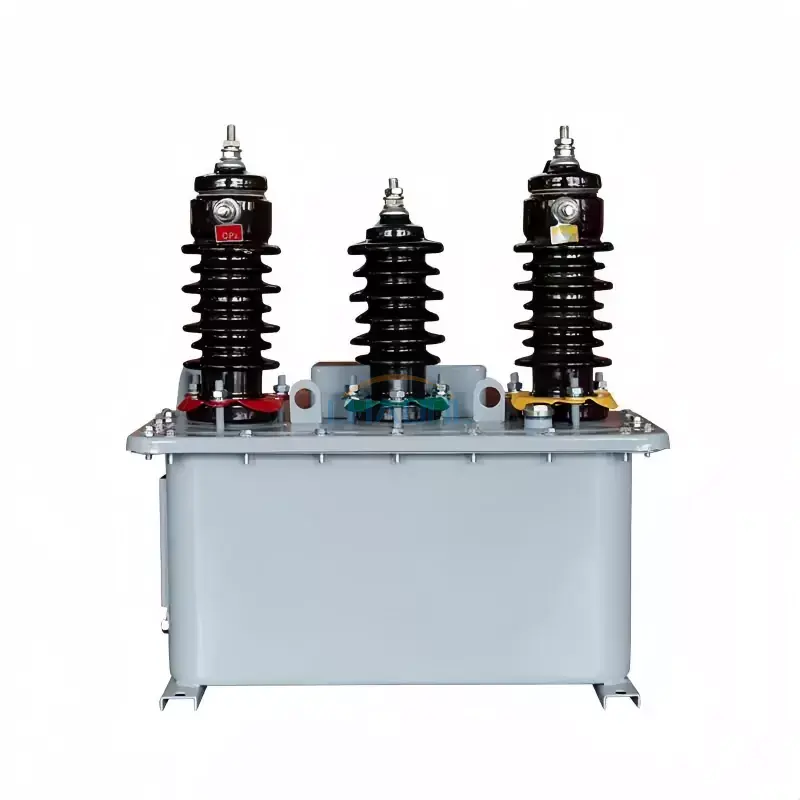

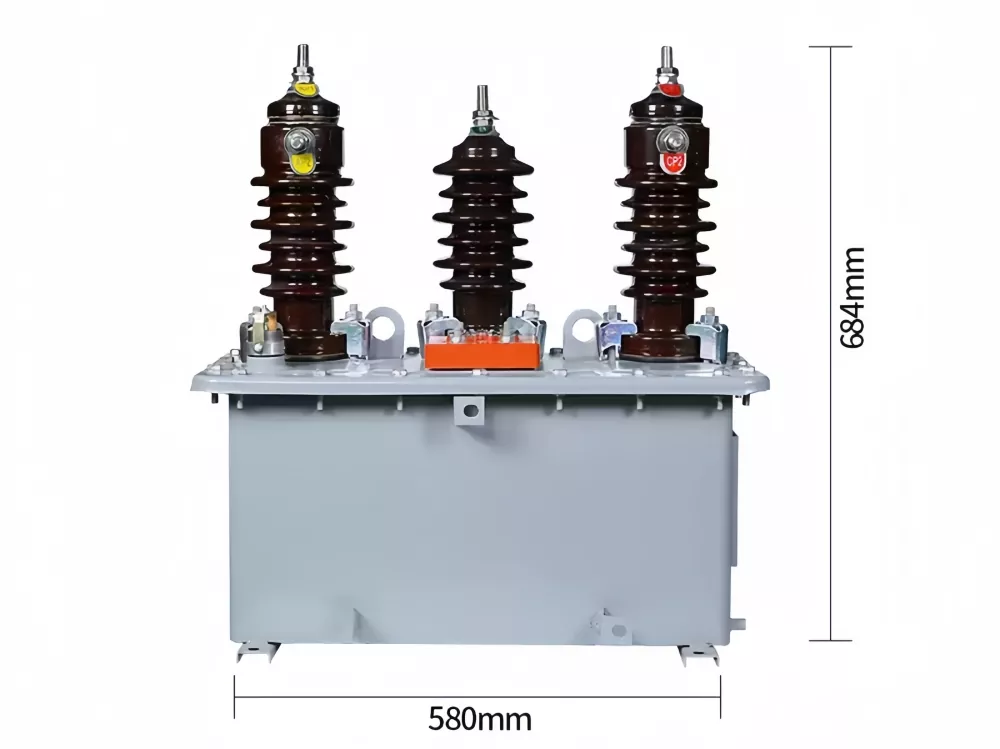

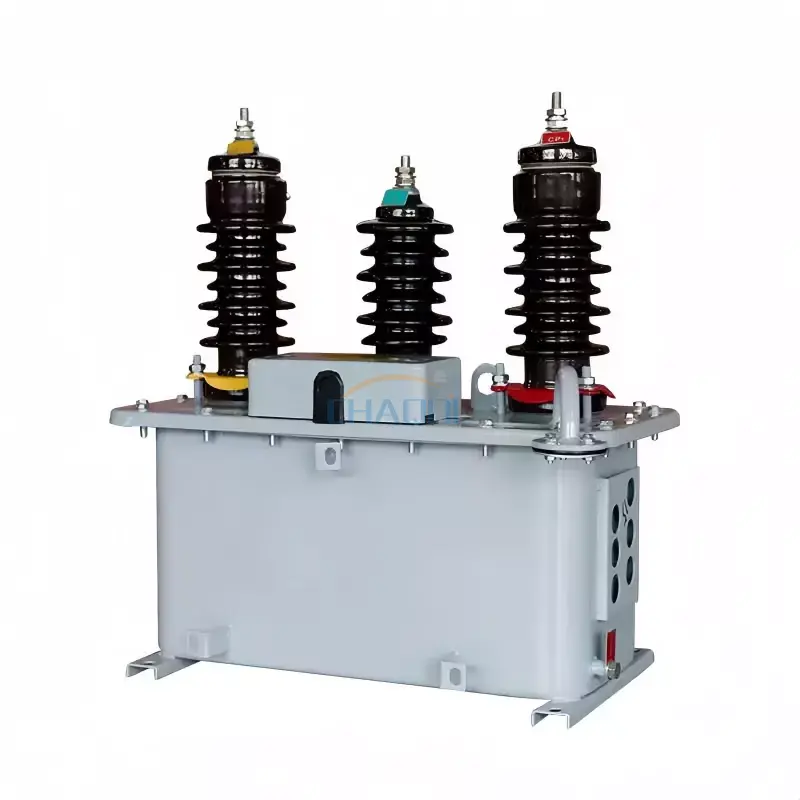

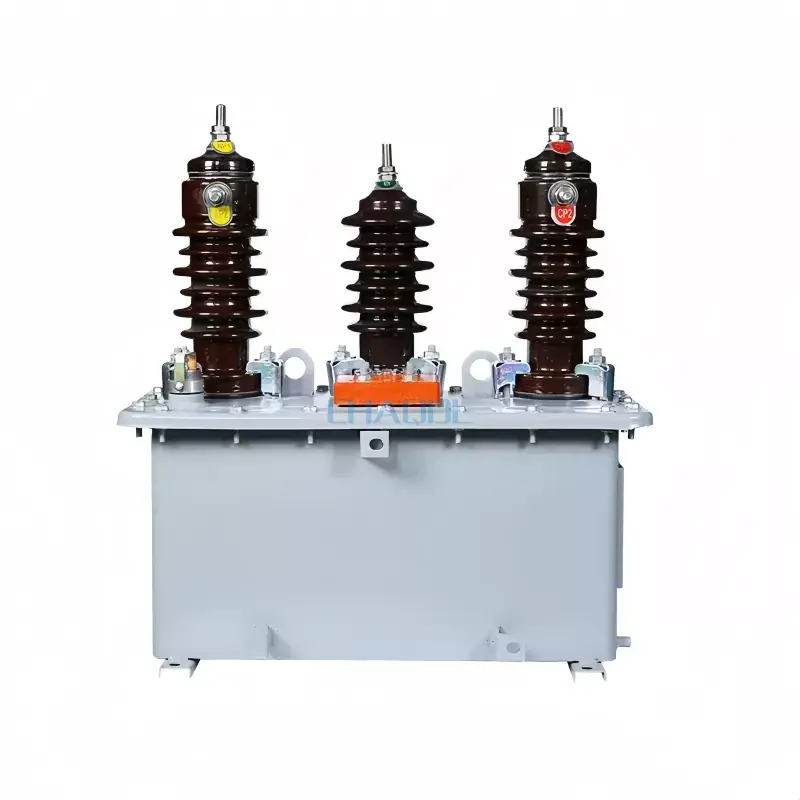

Tampilan gambar produk

Ikhtisar dan Ruang Lingkup Aplikasi

Transformator Instrumen Gabungan Terendam Oli dirancang untuk melakukan transformasi tegangan dan arus secara simultan untuk pengukuran listrik dan proteksi relai. Sangat cocok untuk sistem distribusi 6kV, 10kV, dan 35kV, terutama di gardu induk luar ruangan, stasiun transformator kompak, dan jaringan listrik industri di mana keandalan dan kekuatan isolasi sangat penting.

Dengan mengintegrasikan beberapa fungsi pengukuran ke dalam satu struktur, hal ini mengurangi ruang instalasi dan meningkatkan efisiensi pengkabelan sistem, menjadikannya solusi pilihan untuk aplikasi jaringan pintar modern.

Spesifikasi Teknis

Parameter teknis bagian tegangan transformator instrumen gabungan terendam oli JLS-35, 10, 6, dan 3

Parameter teknis dari bagian arus transformator instrumen gabungan JLS-35, 10, 6, dan 3 terendam minyak

Keunggulan Struktur Produk

Ini mengadopsi struktur tangki minyak yang tertutup rapat, memastikan kinerja isolasi yang sangat baik dan ketahanan yang kuat terhadap kelembaban, debu, dan polusi lingkungan. Inti terbuat dari baja silikon berkualitas tinggi untuk meminimalkan kehilangan energi, sementara gulungan tembaga presisi memastikan transmisi arus yang stabil dan keluaran pengukuran yang akurat.

Dibandingkan dengan trafo terpisah konvensional, Trafo Instrumen Gabungan Terendam Minyak ini secara signifikan mengurangi kompleksitas perkabelan dan meningkatkan efisiensi pemasangan di gardu induk luar ruangan dan lemari meteran.

Lingkungan Instalasi

1. Cocok untuk instalasi outdoor atau indoor dalam sistem distribusi

2. Suhu sekitar: -25℃ hingga +40℃

3. Ketinggian: ≤1000m (ketinggian yang lebih tinggi memerlukan desain khusus)

4. Berlaku di lingkungan yang bebas dari gas korosif, polusi berat, atau getaran parah

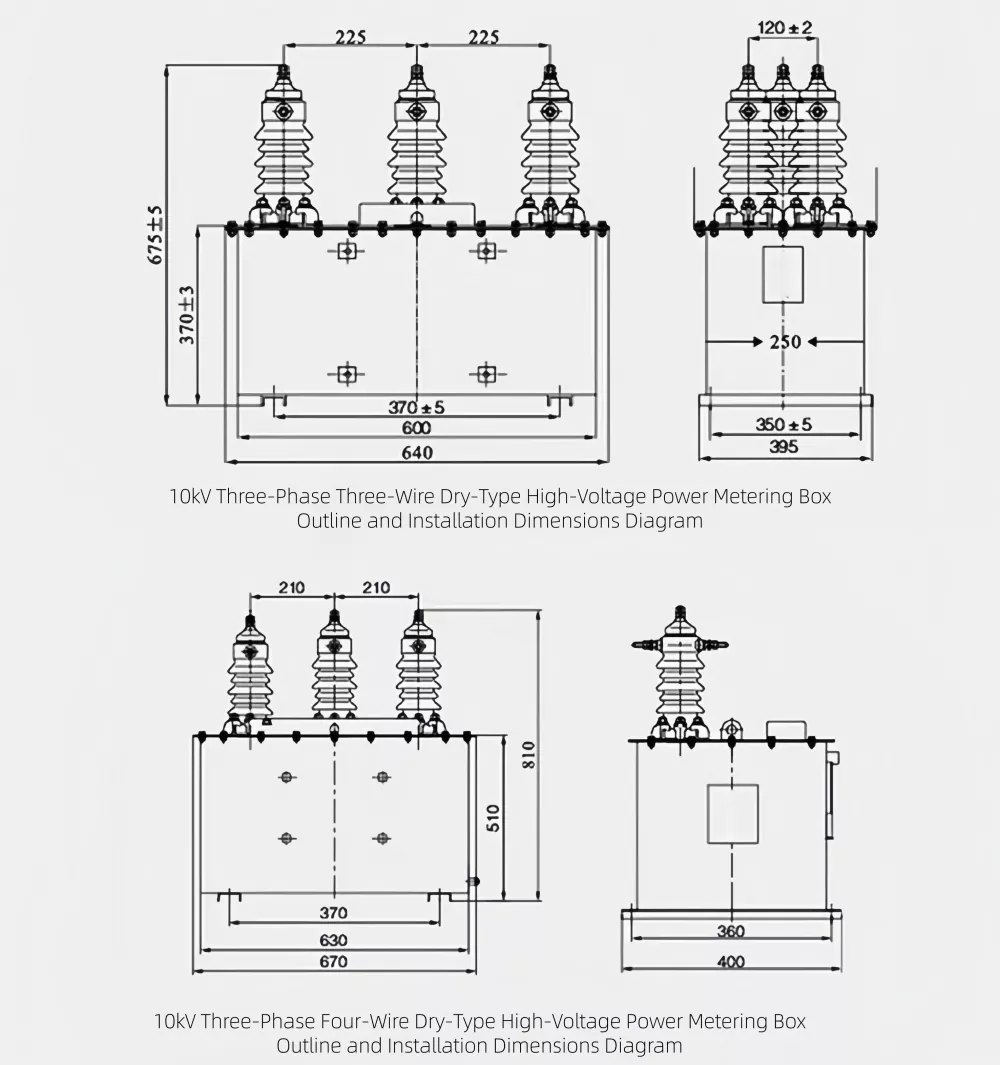

Diagram dimensi produk

Pertanyaan Umum

Q1: Apa fungsi utama Transformator Instrumen Gabungan Terendam Minyak?
J: Ini mengintegrasikan pengukuran tegangan dan arus dalam satu unit, memberikan pengukuran yang akurat dan perlindungan relai untuk sistem tenaga tegangan menengah seperti gardu induk dan jaringan distribusi.

Q2: Di mana trafo ini biasanya dipasang?
A: Ini biasanya digunakan di gardu induk luar ruangan, stasiun transformator kompak, sistem distribusi tenaga industri, dan lemari meteran yang memerlukan pengukuran energi yang stabil.

Q3: Level tegangan apa yang dapat didukung peralatan ini?
J: Model standar mendukung sistem 3kV, 6kV, 10kV, dan 35kV, sehingga cocok untuk berbagai aplikasi tegangan menengah.

Q4: Apa keuntungan dari isolasi terendam minyak?
J: Insulasi minyak memberikan kekuatan dielektrik yang sangat baik, pembuangan panas, dan stabilitas operasional jangka panjang, terutama di lingkungan luar ruangan yang keras.

Q5: Seberapa sering memerlukan pemeliharaan?
A: Strukturnya tertutup rapat, sehingga memerlukan perawatan minimal. Dianjurkan untuk melakukan pemeriksaan rutin terhadap kondisi oli dan sambungan terminal.

Q6: Apakah dapat disesuaikan untuk rasio arus yang berbeda?
J: Ya, rasio arus dan parameter sekunder dapat disesuaikan sesuai dengan kebutuhan proyek agar sesuai dengan sistem pengukuran dan perlindungan yang berbeda.
