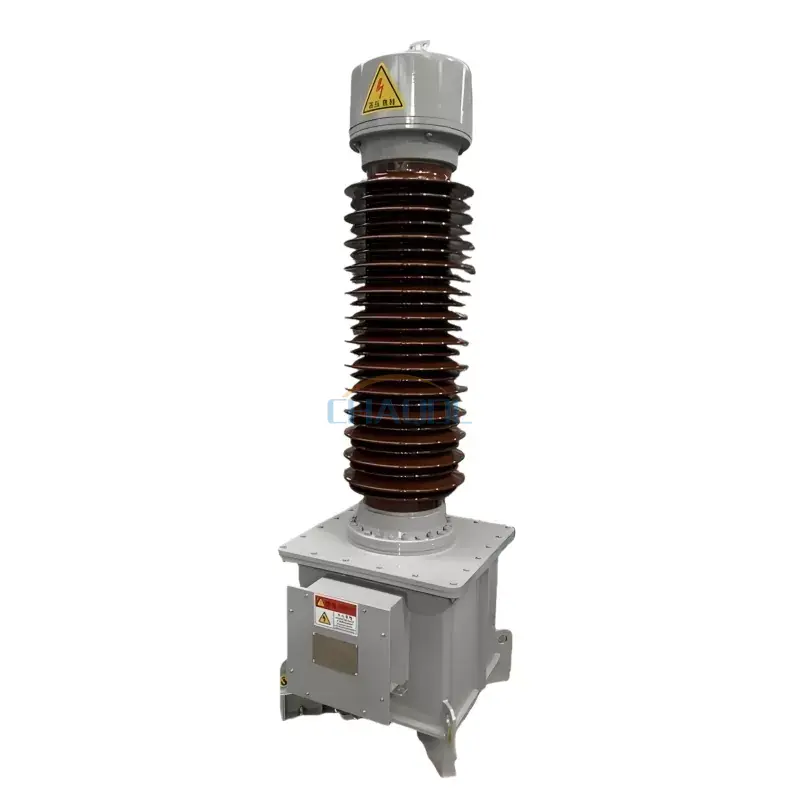

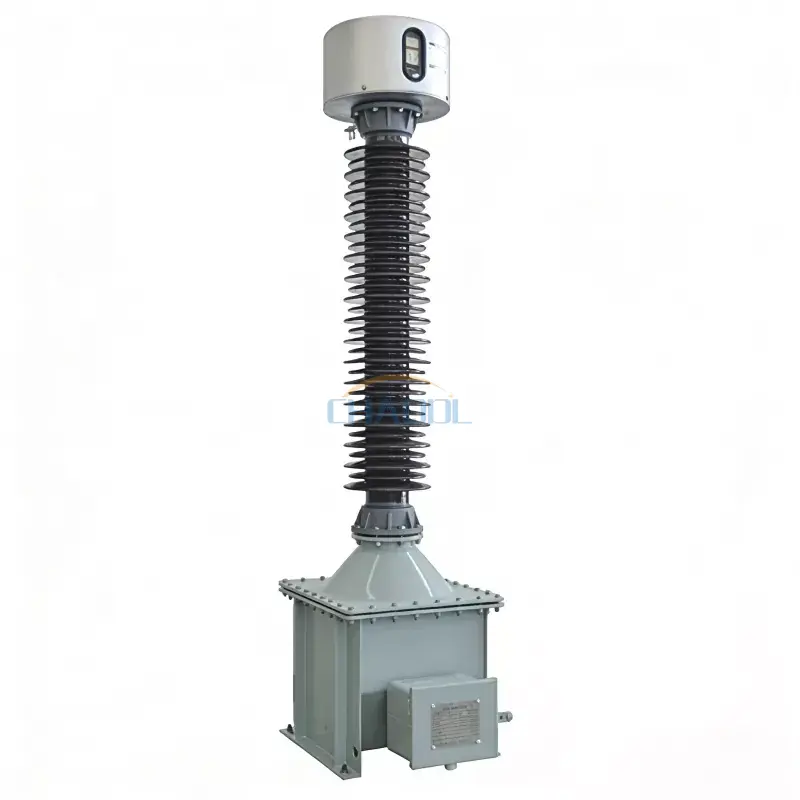

Anqiang Power menghadirkan kinerjanya yang tinggiTransformator Tegangan Elektromagnetik Terendam Minyakdirancang untuk pengukuran dan perlindungan yang andal dalam sistem tenaga tegangan menengah dan tinggi. Seri JDX dirancang untuk jaringan 66KV, 110KV, dan 220KV, mendukung pengoperasian yang stabil di gardu induk, jalur transmisi, dan sistem distribusi industri. Sistem isolasi internalnya mengadopsi struktur kapasitif bertingkat untuk memastikan distribusi medan listrik yang seragam dan stabilitas operasional jangka panjang dalam kondisi jaringan yang berat.
Produk ini banyak digunakan di lingkungan transmisi daya yang memerlukan pengukuran voltase yang akurat dan perlindungan sistem. Dengan desain insulasi oli yang dioptimalkan dan struktur mekanis yang diperkuat, unit ini memastikan kinerja yang konsisten bahkan di bawah beban yang berfluktuasi dan tekanan lingkungan.
ItuTransformator Tegangan Elektromagnetik Terendam Minyakmengadopsi struktur tangki minyak tertutup yang dikombinasikan dengan sistem ekspansi baja tahan karat untuk menjaga tekanan internal yang stabil. Ketinggian oli dapat dipantau secara visual melalui jendela inspeksi khusus, yang membantu operator menilai kondisi kerja dengan cepat tanpa perlu melakukan pembongkaran.
Komponen logam utama yang terbuka diolah dengan galvanisasi hot-dip dan pelapisan bubuk untuk meningkatkan ketahanan terhadap korosi. Terminal sekunder disusun dalam konfigurasi berlapis, memisahkan belitan pengukuran dan pelindung untuk mengurangi interferensi dan meningkatkan akurasi pengukuran.
Parameter kinerja listrik seri JDX untuk level tegangan berbeda:
| Nilai tegangan primer (kV) | 66/69 | 110/115 | 132/138 | 150 | 220/230 | ||
| Tegangan peralatan maksimum (kV) | 72.5 | 123/126 | 145 | 325 | 460 | ||
| Frekuensi terukur (Hz) | 50/60 | ||||||
| Frekuensi daya terukur menahan tegangan (kV) | 140/160 | 230 | 275 | 750 | 1050 | ||
| Nilai tegangan ketahanan impuls petir (kV) | 325/350 | 550 | 650 | 1500 | 2100 | ||
| Jarak flash busur | 780 | 1050 | 1300 | ||||
| Beban mekanis (N) | 1250 | 1250 | 1250 | 1250 | 1250 | ||
| Penandaan terminal sekunder | 1a-1n | 2a-2n | da-dn | ||||
| Tingkat akurasi | 0.2 | 0.5 | 3P | ||||
| Nilai keluaran (VA) | 100 | 250 | 300 | ||||
| 150 | 150 | 300 | |||||
| 150 | — | 300 | |||||
| Keluaran batas termal (VA) | 2000 | ||||||
| Faktor tegangan terukur | 1,2/Terus menerus；1,9/8j(66KV) 1,2/Terus menerus；1,5/30 detik(110-230KV) |
||||||
Dalam sistem tenaga modern,Transformator Tegangan Elektromagnetik Terendam Minyakbiasanya ditempatkan di gardu induk luar ruangan, koridor transmisi, dan stasiun distribusi tegangan tinggi. Mendukung pengukuran tegangan yang tepat untuk pengukuran pendapatan dan perlindungan relai, memastikan pengoperasian jaringan listrik yang stabil dalam kondisi beban yang kompleks.
Desain ini sangat cocok untuk lingkungan yang memerlukan keandalan insulasi tinggi, seperti gardu induk utilitas, pembangkit listrik industri, dan jaringan listrik regional.

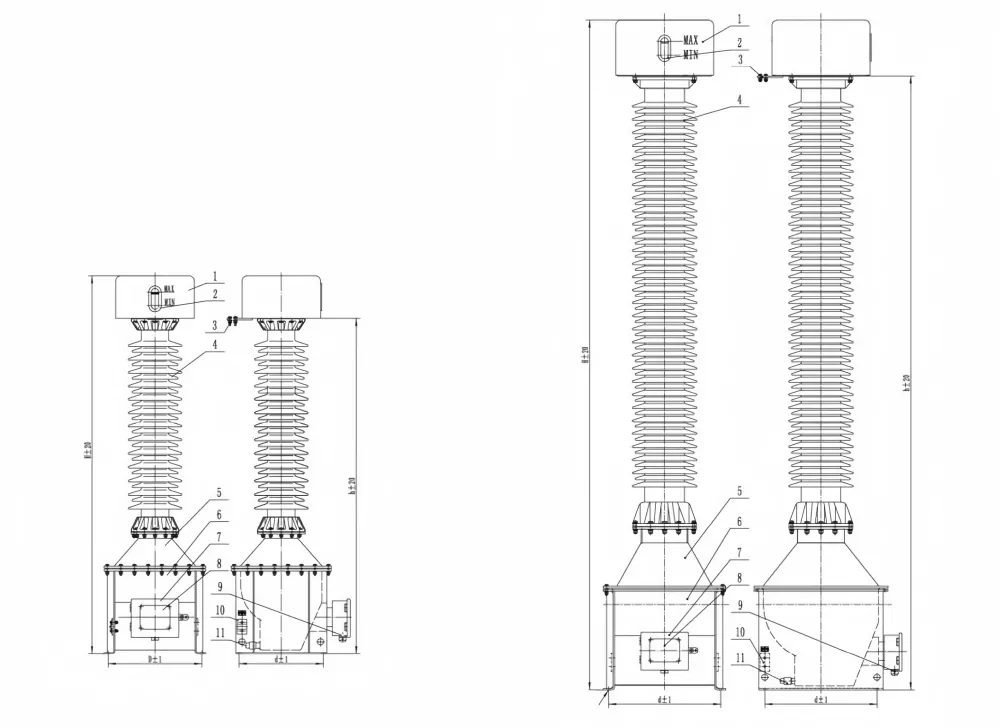

| Nomor | Nama |
| 1 | Ekspander |
| 2 | Jendela pemeriksaan level oli |
| 3 | Terminal tunggal |
| 4 | Lengan porselen |
| 5 | Kursi yang ditinggikan |
| 6 | Tangki |
| 7 | Kotak persimpangan sekunder |
| 8 | Papan nama |
| 9 | Lubang keluar sekunder |
| 10 | Pelat pembumian |
| 11 | Katup pembuangan oli |
Sebelum commissioning, pastikan grounding benar dan verifikasi polaritas kabel sekunder. Trafo harus dipasang di atas fondasi yang stabil dengan jarak bebas yang cukup untuk menjaga jarak isolasi dan pengoperasian yang aman. Pemeriksaan rutin terhadap level oli dan kondisi penyegelan dianjurkan selama pengoperasian jangka panjang.
Q1: Sistem apa yang cocok untuk transformator tegangan ini?
J: Ini biasanya digunakan dalam sistem transmisi dan distribusi daya 66KV hingga 220KV untuk pengukuran dan perlindungan.
Q2: Bisakah digunakan di luar ruangan?
A: Ya, strukturnya dirancang untuk gardu induk luar ruangan dengan kinerja insulasi anti korosi dan tertutup.
Q3: Apa persyaratan pemeliharaannya?
J: Pemeriksaan level oli secara teratur dan pengencangan terminal direkomendasikan untuk pengoperasian jangka panjang yang stabil.
Q4: Apakah ini mendukung kelas akurasi yang berbeda?
J: Ya, beberapa kombinasi akurasi tersedia untuk aplikasi pengukuran dan perlindungan.
Q5: Bagaimana kinerja insulasi dipastikan?
A: Unit ini menggunakan isolasi minyak dengan gradasi kapasitif untuk menjaga distribusi medan listrik yang seragam.
Q6: Apa umur layanannya?
J: Dalam kondisi pengoperasian normal, produk ini mendukung layanan jangka panjang dengan degradasi minimal.
