Melalui Transformator Arus Inti

Anqiang Power mengembangkan tipe inti Through Core Current Transformer LMZC-10 berdasarkan kebutuhan aplikasi lapangan pada sistem distribusi tenaga modern. Dirancang untuk lingkungan switchgear tegangan menengah seperti GIS, RMU, dan gardu induk kompak, produk ini memberikan kinerja pengukuran yang stabil dalam kondisi pengoperasian yang kompleks. Ini mengadopsi struktur berinsulasi penuh dengan rumah ABS tahan api dan penutup terminal transparan yang disegel untuk meningkatkan keselamatan dan visibilitas selama pemasangan kabel dan pemeliharaan.

Dalam praktik sirkuit pengukuran dan proteksi, ini banyak digunakan untuk pengambilan sampel arus real-time dan proteksi relai dalam sistem tenaga listrik. Struktur inti terpisah atau tipe cincinnya memungkinkan pemasangan langsung pada kabel primer atau busbar tanpa membongkar konduktor utama, sehingga meningkatkan efisiensi selama proyek retrofit atau pemeliharaan.

Desain Struktural & Prinsip Kerja

Itu dibangun dengan inti baja silikon toroidal dan insulasi pengecoran resin epoksi. Konduktor primer bertindak sebagai belitan satu putaran, yang secara signifikan meningkatkan efisiensi kopling magnetik dan mengurangi kehilangan energi selama pengoperasian.

Gulungan sekunder terbuat dari kawat tembaga dengan konduktivitas tinggi untuk memastikan keluaran arus yang stabil dan akurasi pengukuran. Struktur resin epoksi yang tersegel sepenuhnya meningkatkan ketahanan terhadap kelembapan, perlindungan debu, dan stabilitas mekanis jangka panjang.

Dalam aplikasi teknik kelistrikan, Through Core Current Transformer lebih disukai karena strukturnya yang ringkas dan kinerja yang andal dalam lingkungan pengoperasian berkelanjutan.

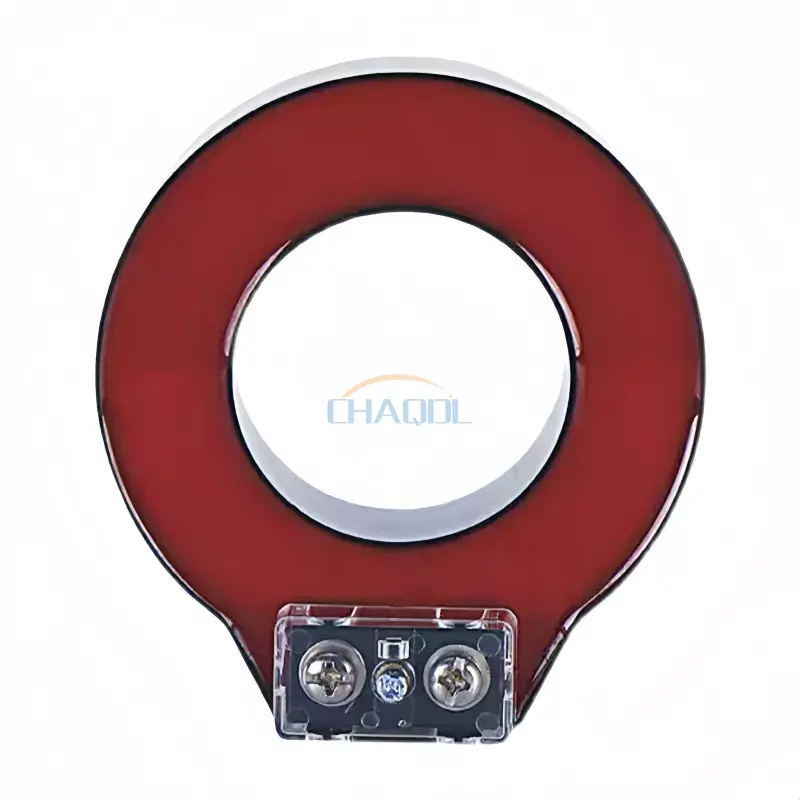

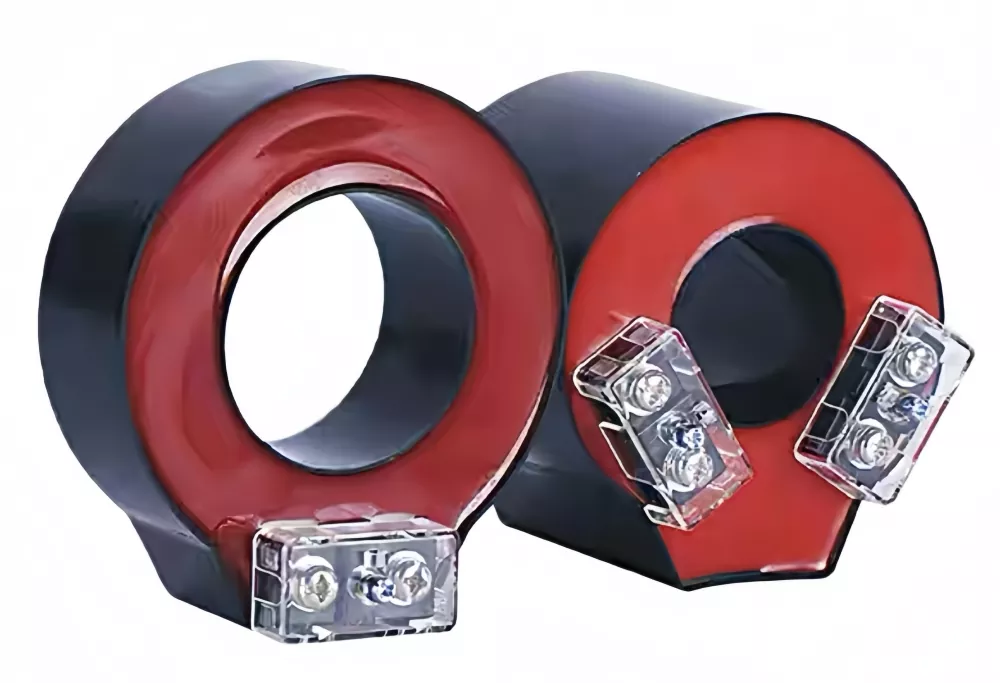

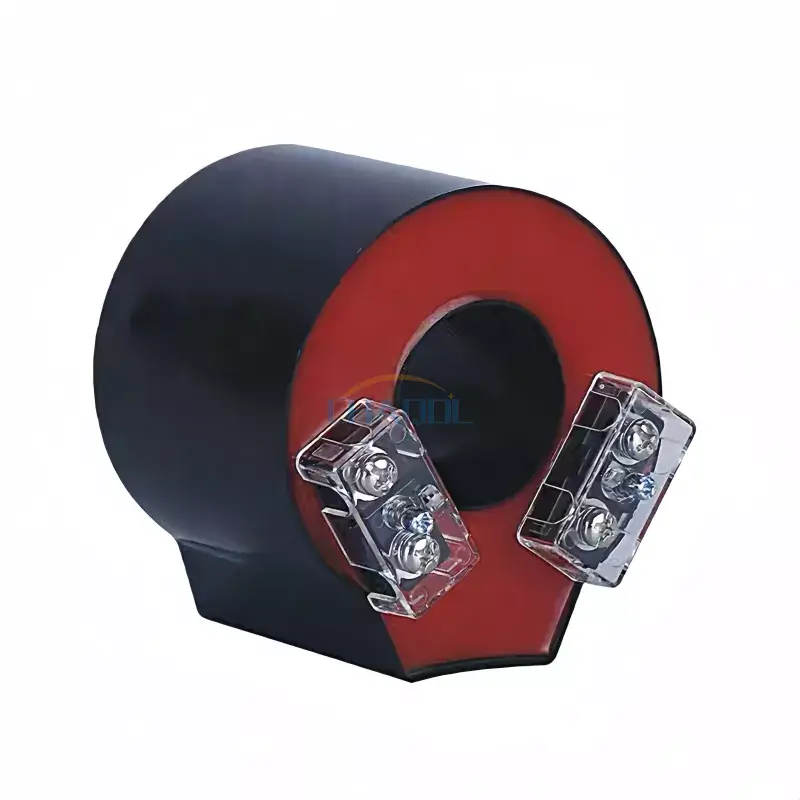

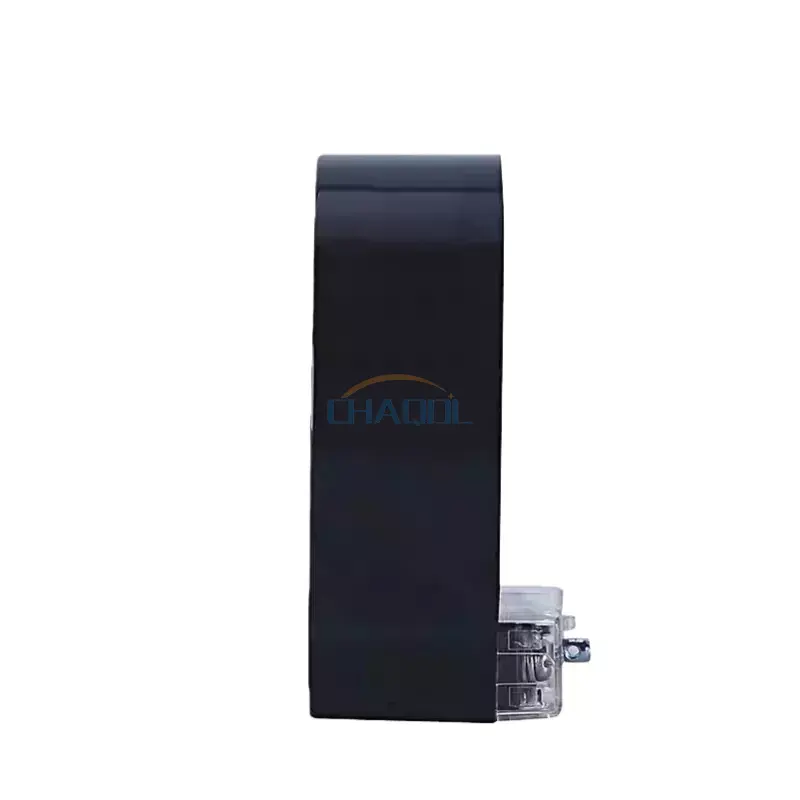

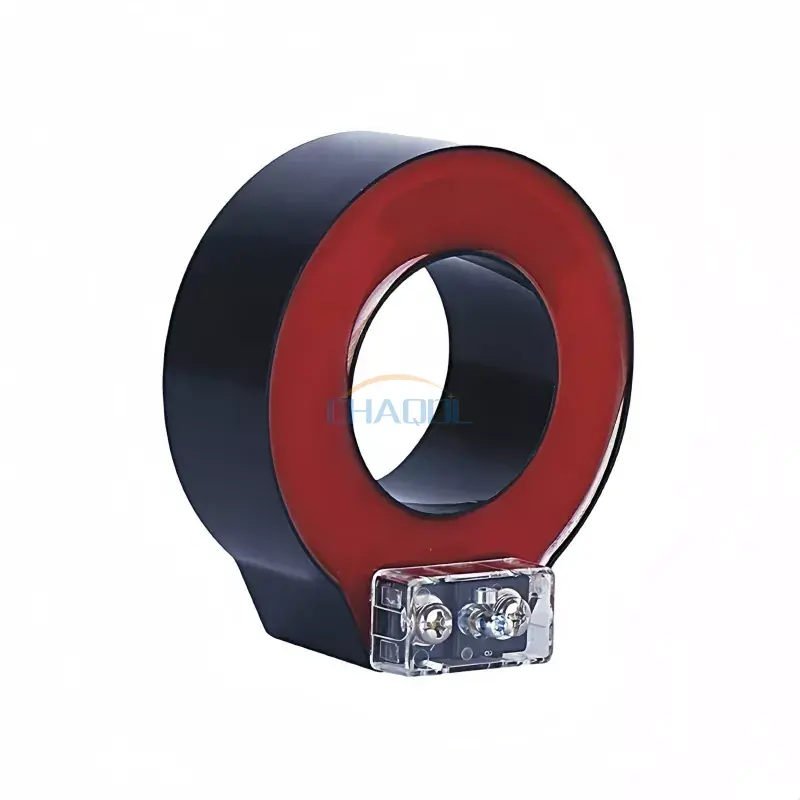

Tampilan gambar produk

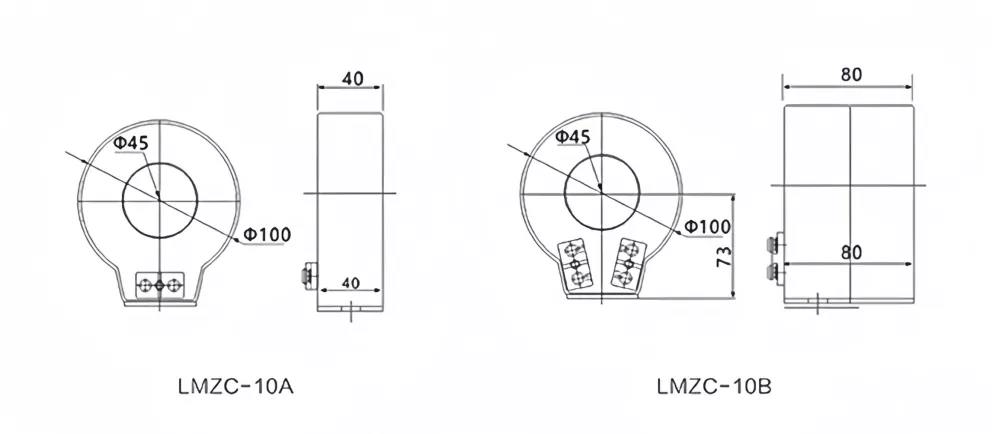

Diagram dimensi produk

Parameter Teknis

Ruang lingkup aplikasi dan catatan instalasi

Seri ini banyak diterapkan pada lemari distribusi tegangan rendah, panel meteran, dan sistem otomasi industri. Through Core Current Transformer sangat cocok untuk proyek retrofit di mana busbar atau kabel yang ada tidak dapat diputuskan sambungannya selama pemasangan. Mendukung pengoperasian berkelanjutan di lingkungan dalam ruangan dengan kelembapan dan kontrol suhu yang stabil.

Ruang Lingkup Aplikasi

Diterapkan secara luas dalam sistem tenaga listrik yang memerlukan pemantauan arus yang akurat dan koordinasi perlindungan. Sangat cocok untuk instalasi skala industri dan utilitas.

• Sistem switchgear tegangan rendah dan menengah
• Lemari distribusi daya dan panel pengukur
• Sistem perlindungan dan pemantauan gardu induk
• Sistem kontrol daya otomasi industri
• Sistem pembangkit listrik energi terbarukan

Persyaratan Instalasi

Pemasangan yang tepat sangat penting untuk memastikan keakuratan pengukuran dan pengoperasian yang aman. Konduktor primer harus melewati pusat inti untuk menjaga keseimbangan distribusi fluks magnet.

• Jaga agar konduktor tetap berada di tengah jendela inti
• Jangan biarkan sirkuit sekunder terbuka selama pengoperasian
• Pastikan grounding terminal sekunder dapat diandalkan
• Gunakan perangkat keras pemasangan berinsulasi untuk stabilitas mekanis

Keunggulan Kinerja

Dibandingkan dengan trafo arus konvensional, Trafo Arus Inti memberikan peningkatan efisiensi operasional dan stabilitas jangka panjang dalam sistem pengukuran kelistrikan.

• Akurasi pengukuran tinggi dengan respons linier yang stabil
• Kehilangan inti rendah dan peningkatan kinerja elektromagnetik
• Isolasi resin epoksi untuk meningkatkan ketahanan lingkungan
• Desain ringkas cocok untuk ruang pemasangan terbatas
• Masa pakai yang lama dengan persyaratan perawatan minimal

Pertanyaan Umum

Q1: Apa fungsi utama produk ini?
A: Digunakan untuk pengukuran dan proteksi arus pada sistem kelistrikan, terutama dalam aplikasi distribusi dan pengukuran.

Q2: Bisakah dipasang tanpa mematikan sistem?
J: Ya, desain inti terpisahnya memungkinkan pemasangan tanpa melepaskan konduktor utama.

Q3: Sistem apa yang kompatibel dengannya?
J: Sangat cocok untuk switchgear tegangan rendah dan menengah, termasuk RMU dan panel kontrol.

Q4: Berapa tingkat insulasinya?
J: Tingkat insulasi dirancang untuk lingkungan distribusi industri dan memastikan pengoperasian yang aman dalam kondisi tegangan pengenal.

Q5: Bisakah digunakan di luar ruangan?
A: Ini terutama dirancang untuk penggunaan di dalam ruangan; pemasangan di luar ruangan memerlukan penutup pelindung tambahan.

Q6: Seberapa sering memerlukan pemeliharaan?
J: Dalam kondisi pengoperasian normal, pemeriksaan berkala sudah cukup, tanpa perlu perawatan berkala.

Catatan akhir: Transformator Arus Inti Ini dirancang untuk pengoperasian stabil jangka panjang dalam sistem distribusi daya modern, memastikan kinerja pengukuran dan perlindungan yang andal.
