Pemutus Sirkuit Terpasang di Tiang Luar Ruangan 12KV

Model:ZW20-12F

Anqiang Power adalah produsen pemutus sirkuit yang dipasang di tiang luar ruangan 12kV di Tiongkok. Peralatan distribusi listrik yang dipasang di tiang luar ruangan ini memiliki tegangan pengenal 12kV dan beroperasi pada AC tiga fase 50Hz. Ini memiliki kemampuan penutupan kembali yang sangat baik ketika digunakan dengan pengontrol, memenuhi persyaratan sistem otomasi distribusi. Ini terutama digunakan untuk menghidupkan dan mematikan arus beban dan arus hubung singkat dalam sistem tenaga 10kV, dan digunakan di gardu induk dan sistem distribusi perusahaan industri dan pertambangan.

mengirimkan permintaan

Deskripsi Produk

Kekuatan Anqiangmenghadirkan seri ZW20-12F, generasi berikutnyaPemutus sirkuit yang dipasang di tiang luar ruangan 12KVdirancang untuk sistem distribusi overhead AC 50Hz tiga fase. Direkayasa dengan teknologi interupsi vakum canggih dan penutup tertutup gas SF6 (desain tekanan pengukur nol), pemutus ini dengan mulus mengintegrasikan fungsi pemutus sirkuit vakum, recloser, dan sectionalizer. Baik Anda mengoperasikan jaringan elektrifikasi pedesaan, sistem distribusi kawasan industri, atau proyek otomatisasi jaringan pintar, ZW20-12F memberikan perlindungan kesalahan yang andal dan kemampuan kendali jarak jauh.

ZW20-12F vs Pemutus Luar Ruangan Tradisional

Pemutus Luar Ruangan ZW20-12F

Desain Pemasangan di Tiang Tingkat Lanjut

✓ Tekanan pengukur nol gas SF6– Aman & ramah lingkungan
✓ Konektor penerbangan untuk kabel sekunder– Integrasi pengontrol yang mudah
✓ Struktur tersegel bebas perawatan
✓ Dibangun untuk sistem otomasi distribusi (DA).

Pemutus Tradisional

Pemutus Oli/SF6 Konvensional

✓ Membutuhkan perawatan berkala
✓ Operasi tekanan gas yang lebih tinggi
✓ Kabel kontrol yang besar
✓ Fungsionalitas penutupan kembali terbatas

📍 Panduan Aplikasi & Seleksi: Skenario dunia nyata

✅ Skenario 1: Jaringan Elektrifikasi Pedesaan 10kV (Saluran Udara)
MenggunakanZW20-12Fsebagai alat proteksi utama pada jalur cabang. Dengan pengontrol recloser otomatis, ini menghilangkan kesalahan sementara dan mengurangi waktu pemadaman. Konektor penerbangan menyederhanakan pemasangan kabel di lapangan.

✅ Skenario 2: Sistem Distribusi Kawasan Industri
ZW20-12F menangani arus beban 630/1000A dan memutus gangguan hubung singkat hingga 25kA. Desainnya yang bebas perawatan mengurangi biaya operasional untuk distribusi listrik pabrik.

✅ Skenario 3: Otomatisasi Jaringan Cerdas (Otomasi Pengumpan)
Ketika dipasangkan dengan pengontrol otomasi pengumpan, ZW20-12F mendukung pemantauan jarak jauh, isolasi kesalahan, dan pemulihan layanan — ideal untuk proyek otomasi distribusi modern.

📋 Spesifikasi Teknis – Tipe diuji (GB/T 1984 / IEC 62271-100)

Proyek	Nilai parameter
Tegangan terukur	12kV
Frekuensi terukur	50Hz
Nilai saat ini	630/1000 A
Nilai arus pemutusan hubung singkat	20/25 kA
Nilai puncak menahan arus	50/63 kA
Dinilai menahan arus dalam waktu singkat	20/25 kA
Nilai arus hubung singkat yang dibuat	50/63 kA
Urutan pengoperasian yang dinilai	Buka - 0,3 detik - Tutup - 180 detik - Buka - Tutup
Kehidupan mekanis	10.000 kali
Nilai siklus pemutusan arus	10.000 kali
Nilai kapasitas pemutusan hubung singkat	30 kali
Tekanan terukur gas SF6	0Mpa

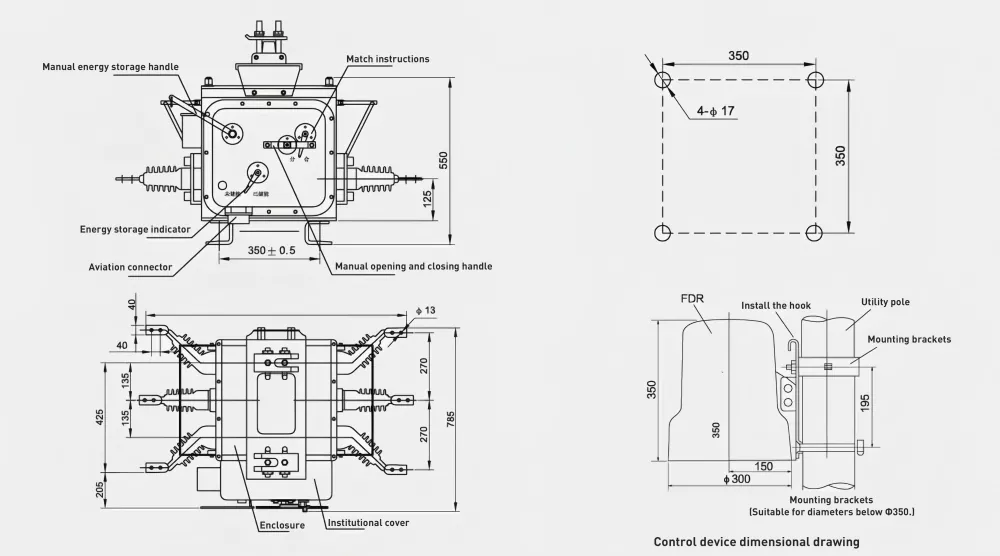

📐 Dimensi Produk & Rincian Komponen

ZW20-12F outdoor pole mounted circuit breaker dimensions

Tata Letak Mekanis ZW20-12F– 1. Pemutus vakum, 2. Mekanisme pengoperasian pegas, 3. Transformator arus, 4. Penutup tertutup SF6, 5. Konektor penerbangan (kontrol sekunder), 6. Pegangan pengoperasian manual, 7. Terminal grounding, 8. Braket pemasangan tiang, 9. Ruang busur api.

ZW20-12F memiliki fitur adesain kompak dan ringanyang dipasang langsung pada tiang beton. Itukonektor penerbanganmenyederhanakan pemasangan kabel di lapangan antara pemutus dan pengontrol cerdas, sehingga secara signifikan mengurangi waktu pemasangan dibandingkan dengan blok terminal tradisional.

🏭 Mengapa Kekuatan Anqiang? – Mitra terpercaya Anda untuk pemutus sirkuit luar ruangan

Pabrik langsung– Tidak ada perantara, harga dan waktu tunggu lebih baik (15-25 hari).
Jenis diuji– GB/T 1984, IEC 62271-100, bersertifikat penuh.
Kustomisasi siap– Integrasi pengontrol, peringkat arus khusus, branding OEM.
Referensi global– Disuplai ke Asia Tenggara, Timur Tengah, Afrika, Amerika Selatan.

📌 Referensi proyek nyata:

✅ Indonesia– 500+ unit ZW20-12F dikerahkan dalam proyek elektrifikasi pedesaan di Jawa dan Sumatera (2023–2025).

✅ Filipina– 300 set ZW20-12F dengan pengontrol recloser otomatis yang dipasok ke NGCP untuk peningkatan otomatisasi pengumpan 10kV.

Pertanyaan yang Sering Diajukan

Q1: Apa perbedaan antara ZW20-12F dan pemutus arus luar ruangan tradisional?
J: ZW20-12F dilengkapi desain tekanan pengukur nol gas SF6 (aman & ramah lingkungan), konektor penerbangan untuk integrasi pengontrol yang mudah, dan struktur tersegel bebas perawatan. Pemutus arus tradisional memerlukan perawatan berkala dan memiliki kabel yang lebih rumit.

Q2: Dapatkah pemutus ini digunakan dengan pengontrol recloser otomatis?
J: Ya. ZW20-12F dirancang untuk otomatisasi distribusi. Ketika dipasangkan dengan pengontrol recloser, ia mendukung penghapusan kesalahan otomatis dan beberapa urutan penutupan kembali (Buka - 0,3 detik - Tutup - 180 detik - Buka - Tutup).

Q3: Berapa umur mekanis ZW20-12F?
J: 10.000 pengoperasian mekanis dalam kondisi servis normal, berkat mekanisme pengoperasian pegas yang kuat dan interupsi vakum tersegel.

Q4: Apakah pemutus bebas perawatan? Maksudnya itu apa?
J: Ya. Gas SF6 disegel pada tekanan pengukur nol, sehingga menghilangkan kebutuhan pengisian ulang gas secara berkala. Pemutus vakum tidak memerlukan perawatan kontak. Hal ini secara signifikan mengurangi biaya operasional.

Q5: Apakah Anda menyediakan layanan OEM/ODM?
J: Tentu saja. Kami menawarkan pencitraan merek khusus, konfigurasi peringkat spesifik saat ini, dan integrasi pengontrol. Sampel pra-produksi tersedia dengan waktu tunggu 7-10 hari.
