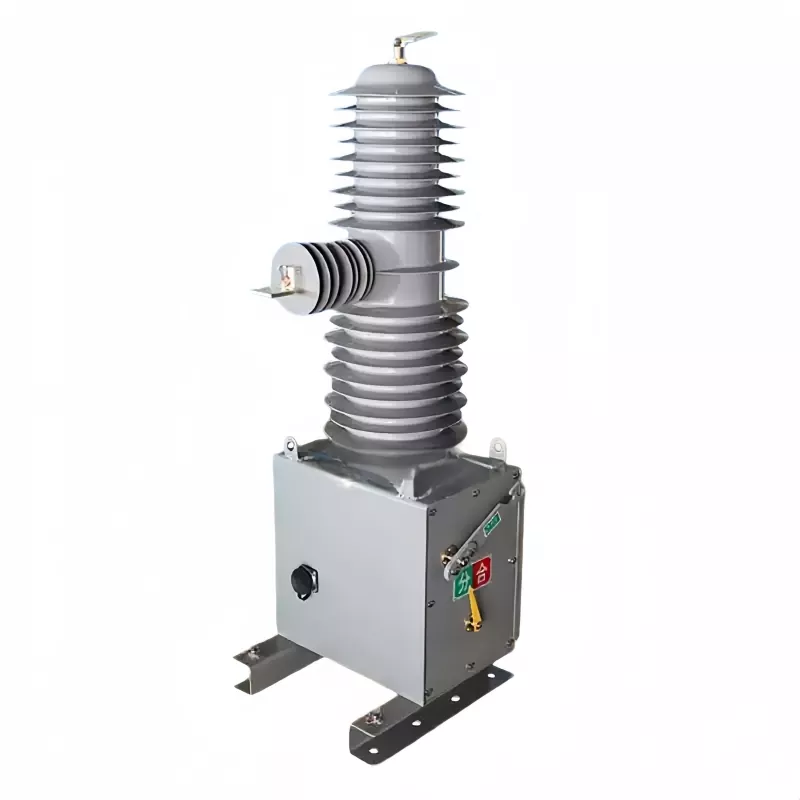

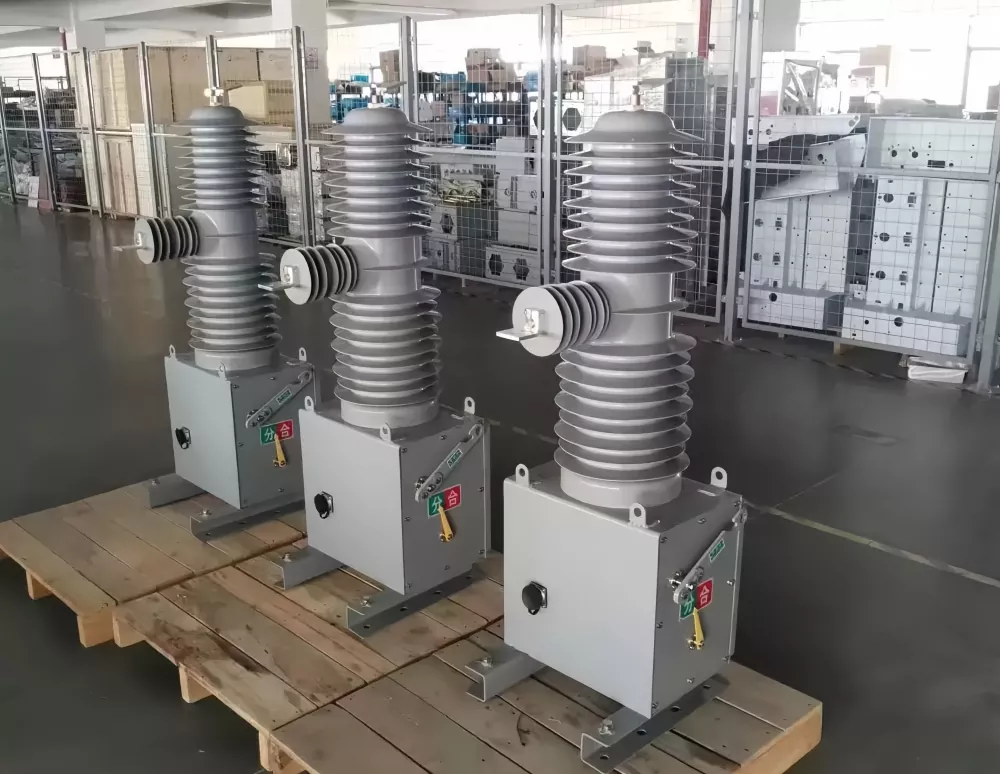

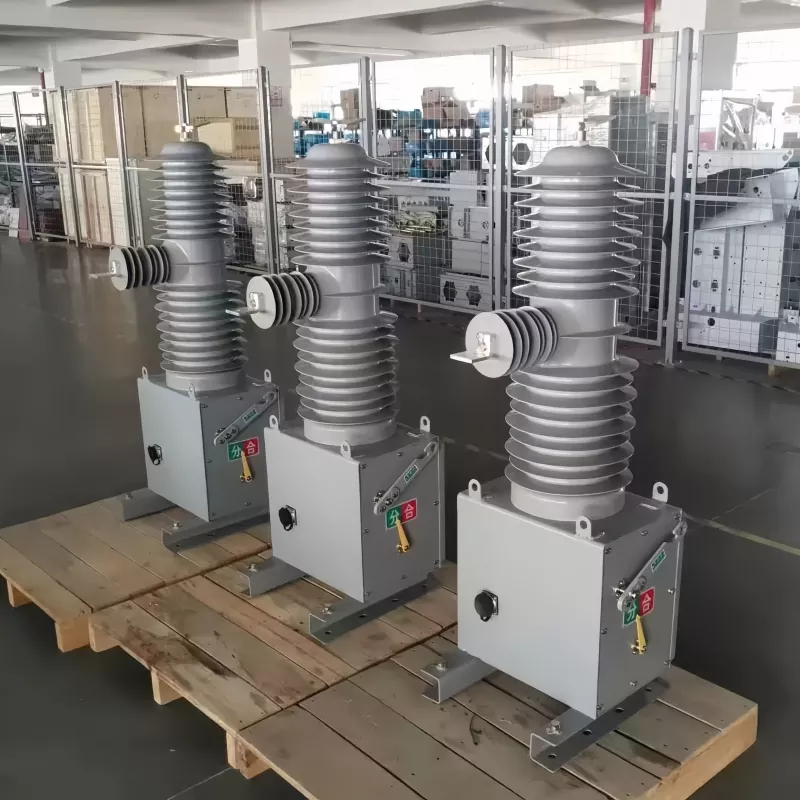

ItuPemutus Sirkuit Luar Ruangan Tiang Tunggal 33kVdirancang untuk peralihan dan perlindungan yang andal dalam sistem distribusi overhead tegangan menengah. Ini banyak digunakan untuk memutus arus beban, arus gangguan, dan kondisi hubung singkat di jaringan listrik modern. Dengan struktur luar ruangan yang kokoh dan kinerja pemadaman busur api yang optimal, peralatan ini memastikan pengoperasian yang stabil bahkan dalam kondisi lingkungan yang keras.
Dibangun dengan mekanisme pengoperasian magnet permanen dan komponen insulasi berkekuatan tinggi,Pemutus Sirkuit Luar Ruangan Tiang Tunggal 33kVmemberikan respons yang cepat, masa pakai yang lama, dan kebutuhan perawatan yang minimal, sehingga cocok untuk jaringan utilitas, gardu induk, dan sistem distribusi tenaga industri.
|
Proyek |
Nilai Numerik |
|
Nilai Tegangan |
35 persegi panjang |
|
Nilai Saat Ini |
630/1250A |
|
Frekuensi yang Dinilai |
50/60Hz |
|
Tegangan Penahan Frekuensi Daya 1 Menit |
80/95 meter persegi |
|
Tegangan Tahan Impuls Petir (Puncak) |
185 meter persegi |
|
Nilai Arus Pemutusan Hubungan Pendek |
20/25/31,5 kA |
|
Nilai Arus Pembuatan Sirkuit Pendek (Puncak) |
80 kA |
|
Nilai Puncak Menahan Arus |
80 kA |
|
4S Durasi Pendek Menahan Arus |
31,5 kA |
|
Siklus Operasi Terukur |
Buka–0,3dtk–Tutup/Buka–180dtk–Tutup/Buka–180dtk–Tutup/Buka–60dtk–Pulihkan |
|
Operasi Pemutusan Hubungan Pendek yang Dinilai |
30 kali |
|
Kehidupan Mekanik |
20.000 kali |
|
Tegangan Kontrol Mekanisme Magnet Permanen |
DC220V |
|
Uji Tegangan Tahan Frekuensi Daya Sirkuit Sekunder 1 Menit |
2 persegi panjang |
|
Nama Parameter |
Data |
|
Kesenjangan Kontak |
18±1mm |
|
Hubungi Perjalanan Berlebihan |
4±0,5mm |
|
Kecepatan Pembukaan |
1,4-1,8 m/dtk |
|
Kecepatan Penutupan |
0,8-1,2 m/dtk |
|
Kontak Menutup Waktu Pentalan |
<=5 mdtk |
|
Jarak Pusat Fase-ke-Fase |
560±2mm |
|
Asinkroni Peralihan Tiga Fase |
<=3 mdtk |
|
Resistensi Loop Konduksi Fase-ke-Fase |
μΩ |
|
Waktu penutupan |
25-45 mdtk |
|
Waktu Pembukaan |
20-45 mdtk |
|
Berat |
100Kg |
Pemasangan yang benarPemutus Sirkuit Luar Ruangan Tiang Tunggal 33kVsangat penting untuk memastikan keandalan jangka panjang dan pengoperasian yang aman. Unit harus dipasang pada struktur tiang yang stabil atau rangka baja dengan sambungan ground yang benar.
Setelah pemasangan, uji peralihan tanpa beban harus dilakukan untuk memastikan kelancaran pengoperasian dan pengaturan waktu mekanisme yang tepat.
1. Suhu udara sekitar: -30°C hingga +60°C;
2. Ketinggian: Tidak melebihi 2000 meter;
3. Kecepatan angin: Tidak melebihi 34 m/s;
4. Getaran atau aktivitas seismik yang berasal dari luar switchgear dan peralatan kendali dapat diabaikan;
5. Derajat pencemaran: Tingkat IV;
6. Suhu penyimpanan: -40°C hingga +85°C.
Q1: Apa fungsi utama Pemutus Sirkuit Luar Ruangan Tiang Tunggal 33kV?
J: Digunakan untuk memutus dan mengisolasi arus gangguan dalam sistem distribusi overhead tegangan menengah, memastikan pengoperasian jaringan yang aman dan perlindungan peralatan hilir.
Q2: Dapatkah pemutus sirkuit ini beroperasi di lingkungan luar ruangan yang keras?
A: Ya, ini dirancang untuk polusi tinggi, angin kencang, dan variasi suhu yang luas, sehingga cocok untuk penggunaan luar ruangan jangka panjang.
Q3: Apakah Pemutus Sirkuit Luar Ruangan Tiang Tunggal 33kV memerlukan perawatan rutin?
J: Desainnya bebas perawatan dalam kondisi pengoperasian normal, berkat mekanisme tersegel dan komponen yang tahan lama.
Q4: Jenis metode instalasi apa yang direkomendasikan?
J: Pemasangan di tiang dengan ground yang aman direkomendasikan untuk keselamatan dan kinerja yang optimal.
Q5: Tingkat perlindungan apa yang didukungnya?
J: Ini dirancang untuk isolasi tinggi dan ketahanan terhadap polusi, cocok untuk lingkungan polusi Tingkat IV.
