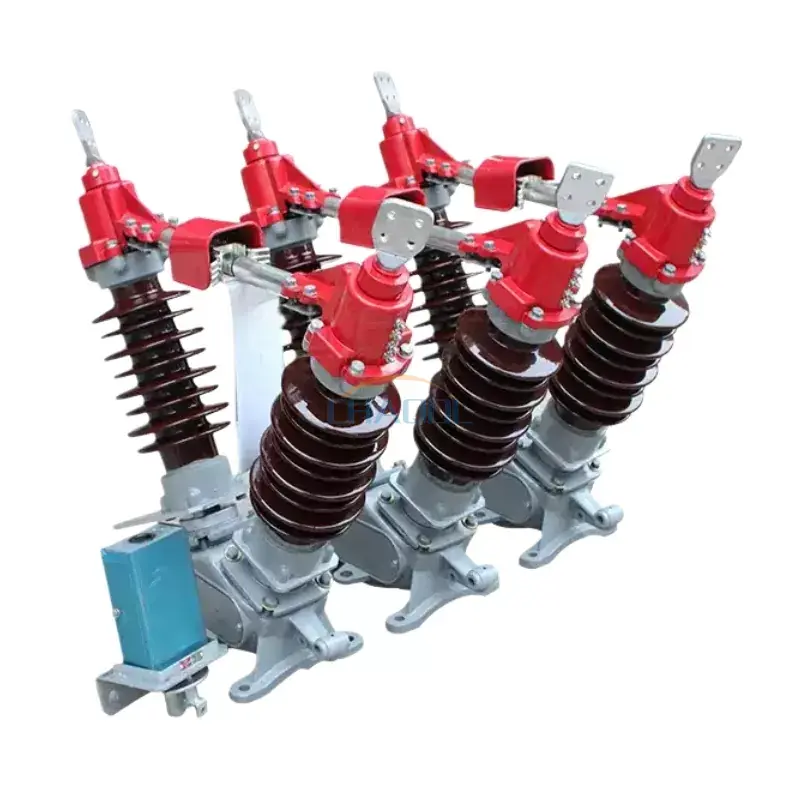

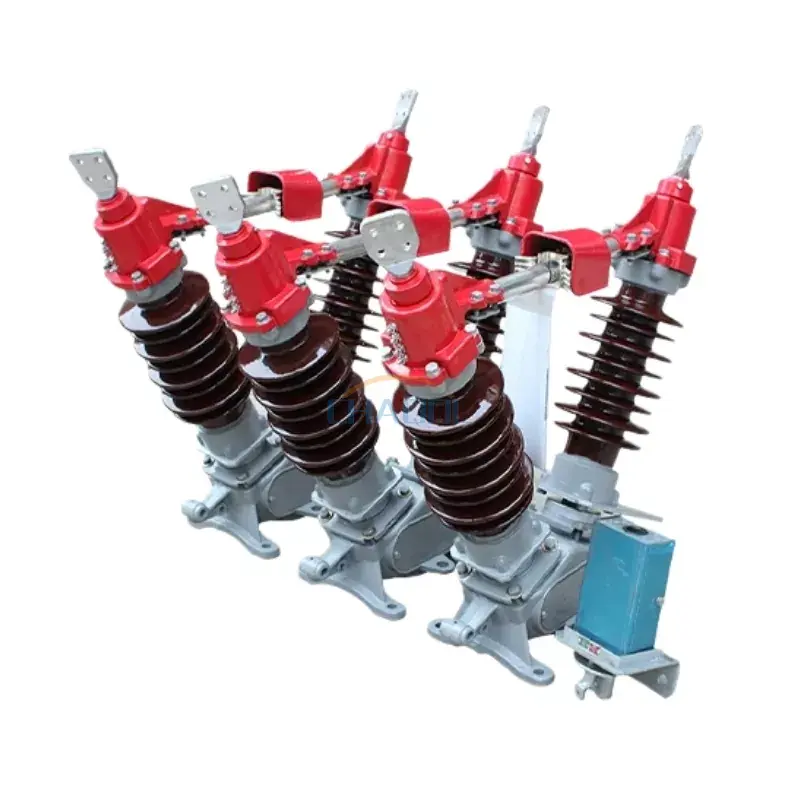

Sakelar Pemutus Luar Ruangan 40.5KV

Model:GW5-40.5

Sakelar pemutus luar ruangan 40,5KV yang dikembangkan secara independen oleh Anqiang Power adalah tipe kolom ganda, pemutus horizontal, bukaan tengah, dan dapat dilengkapi dengan sakelar pembumian di satu atau kedua sisi. Ini adalah perangkat tegangan tinggi luar ruangan yang cocok untuk aplikasi AC 50Hz, dengan tingkat tegangan pengenal 40.5KV, 72.5KV, dan 126KV. Kami dapat menyesuaikannya sesuai dengan gambar atau kebutuhan pelanggan.

mengirimkan permintaan

Deskripsi Produk

Seri GW5Sakelar Pemutus Luar Ruangan 40.5KVdirancang untuk jaringan transmisi dan distribusi tegangan menengah dan tinggi yang beroperasi pada kondisi AC 50Hz. Ini banyak digunakan di gardu induk dan pembangkit listrik untuk mengisolasi sirkuit di bawah tegangan dengan aman tanpa arus beban. Strukturnya mengadopsi mekanisme pembukaan tipe V horizontal dua kolom, memastikan jarak listrik yang stabil dan keandalan mekanis yang kuat di lingkungan luar ruangan yang keras.

Dibandingkan dengan saklar isolasi tradisional, iniSakelar Pemutus Luar Ruangan 40.5KVmemberikan peningkatan ketahanan terhadap angin, peningkatan kinerja anti-polusi, dan sistem kontak yang lebih stabil, sehingga cocok untuk pengoperasian jangka panjang di wilayah pesisir, gurun, dan wilayah dengan kelembapan tinggi.

Fitur Desain Utama

Struktur bukaan horizontal berbentuk V dua kolom untuk meningkatkan stabilitas
Desain tiang modular dengan porselen berkekuatan tinggi atau isolator komposit
Mendukung mode operasi manual dan bermotor
Konfigurasi grounding opsional: non-grounded, single-grounded, double-grounded
Sistem interlocking mekanis antara blade utama dan blade grounding untuk keselamatan
Peningkatan ketahanan terhadap korosi untuk layanan jangka panjang di luar ruangan

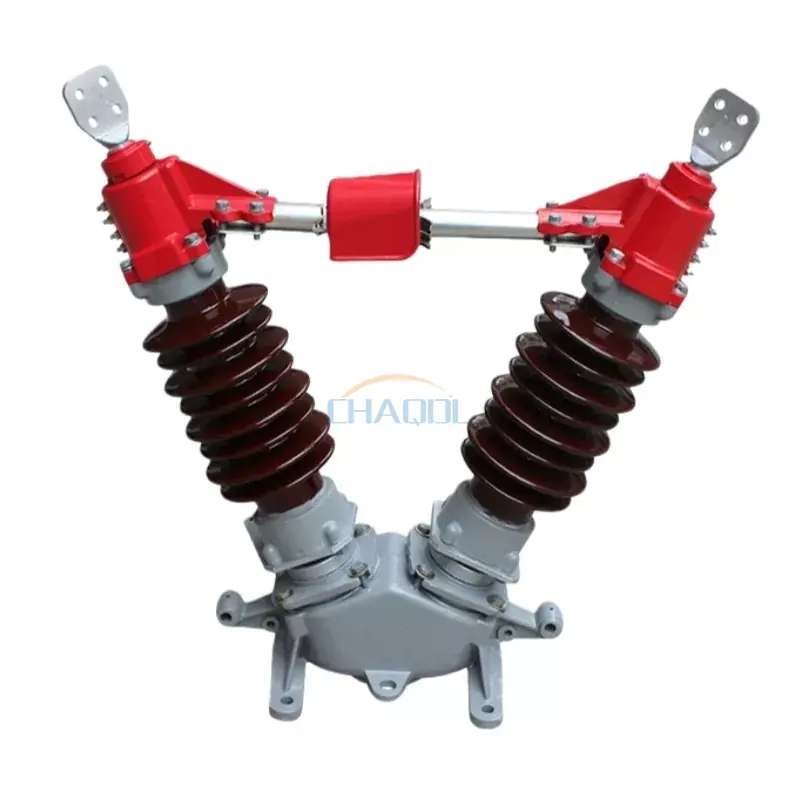

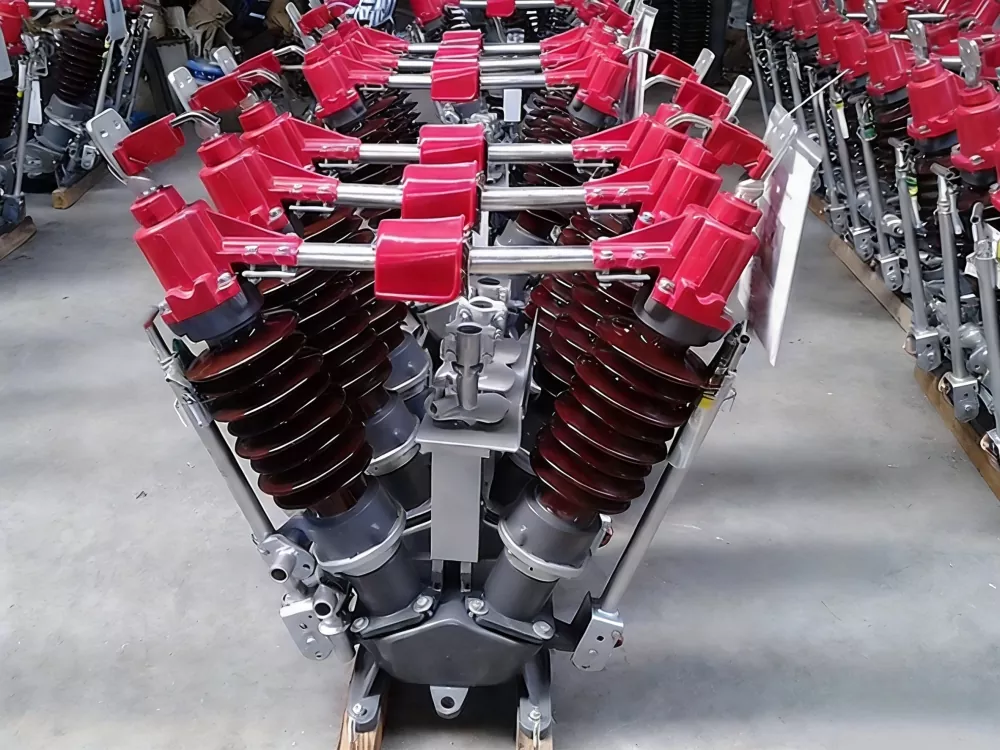

Foto Produk Sebenarnya

40.5KV Outdoor Disconnecting Switch

Parameter Teknis

Nama Proyek			Nilai parameter
Tegangan terukur			40.5KV	72.5KV			126KV
Tingkat insulasi terukur	Frekuensi daya 1 menit menahan tegangan		95/115 persegi	140/160 persegi			230/245KV
	Impuls petir menahan tegangan		185/215 KV	325/375 persegi			550/630 persegi
Frekuensi terukur			50Hz
Nilai saat ini			630/1250A	1600A			2000A
Nilai durasi hubung singkat			4/2 detik
Beban mekanis terminal terukur	Beban memanjang horisontal		750N	1000N
	Beban lateral horizontal		500N	750N
	Kekuatan vertikal		750N	1000N
Jarak rambat			1013/1256mm	1813/2248mm
Kehidupan mekanis			2000 kali
Mekanisme yang dioperasikan secara manual			CS17,CS17G
Mekanisme operasi yang digerakkan oleh motor		Model	CJ5/CJ6
		Tegangan motor	AC220/380,DC220
		Tegangan rangkaian kontrol	AC220,DC220
		Waktu pembukaan (pemutus arus)	6±1 detik
Berat produk		Tidak membumi	360kg		500kg	800kg
		Landasan tunggal	390kg		560kg	900kg
		Landasan ganda	430kg		620kg	1000kg

Diagram Dimensi Produk

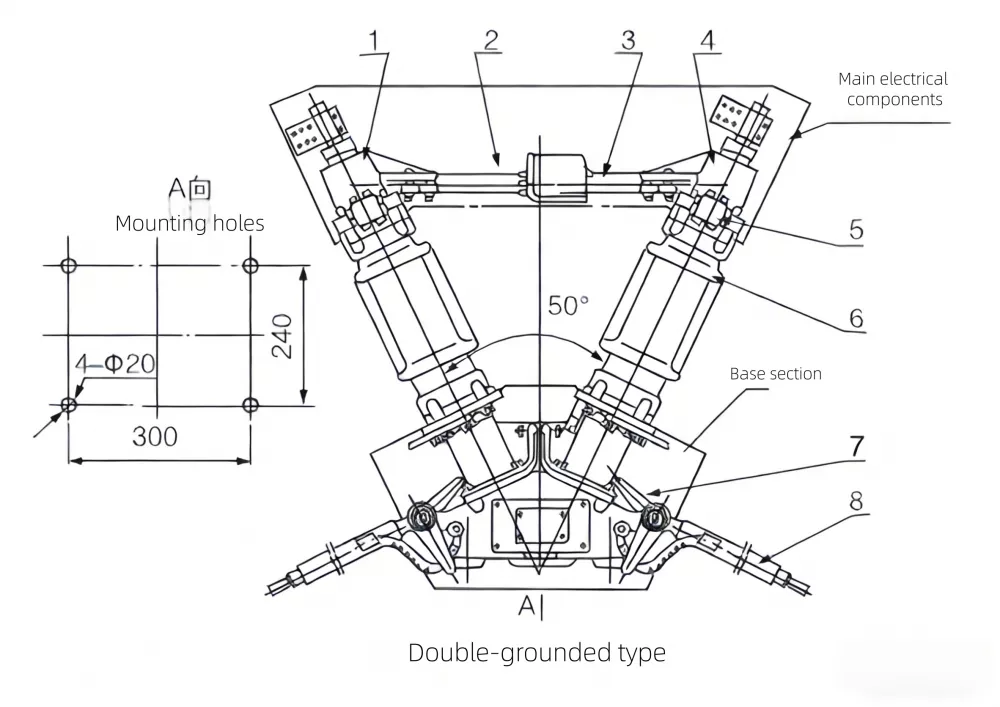

Diagram Dimensi Sakelar Pemutus Luar Ruangan GW5-40.5KV

40.5KV Outdoor Disconnecting Switch Dimensions Diagram

1. Blok terminal
2. Kontak utama
3. Jari kontak utama
4. Blok terminal
5. Jari kontak grounding
6. Pos isolator
7. Batasi pelat
8. Saklar pembumian

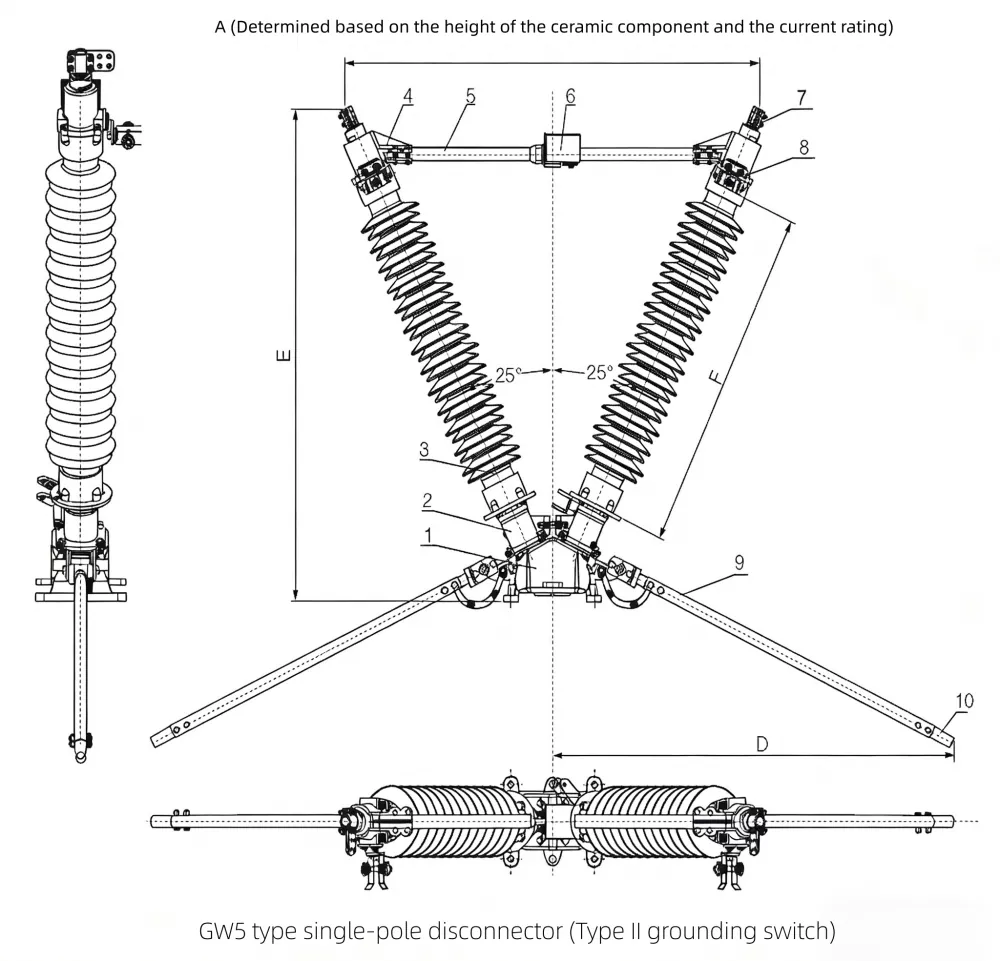

GW5-126 Diagram Dimensi Saklar Pemutus Luar Ruangan

Outdoor High Voltage Disconnect Switch Diagram

1. Basis
2. Dukungan
3. Pos isolasi
4. Blok terminal
5. Batang konduktif poros bulat
6. Batang konduktif poros persegi
7. Penjepit terminal
8. Kontak stasioner sakelar pembumian
9. Tabung aluminium saklar grounding
10. Kontak sakelar pembumian

Perbandingan Dengan Produk Sejenis

Butir Evaluasi	Sakelar Pemutus Luar Ruangan GW5 40.5KV kami	Model Pesaing Konvensional
Stabilitas struktural	Desain diperkuat tipe V kolom ganda dengan hambatan angin lebih tinggi	Struktur kolom tunggal, stabilitas mekanik lebih rendah
Hubungi kinerja	Jari kontak berlapis perak, distribusi tekanan yang dioptimalkan	Kontak tembaga standar, keausan lebih cepat
Daya tahan luar ruangan	Lapisan anti korosi + sistem isolator yang diperkuat	Lapisan dasar, kinerja pantai terbatas
Fleksibilitas operasi	Mendukung operasi manual + bermotor dengan perlindungan interlock	Sebagian besar operasi manual saja
Biaya pemeliharaan	Rendah karena umur mekanis yang panjang (2000 siklus)	Frekuensi perawatan lebih tinggi

Skenario Aplikasi

ItuSakelar Pemutus Luar Ruangan 40.5KVditerapkan secara luas di:

Gardu induk dan gardu induk tegangan tinggi
Sistem isolasi saluran transmisi listrik
Jaringan distribusi tenaga industri
Titik koneksi jaringan energi terbarukan (pembangkit listrik tenaga angin & surya)
Proyek peningkatan jaringan listrik perkotaan dan pedesaan

Dengan desain mekanis yang kokoh dan kinerja kelistrikan yang stabil, pemisah ini merupakan pilihan yang andal bagi operator yang memerlukan keselamatan jangka panjang dan efisiensi operasional di lingkungan luar ruangan.
