Sakelar Pemutus Tegangan Tinggi Luar Ruangan

Model:GW4-12(40.5/72.5/126)

Sakelar Pemutus Tegangan Tinggi Luar Ruangan Anqiang Power adalah peralatan yang umum digunakan dalam sistem tenaga. Fungsi utamanya adalah untuk mengisolasi tegangan selama pemeliharaan peralatan atau saluran untuk memastikan keamanan. Mereka tidak dapat memutus arus beban atau arus hubung singkat dan harus digunakan bersama dengan pemutus arus. Saat mematikan daya, pemutus arus harus dibuka terlebih dahulu, diikuti dengan sakelar pemutus; saat memulihkan daya, sakelar pemutus harus ditutup terlebih dahulu, diikuti oleh pemutus arus.

mengirimkan permintaan

Deskripsi Produk

ItuSakelar Pemutus Tegangan Tinggi Luar Ruangandirancang untuk isolasi sirkuit yang andal dalam sistem tenaga AC luar ruangan mulai dari 40,5kV hingga 220kV. Ini diterapkan secara luas di gardu induk, jalur transmisi, dan stasiun peralihan jaringan di mana isolasi yang terlihat dan keselamatan mekanis diperlukan dalam kondisi tegangan tinggi.

Seri GW4 ini dirancang dengan struktur terbuka yang kokoh, memastikan pengoperasian yang stabil dalam kondisi cuaca buruk seperti hujan lebat, es, beban angin, dan lingkungan polusi. Mendukung mode operasi manual dan bermotor, memberikan fleksibilitas untuk tingkat otomatisasi jaringan yang berbeda.

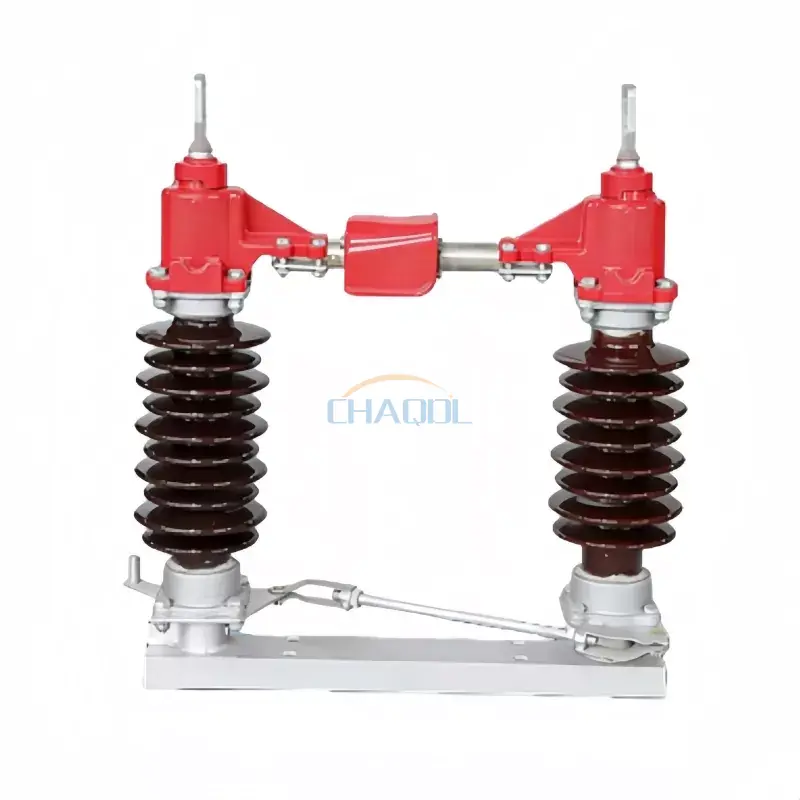

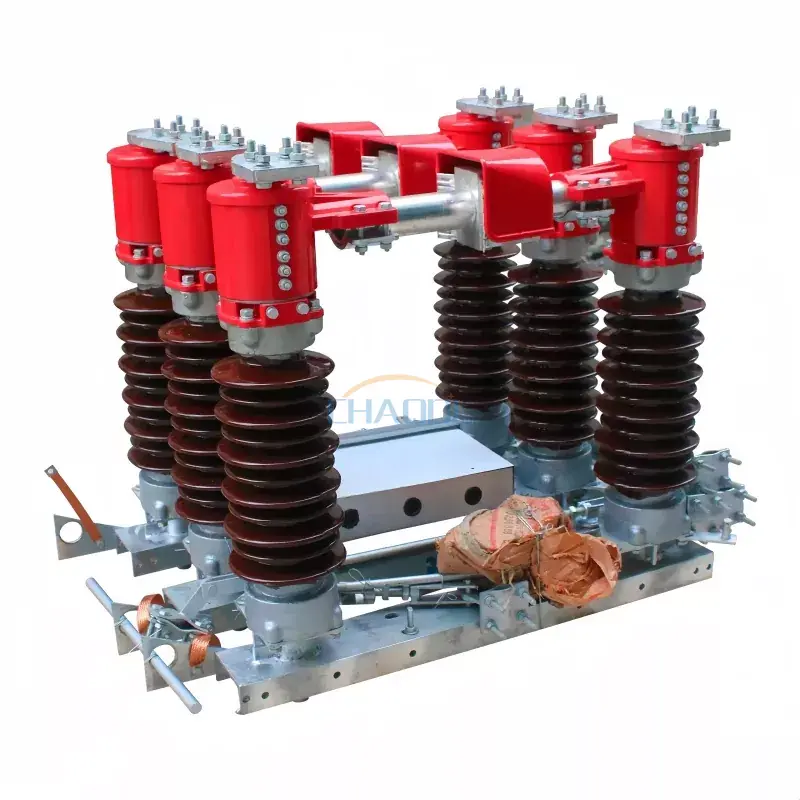

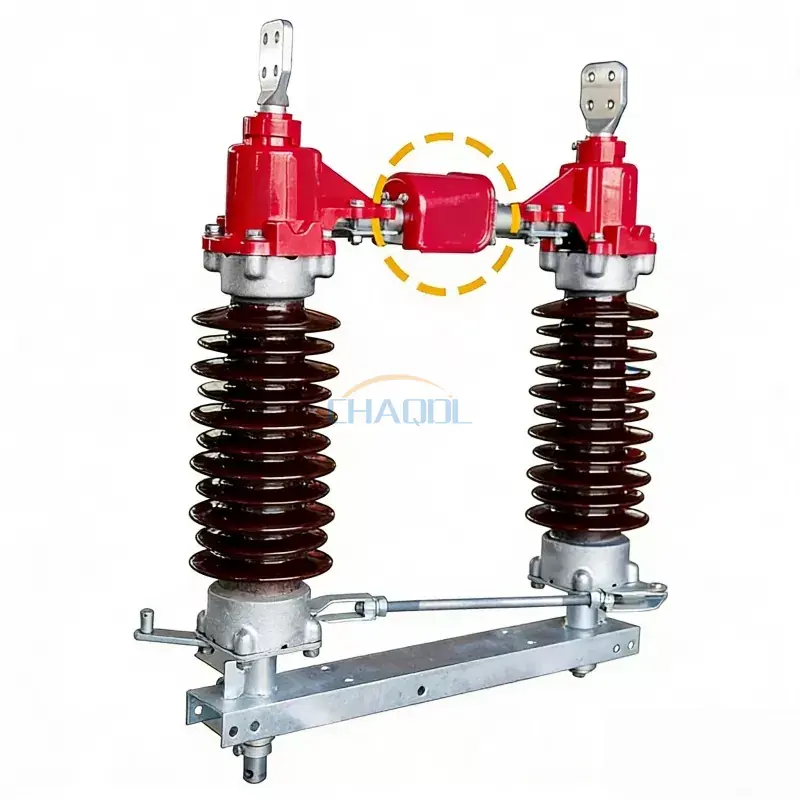

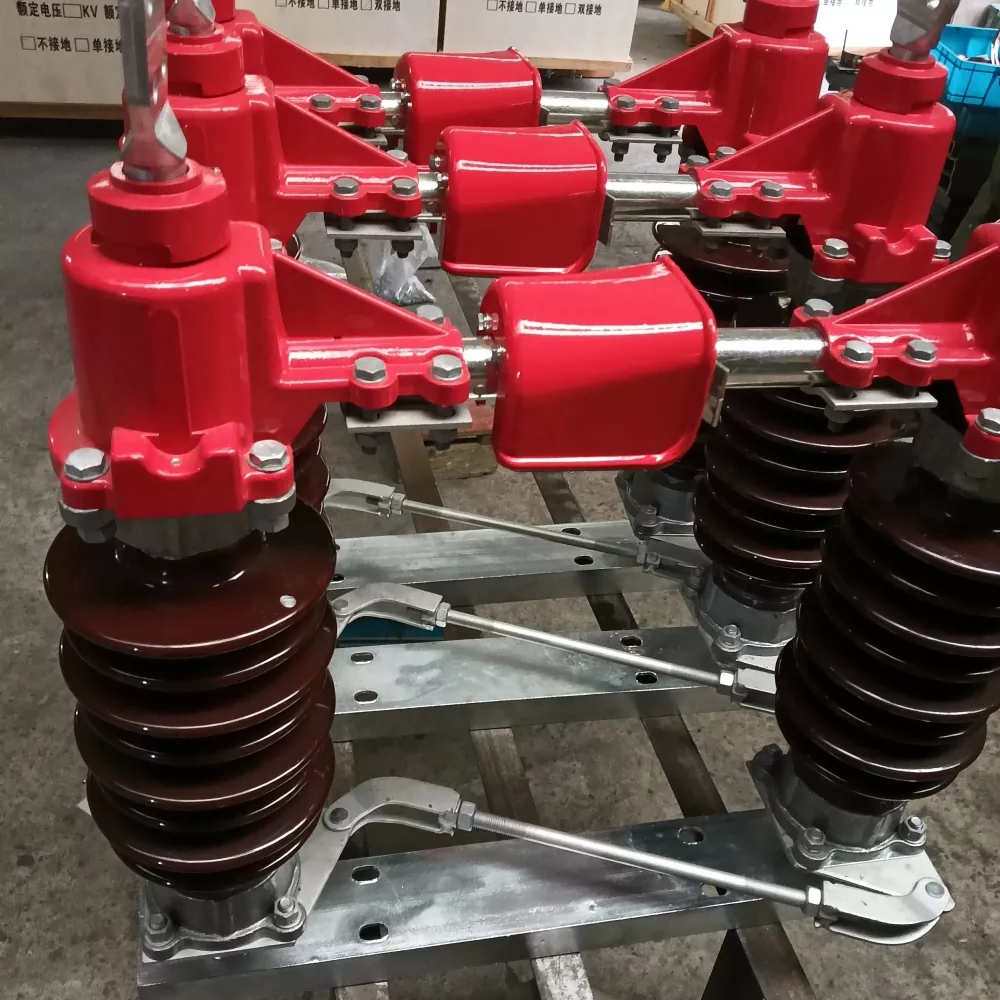

Foto Produk

Outdoor High Voltage Disconnect Switch GW4 Series

Desain Struktural dan Fitur Rekayasa

Sakelar ini mengadopsi struktur pisau putar horizontal dengan isolator tiang porselen, tabung konduktif, dan rangka dasar baja galvanis berkekuatan tinggi. Sistem hubungan mekanis memastikan operasi tiga fase tersinkronisasi, mengurangi risiko ketidaksejajaran selama peralihan.

Dibandingkan dengan isolator tradisional, iniSakelar Pemutus Tegangan Tinggi Luar Ruanganmeningkatkan keseragaman tekanan kontak dan mengurangi oksidasi pada sambungan konduktif, sehingga secara signifikan memperpanjang masa pakai dalam aplikasi luar ruangan jangka panjang.

Parameter Teknis

Nama Proyek			Nilai parameter
Tegangan terukur			40.5KV		72.5KV		126KV
Tingkat insulasi terukur	Frekuensi daya 1 menit menahan tegangan		95/115 persegi		140/160 persegi		230/245KV
	Impuls petir menahan tegangan		185/215 KV		325/375 persegi		550/630 persegi
Frekuensi terukur			50Hz
Nilai saat ini			400/630/1000A		1250/1600/2000A		3150/4000A
Dinilai menahan arus dalam waktu singkat			16/20/31.5kA		31,5/40kA		50kA
Nilai puncak menahan arus			40/50/63kA		80/100kA		125kA
Nilai durasi hubung singkat			4/2 detik
Beban mekanis terminal terukur	Beban memanjang horisontal		750N		1000N
	Beban lateral horizontal		500N		750N
	Kekuatan vertikal		750N		1000N
Kehidupan mekanis			2000 kali
Mekanisme yang dioperasikan secara manual		Tanpa landasan	CS11(P)
		Landasan tunggal	CS 8-6D(P)
		Landasan ganda	Pemotong utama CS14G, pemotong tanah CS11
		Tegangan rangkaian kontrol	AC 220/380,DC 220
Mekanisme operasi yang digerakkan oleh motor		Model	CJ5/CJ6
		Tegangan motor	AC220/380,DC220
		Tegangan rangkaian kontrol	AC220,DC220
		Waktu pembukaan (pemutus arus)	6±1 detik
Berat produk		Tidak membumi	360kg	500kg		700kg
		Landasan tunggal	410kg	600kg		800kg
		Landasan ganda	460kg	700kg		900kg

Diagram Dimensi Produk

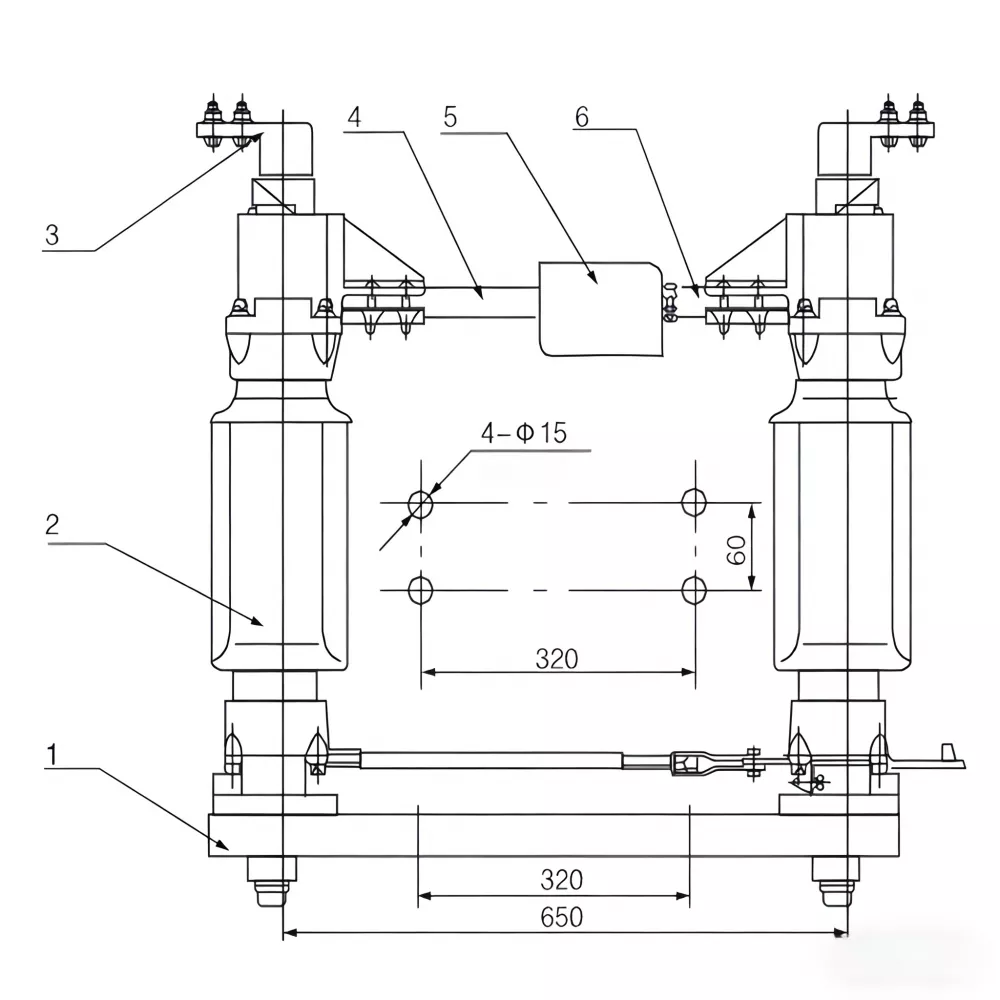

Ikhtisar Struktur Seri GW4

GW4 Outdoor High Voltage Disconnect Switch Structure

1. Basis

2. Dukungan isolator

3. Terminal kawat

4. Tabung konduktif stasioner

5. Penutup air persegi

6. Tabung konduktif bergerak

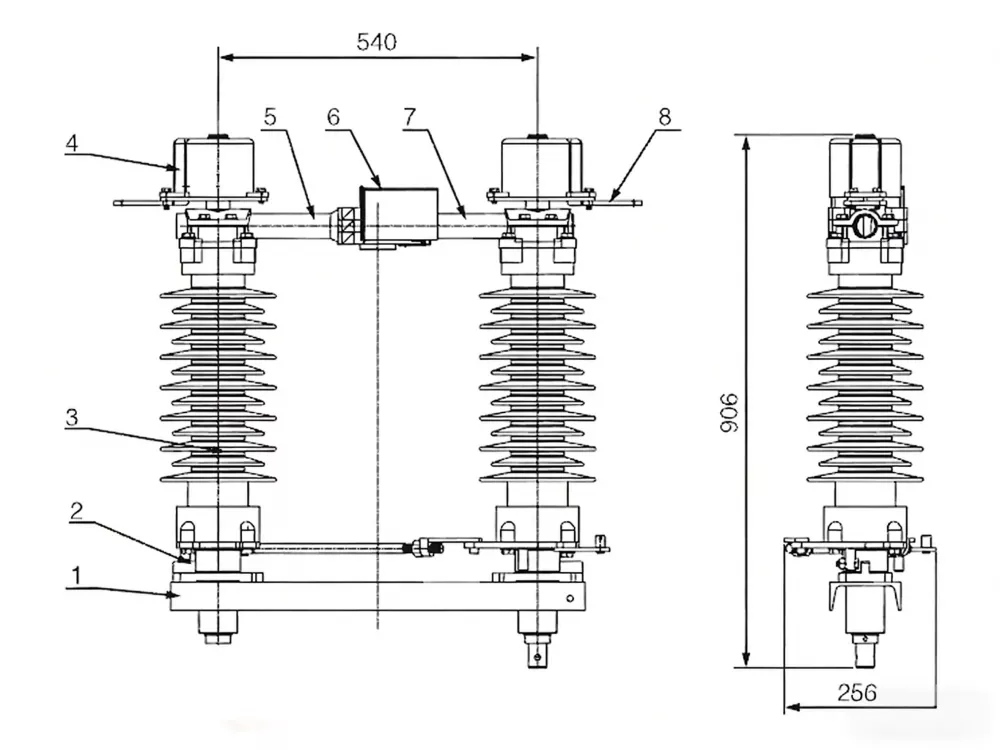

Konfigurasi Tiang Tunggal

Single Pole Outdoor High Voltage Disconnect Switch

1. Braket baja saluran

2. Basis pendukung

3. Pos isolasi

4. Terminal stopkontak kanan

5. Batang konduktif ujung silinder

6. Penutup hujan

7. Hubungi batang konduktif

8. Terminal stopkontak kiri

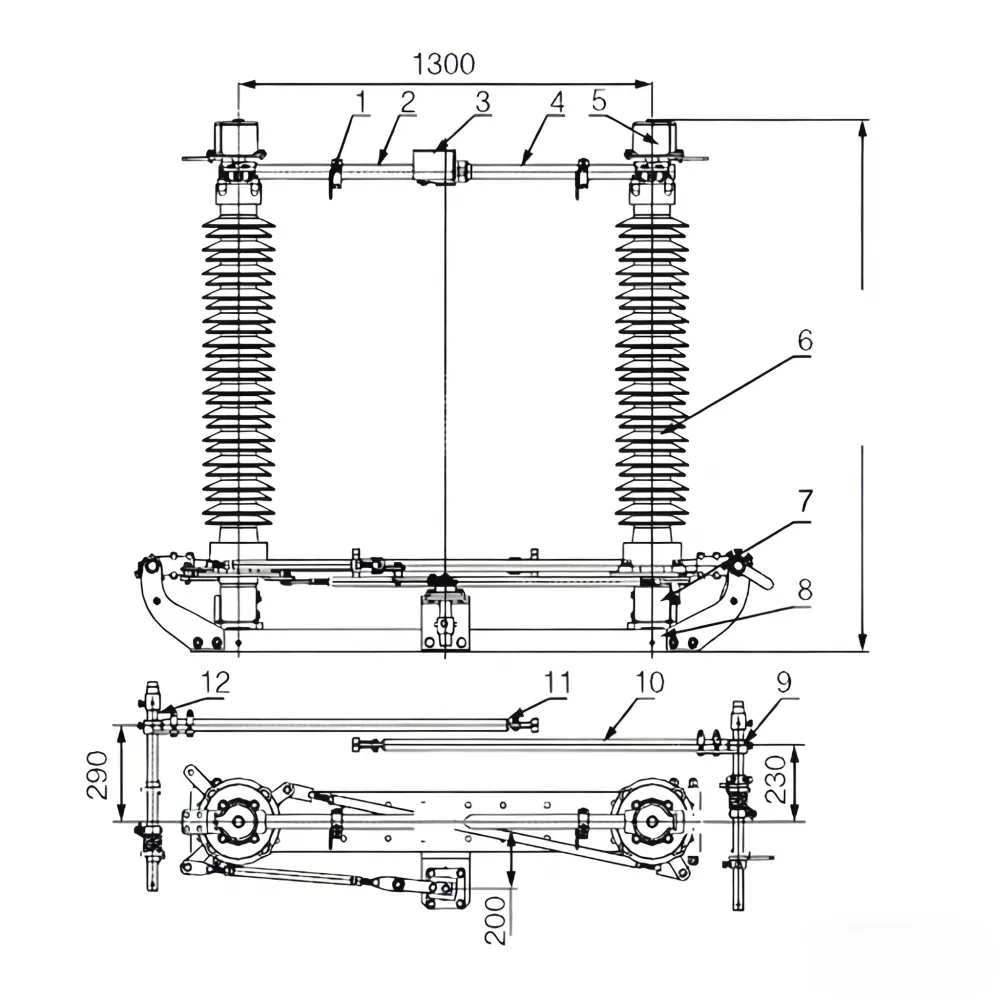

Struktur Tegangan Tinggi 126kV

126kV Outdoor High Voltage Disconnect Switch

1. Kontak tetap sakelar pembumian

2. Batang pemandu kontak

3. Penutup hujan baja tahan karat

4. Batang konduktif berbentuk silinder

5. Blok terminal koneksi fleksibel

6. Dukungan isolasi

7. Rumah bantalan

8. Pemasangan rangka dasar

9. Rakitan sakelar grounding kanan

10. Pipa baja sakelar pembumian

11. Kontak bergerak sakelar pembumian

12. Rakitan sakelar pembumian kiri

Keunggulan Teknik Dibandingkan dengan Produk Konvensional

Barang Perbandingan	Sakelar Pemutus Tegangan Tinggi Luar Ruangan Seri GW4	Produk Pasar Konvensional
Stabilitas Struktural	Basis baja bertulang dengan hubungan tiga fase yang tersinkronisasi	Operasi fase independen dengan risiko misalignment lebih tinggi
Hubungi Kinerja	Tabung konduktif yang dioptimalkan dengan ketahanan oksidasi yang berkurang	Kontak tembaga standar rentan terhadap keausan jangka panjang
Tahan Cuaca	Dirancang untuk lingkungan hujan, es, angin, dan polusi	Perlindungan terbatas terhadap kondisi luar ruangan yang keras
Modus Operasi	Mendukung operasi manual dan digerakkan motor	Kebanyakan hanya sistem manual
Persyaratan Pemeliharaan	Perawatan rendah dengan interval pemeriksaan yang panjang	Diperlukan perawatan yang sering

Skenario Aplikasi

Sakelar Pemutus Tegangan Tinggi Luar Ruangan banyak digunakan di:

Gardu transmisi tegangan tinggi
Jaringan distribusi tenaga listrik dan stasiun peralihan jaringan
Sistem catu daya industri
Gardu induk energi terbarukan (pembangkit listrik tenaga angin dan surya)
Sistem tenaga kereta api dan infrastruktur

Catatan Instalasi dan Pengoperasian

Penyelarasan yang tepat antara poros berputar dan struktur pendukung isolator sangat penting untuk memastikan kelancaran pengoperasian mekanis. Rangka dasar harus diarde dengan aman, dan mekanisme pengoperasian harus diuji sebelum pemberian energi untuk memastikan kinerja peralihan yang aman dalam kondisi bebas beban.

Pertanyaan Umum

Q1: Apa fungsi utama Sakelar Pemutus Tegangan Tinggi Luar Ruangan ini?
Ini memberikan isolasi yang terlihat pada sirkuit tegangan tinggi untuk memastikan pemeliharaan dan pengoperasian sistem yang aman.

Q2: Dapatkah sakelar ini beroperasi dalam kondisi cuaca luar ruangan yang berat?
Ya, ini dirancang untuk lingkungan luar ruangan yang ekstrem termasuk kondisi polusi, hujan, es, dan beban angin.

Q3: Apa yang membuat seri GW4 berbeda dari isolator standar?
Model ini menawarkan sinkronisasi mekanis yang lebih baik, ketahanan terhadap korosi yang lebih kuat, dan umur operasional yang lebih lama dibandingkan model konvensional.

Q4: Apakah pengoperasian bermotor tersedia?
Ya, mekanisme manual dan motor dapat dikonfigurasikan tergantung pada kebutuhan proyek.

Q5: Industri apa yang biasa menggunakan peralatan ini?
Ini banyak digunakan dalam transmisi listrik, gardu induk, sistem energi terbarukan, dan jaringan listrik industri berat.
