Sebagai pemasok peralatan listrik profesional,Kekuatan AnqiangmenyediakanSakelar Pemutus Luar Ruangan 12KVuntuk jaringan distribusi tegangan menengah yang memerlukan isolasi listrik yang dapat diandalkan, akses pemeliharaan yang aman, dan pengoperasian luar ruangan yang andal. Memahami prinsip kerja, spesifikasi teknis, dan persyaratan aplikasinya membantu para insinyur dan tim pengadaan memilih peralatan yang tepat untuk proyek pembangkit listrik mereka.

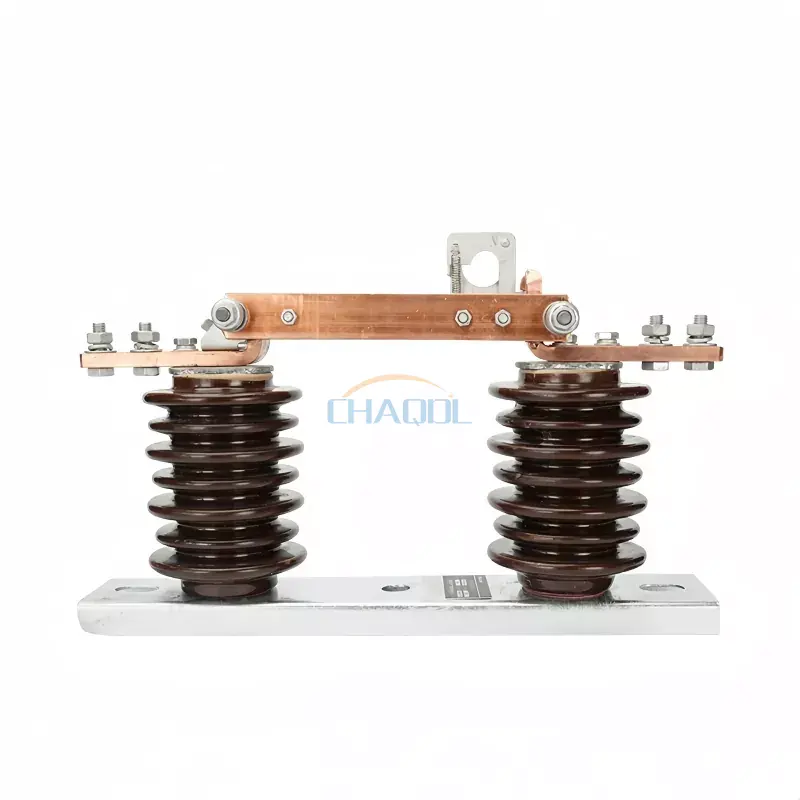

Sakelar Pemutus Luar Ruangan 12KV adalah komponen penting dalam sistem distribusi tenaga tegangan menengah. Dirancang terutama untuk mengisolasi sirkuit listrik dalam kondisi tanpa beban, ini menyediakan titik pemisahan yang terlihat yang membantu personel pemeliharaan mengidentifikasi bagian jaringan yang terisolasi. Model GW9-12 yang ditawarkan oleh Anqiang Power memiliki struktur tiang tunggal, mekanisme bilah konduktif, dan desain mengunci sendiri untuk aplikasi praktis di luar ruangan. Artikel ini menjelaskan cara kerja sakelar, lokasi penggunaannya, parameter teknis apa yang penting selama pengadaan, dan bagaimana pemasangan dan pemeliharaan yang benar mendukung keandalan operasional jangka panjang.
Sakelar Pemutus Luar Ruangan 12KV adalah perangkat isolasi tegangan tinggi yang digunakan pada jaringan listrik luar ruangan. Tujuan utamanya adalah untuk membuat celah isolasi ketika suatu bagian sirkuit harus diperiksa, diperbaiki, atau dipelihara. Perangkat ini biasa dipasang pada sistem distribusi, gardu induk, dan instalasi listrik tegangan menengah lainnya.
Model GW9-12 Anqiang Power dirancang untuk operasi satu fase dalam sistem saluran tiga fase. Mekanisme pengoperasiannya memungkinkan personel yang berwenang untuk membuka atau menutup sakelar menggunakan kait pengoperasian berinsulasi yang sesuai, sesuai dengan petunjuk pengoperasian pabrikan dan prosedur keselamatan kelistrikan yang berlaku.
Berbeda dengan pemutus arus, sakelar pemutus konvensional tidak dirancang untuk memutus arus beban normal atau arus hubung singkat. Oleh karena itu, hal ini harus dikoordinasikan dengan pemutus arus yang sesuai dan peralatan pelindung lainnya. Perbedaan ini sangat penting ketika merancang urutan peralihan yang aman atau menentukan peralatan untuk proyek distribusi tenaga listrik baru.
Untuk pemahaman yang lebih luas tentang opsi peralatan, pembeli juga dapat meninjau rangkaian sakelar pemutus tegangan tinggi Anqiang Power.
Prinsip pengoperasian sakelar pemutus luar ruangan didasarkan pada pergerakan fisik kontak konduktif. Saat sakelar ditutup, bilah konduktifnya membuat sambungan listrik yang diinginkan. Ketika sakelar dibuka dalam kondisi tanpa beban yang diizinkan, bilah akan terpisah dari kontak tetap, sehingga menciptakan celah isolasi yang terlihat.
Desain GW9-12 menggunakan kait pengoperasian tetap dan mekanisme penguncian otomatis. Fitur-fitur ini membantu operator mengontrol tindakan peralihan dan mengurangi kemungkinan pergerakan yang tidak diinginkan ketika peralatan dipasang dan dirawat dengan benar.
Pengoperasian peralihan yang sebenarnya harus mengikuti petunjuk pengoperasian sistem yang disetujui. Celah kontak yang terlihat saja tidak menggantikan verifikasi tegangan, pembumian jika diperlukan, atau tindakan keselamatan listrik wajib lainnya.
Peralatan listrik luar ruangan harus menggabungkan isolasi listrik yang andal dengan stabilitas mekanis dan ketahanan lingkungan. Beberapa pertimbangan desain sangat penting ketika mengevaluasi saklar pemutus luar ruangan 12KV.
GW9-12 menggunakan konfigurasi kutub tunggal yang mendukung instalasi fase individual dalam sistem distribusi tiga fase. Pengaturan ini cocok untuk tata letak jaringan distribusi di mana desain instalasi memerlukan perangkat isolasi fase-mount terpisah.
Susunan kontak terbuka memberikan indikasi nyata pemisahan antara komponen konduktif. Hal ini membantu personel mengidentifikasi posisi terisolasi selama prosedur pemeliharaan resmi, meskipun verifikasi formal dan pengendalian keselamatan tetap diperlukan.
Mekanisme penguncian otomatis membantu mempertahankan posisi mekanis yang diinginkan dan mengurangi risiko pengoperasian yang tidak disengaja. Efektivitasnya bergantung pada penyesuaian yang benar, pemasangan, dan pemeriksaan rutin.
Komponen isolasi harus tahan terhadap tekanan listrik yang terkait dengan tegangan pengenal sistem dan kondisi lingkungan di lokasi pemasangan. Polusi, kelembaban, perubahan suhu, dan pertimbangan tegangan lebih yang berhubungan dengan petir semuanya harus dimasukkan dalam pemilihan peralatan.
Kait pengoperasian berinsulasi dapat memberikan metode pengoperasian yang mudah untuk pemasangan yang sesuai. Pengaturan pengoperasian sebenarnya, jarak bebas yang diperlukan, dan prosedur yang diizinkan harus dikonfirmasikan terhadap dokumentasi peralatan dan standar keselamatan kelistrikan yang berlaku.
Sakelar pemutus luar ruangan 12KV digunakan di mana pun sirkuit tegangan menengah dengan nilai yang sesuai memerlukan titik isolasi. Kesesuaiannya tergantung pada desain sistem kelistrikan, lingkungan pemasangan, prosedur pengoperasian, dan persyaratan utilitas yang berlaku.
Pada jaringan distribusi overhead, sakelar pemutus dapat mengisolasi bagian saluran tertentu untuk inspeksi, pemeliharaan, atau penggantian peralatan yang direncanakan. Penempatan yang benar dapat membantu tim pemeliharaan bekerja pada bagian yang ditentukan tanpa mempengaruhi keseluruhan jaringan secara tidak perlu.
Gardu induk menggunakan saklar pemutus untuk menetapkan titik isolasi di sekitar sirkuit dan peralatan yang dipilih. Insinyur harus mengoordinasikan perangkat dengan pemutus sirkuit, busbar, transformator, sakelar pembumian jika memungkinkan, dan urutan pengoperasian gardu induk.
Pabrik, fasilitas pemrosesan, dan lokasi industri lainnya mungkin menggunakan jaringan distribusi tegangan menengah untuk memasok trafo dan peralatan listrik hilir. Sakelar pemutus yang dipilih dengan benar dapat mendukung pemeliharaan terencana dengan menyediakan titik isolasi yang sesuai.
Perusahaan listrik memerlukan peralatan yang sesuai dengan prosedur peralihan dan praktik pemeliharaan yang telah ditetapkan. Pemilihan harus mempertimbangkan spesifikasi teknis perusahaan utilitas, kondisi lingkungan, persyaratan inspeksi, dan standar peralatan yang disetujui.
Untuk proyek yang memerlukan fungsi interupsi dan proteksi, teknisi harus mengevaluasi pemutus sirkuit atau sakelar beban yang sesuai daripada berasumsi bahwa sakelar pemutus dapat melakukan setiap tugas peralihan.
Spesifikasi teknis menentukan apakah saklar pemutus cocok untuk jaringan yang dituju. Informasi produk untuk seri GW9-12 Anqiang Power mengidentifikasinya sebagai sakelar pemutus luar ruangan kelas 12KV. Jadwal pemeringkatan yang terperinci harus dikonfirmasikan dengan dokumentasi teknis terkini dari pabrikan sebelum pemesanan dilakukan.
| Parameter | Apa yang Harus Diverifikasi Pembeli | Mengapa Itu Penting |
|---|---|---|
| Model | GW9-12 atau model proyek yang ditentukan | Mengonfirmasi konfigurasi peralatan yang diinginkan. |
| Tegangan terukur | Kompatibilitas dengan tegangan sistem dan kelas peralatan | Membantu memastikan isolasi listrik yang tepat dan kesesuaian aplikasi. |
| Nilai saat ini | Peringkat arus berkelanjutan yang dibutuhkan oleh proyek | Menentukan kesesuaian untuk kondisi pengoperasian normal yang diinginkan. |
| Tegangan penahan frekuensi daya | Peringkat insulasi yang diumumkan pabrikan | Menunjukkan kinerja insulasi yang ditentukan dalam kondisi pengujian frekuensi daya. |
| Impuls petir menahan tegangan | Tingkat isolasi impuls yang ditentukan | Mendukung evaluasi koordinasi isolasi dan persyaratan tegangan lebih transien. |
| Tahan arus dalam waktu singkat | Besaran dan durasi arus yang ditentukan | Membantu menilai kemampuan perangkat untuk menahan efek arus gangguan saat ditutup. |
| Daya tahan mekanis | Jumlah siklus operasi yang dinyatakan | Memberikan referensi untuk ketahanan mekanis dalam kondisi pengujian tertentu. |
| Mekanisme operasi | Pengoperasian kait manual atau pengaturan lain yang disetujui | Menentukan persyaratan pengoperasian dan kompatibilitas dengan prosedur lokasi. |
| Kesesuaian lingkungan | Ketinggian, polusi, suhu, angin, dan kondisi pemasangan | Membantu memastikan bahwa peralatan tersebut sesuai untuk lokasi sebenarnya. |
Penting:Tabel di atas merupakan daftar periksa pengadaan, bukan pengganti lembar penilaian produk yang terverifikasi. Pembeli harus meminta opsi arus terukur yang tepat, tingkat insulasi, peringkat ketahanan jangka pendek, dimensi, dan standar yang berlaku untuk konfigurasi spesifik yang ditawarkan.
Memilih Sakelar Pemutus Luar Ruangan 12KV yang benar memerlukan lebih dari sekadar mencocokkan penunjukan tegangan. Insinyur dan tim pengadaan harus menilai seluruh persyaratan kelistrikan dan mekanik sebelum menyelesaikan spesifikasi.
Periksa tegangan jaringan nominal, tegangan sistem maksimum, arus kontinu yang diperlukan, dan persyaratan koordinasi isolasi. Nilai-nilai ini harus konsisten dengan diagram garis tunggal dan spesifikasi teknis proyek.
Tentukan calon arus hubung singkat dan kemampuan menahan waktu pendek yang diperlukan. Sakelar pemutus mungkin harus tetap tertutup sementara arus gangguan dihilangkan dengan peralatan proteksi, sehingga peringkat ketahanannya harus sesuai untuk pemasangan.
Pertimbangkan ketinggian, suhu lingkungan, kelembapan, kontaminan di udara, paparan garam pantai, dan beban mekanis. Instalasi di luar ruangan mungkin memerlukan isolasi khusus, perlindungan korosi, atau pengaturan pemasangan untuk memenuhi kondisi lokasi.
Tentukan apakah proyek memerlukan saklar yang dioperasikan secara manual, pengaturan pengoperasian alternatif, atau saklar pembumian sebagai bagian dari rakitan. Persyaratan grounding harus dibahas dalam desain sistem secara keseluruhan dan bukan diasumsikan disertakan dalam setiap konfigurasi standar.
Mintalah lembar data produk, gambar dimensi, petunjuk pemasangan, dokumentasi rutin dan pengujian tipe jika berlaku, dan rincian standar yang relevan. Konfirmasikan bahwa konfigurasi yang disediakan memenuhi persyaratan utilitas lokal atau otoritas proyek.
Pengadaan yang andal juga melibatkan pemeriksaan konsistensi manufaktur, komunikasi teknis, ketersediaan suku cadang, dan dukungan purna jual. Anqiang Power menawarkan serangkaian sakelar pemutus dan memberikan panduan pemilihan produk untuk berbagai aplikasi kelistrikan. Pembeli dapat mendiskusikan persyaratan proyek melalui rangkaian produk saklar pemutus.
Pemasangan yang benar dan pemeriksaan rutin membantu menjaga keandalan pengoperasian sakelar pemutus luar ruangan. Interval pemeliharaan harus mengikuti instruksi pabrik, kondisi lokasi, frekuensi pengoperasian, dan persyaratan operator utilitas atau fasilitas yang bertanggung jawab.
Semua pekerjaan pemasangan dan pemeliharaan harus dilakukan oleh personel yang berkualifikasi berdasarkan prosedur keselamatan yang disetujui. Sirkuit harus ditempatkan dalam kondisi aman yang terverifikasi, dengan isolasi, pengujian voltase, grounding, dan tindakan penguncian diterapkan sesuai kebutuhan. Jangan sekali-kali mengoperasikan sakelar pemutus konvensional untuk memutus arus beban kecuali peralatan tersebut dirancang dan dirancang khusus untuk tugas tersebut.
Fungsi utamanya adalah untuk mengisolasi rangkaian tegangan menengah yang sesuai dalam kondisi tanpa beban dan memberikan celah kontak yang terlihat. Ini mendukung pemeliharaan dan inspeksi bila digunakan dengan prosedur peralihan, verifikasi, dan pengardean yang sesuai.
Sakelar pemutus konvensional tidak dirancang untuk memutus arus beban normal atau arus hubung singkat. Pemutus sirkuit atau perangkat switching lain yang sesuai harus melakukan tugas interupsi yang diperlukan sebelum sakelar pemutus dioperasikan.
GW9-12 dari Anqiang Power adalah sakelar pemutus tegangan tinggi satu kutub luar ruangan yang ditujukan untuk aplikasi distribusi kelas 12KV yang sesuai. Ini dapat digunakan untuk operasi fase individu dalam sistem saluran tiga fase, tergantung pada desain instalasi yang disetujui.
Parameter utama meliputi tegangan pengenal, arus pengenal, tegangan tahan frekuensi daya, tegangan tahan impuls petir, arus tahan jangka pendek, ketahanan mekanis, mekanisme pengoperasian, dan kesesuaian lingkungan. Nilai pastinya harus diverifikasi dalam lembar data untuk model yang dipilih.
Frekuensi pemeriksaan bergantung pada instruksi pemeliharaan pabrikan, lingkungan lokasi, frekuensi peralihan, dan persyaratan utilitas. Pemeriksaan rutin harus mencakup isolasi, kontak konduktif, hubungan mekanis, perangkat keras pemasangan, dan bukti panas berlebih atau korosi.
Menyediakan tegangan sistem, arus pengenal yang diperlukan, lingkungan pemasangan, persyaratan insulasi, persyaratan ketahanan hubung singkat, metode pengoperasian, konfigurasi pembumian, standar yang berlaku, dan kuantitas proyek. Gambar atau spesifikasi peralatan dapat membantu pemasok merekomendasikan konfigurasi yang sesuai.
Sakelar Pemutus Luar Ruangan 12KV merupakan komponen isolasi penting dalam jaringan distribusi tegangan menengah. Nilainya terletak pada penyediaan titik isolasi yang sesuai untuk pemeliharaan, mendukung prosedur peralihan yang jelas, dan berintegrasi dengan sistem proteksi dan grounding yang lebih luas. Memilih model yang tepat memerlukan tinjauan cermat terhadap peringkat kelistrikan, kinerja insulasi, desain mekanis, kondisi lokasi, dan standar yang berlaku. Pemasangan yang benar, pengoperasian yang berkualitas, dan pemeriksaan rutin sama pentingnya untuk layanan yang dapat diandalkan.
Jika Anda mencari Sakelar Pemutus Luar Ruangan 12KV untuk proyek utilitas, gardu induk, atau distribusi industri, Anqiang Power dapat membantu Anda meninjau persyaratan aplikasi Anda dan mengidentifikasi konfigurasi produk yang sesuai. Bagikan spesifikasi teknis, kondisi pengoperasian, dan persyaratan kuantitas Anda dengan tim kami.Hubungi kamihari ini untuk mendiskusikan pemilihan produk, meminta dokumentasi teknis terperinci, dan mendapatkan penawaran harga yang disesuaikan dengan proyek Anda.
