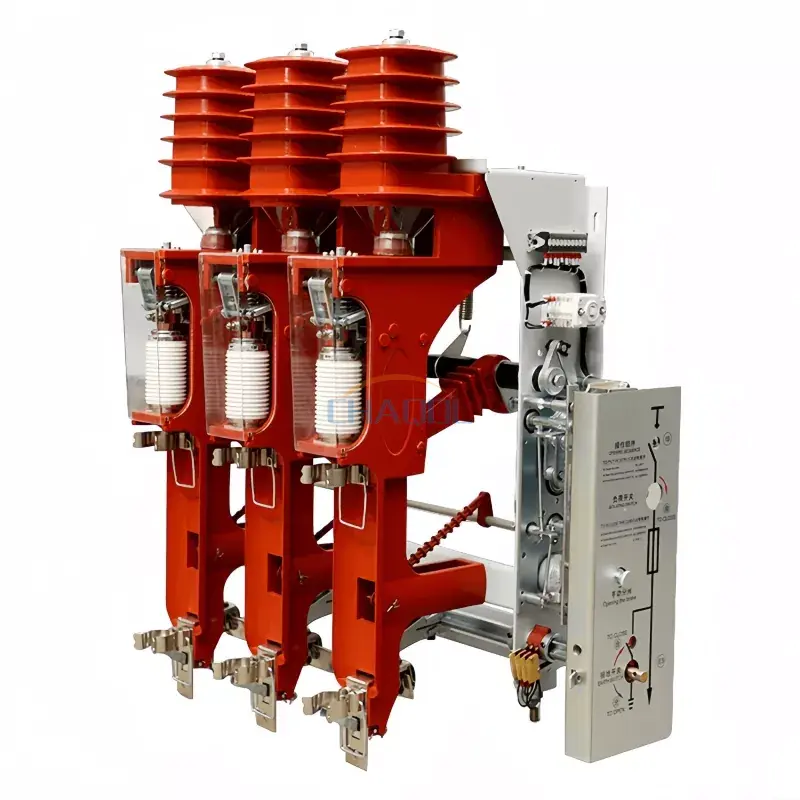

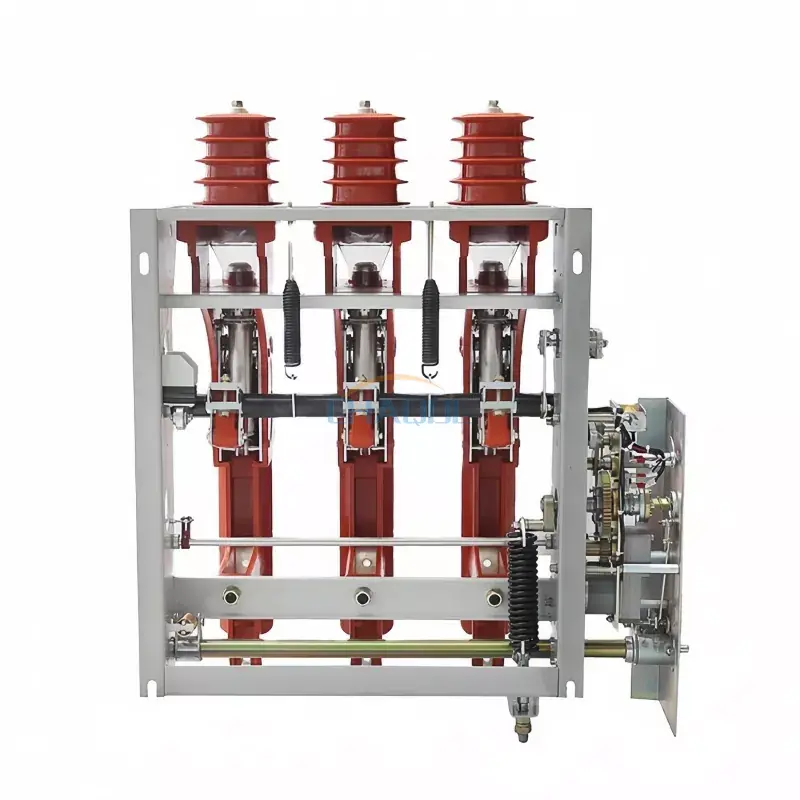

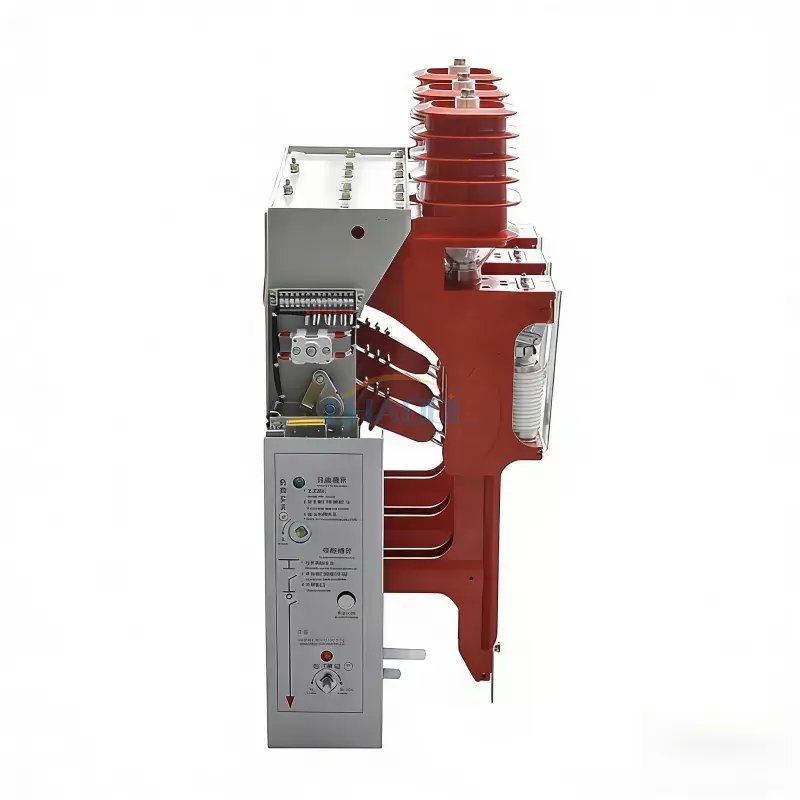

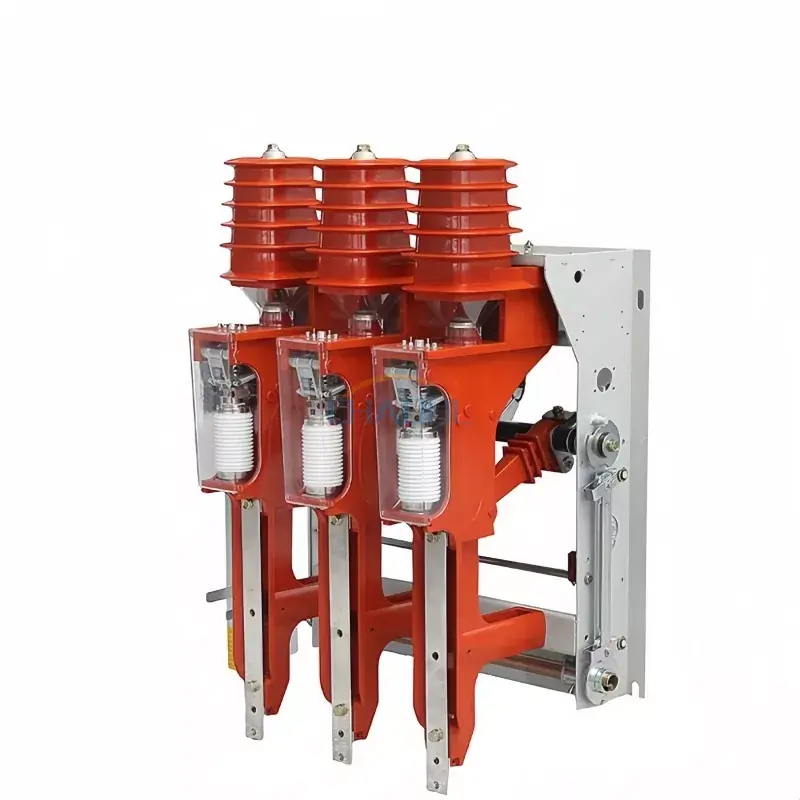

Sakelar Beban Tegangan Tinggi Dalam Ruangan

Model:FZN25-12/FZR25-12D

Anqiang Power adalah produsen sakelar beban tegangan tinggi dalam ruangan di Tiongkok. Sakelar beban kami menampilkan desain struktur transmisi yang unik, di mana ruang pemadam busur api hanya menahan tegangan tinggi pada saat penutupan dan pembukaan. Oleh karena itu, mereka kompak dan ringan, memungkinkan pengoperasian kontak isolasi dan kontak pemadam busur secara bersamaan.

mengirimkan permintaan

Deskripsi Produk

Kekuatan Anqiangmenghadirkan seri FZN25 dan FZRN25, generasi selanjutnyasakelar beban tegangan tinggi dalam ruanganuntuk 12kV, unit utama cincin (RMU) 50Hz. Direkayasa dengan akontak isolasi kerja langsung yang terhubung ke pemutus vakum, sakelar ini dikirimkanpembuatan/pemutusan beban bebas busurdan kuatperlindungan hubung singkat(untuk FZRN25). Baik Anda mengoperasikan gardu utilitas, lemari pengumpul tenaga angin, atau pabrik industri, seri FZN25/FZRN25 kami memastikan kontrol beban dan keselamatan yang andal.

FZN25 vs FZRN25: Model manakah yang sesuai dengan trafo dan aplikasi RMU Anda?

FZN25-12D/T630-20

Sakelar Beban Murni

✓ Nilai saat ini:630A
✓ Pemutusan arus pendek:Tidak ada (tidak ada sekering)
✓ Terbaik untuk:Peralihan loop kabel, sakelar utama RMU, siklus beban yang sering
✓ Penggunaan umum:Mengganti trafo tanpa beban hingga 1250kVA

FZRN25-12D/T125-31.5

Peralatan Kombinasi Sekring

✓ Nilai saat ini:125A (beban) / 31,5kA (kesalahan)
✓ Pemutusan arus pendek:31,5kA (sekering SDLAJ-12)
✓ Terbaik untuk:Perlindungan primer transformator, isolasi kesalahan hingga 31,5kA
✓ Transfer saat ini:2000A (koordinasi saklar beban sekering yang halus)

📍 Panduan Aplikasi & Seleksi: Skenario dunia nyata

✅ Skenario 1: Unit Utama Cincin (RMU) 12kV sebagai sakelar masuk/loop
MenggunakanFZN25sebagai saklar pemutus beban utama. Ini menangani arus loop 630A, menutup dan membuka jaringan cincin. Sakelar pembumian terintegrasi menyediakan pembumian yang aman selama pemeliharaan.

✅ Skenario 2: Perlindungan pengumpan transformator (mis., 1000kVA, 1250kVA)
MemilihFZRN25. Sekering (SDLAJ-12) akan menghilangkan gangguan fasa ke fasa dan pembumian hingga 31,5kA, sedangkan sakelar beban vakum menangani arus beban normal hingga 125A. Sempurna untuklemari pengumpul angin/suryaDangardu induk kompak.

✅ Skenario 3: Peralihan trafo tanpa beban (≤1250kVA)
Baik FZN25 dan FZRN25 dapat mematikan trafo tanpa beban berkat pemulihan dielektrik tinggi dari pengganggu vakum. Namun, jika Anda memperkirakan sering terjadi gangguan arus pendek, pilihlah selaluFZRN25.

📋 Spesifikasi Teknis

Nama Proyek	Nilai parameter
Nama Proyek	FZN25-12D/T630-20	FZRN25-12D/T125-31.5
Tegangan terukur	12 persegi
Frekuensi terukur	50Hz
Nilai stabilitas dinamis saat ini	50KA	—
Nilai arus pemutusan beban aktif	630 A	125 A
Nilai arus pemutusan loop tertutup	630 A	125 A
Pengisian kabel terukur dan arus putus	10 A
Mematikan trafo yang tidak dibebani (kapasitas)	1250 KVA
Nilai arus pemutusan hubung singkat	—	31,5KA
Nilai transfer saat ini	—	2000 SEBUAH
Model sekering	—	SDLAJ-12
Keluaran energi dampak	—	2-5 J (Sedang)
Nilai arus hubung singkat yang dibuat	50KA
Nilai stabilitas dinamis arus sakelar pembumian	50KA
Sakelar pembumian 2S, arus stabil termal	20 KA
Tegangan pengenal rangkaian bantu	AC/DC220,110
Kehidupan mekanis	10.000 kali

📐 Gambar Garis Besar & Perincian Komponen

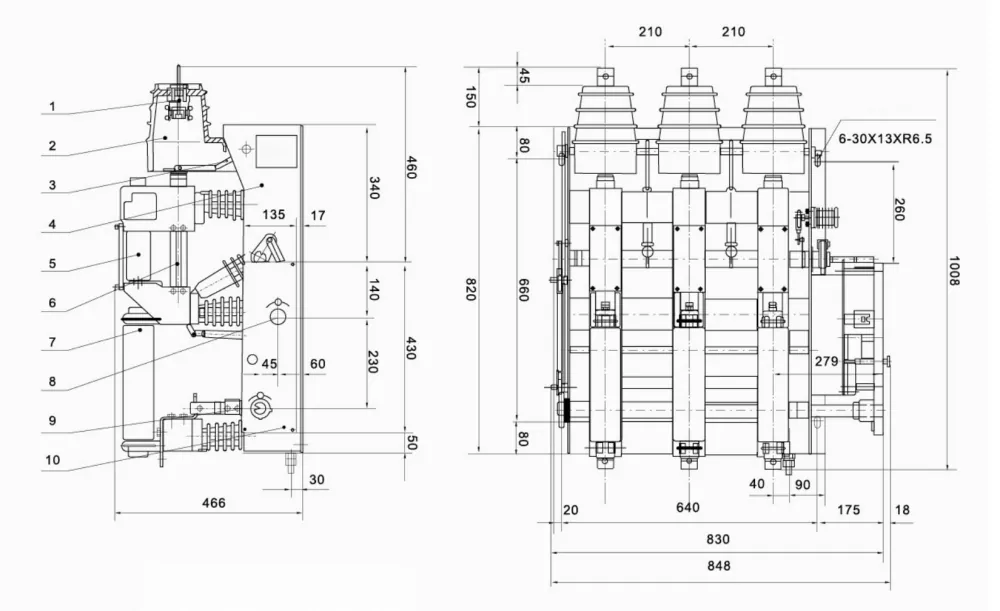

FZRN25-12D– 1. Kontak stasioner, 2. Penutup insulasi, 3. Katup, 4. Rangka, 5. Pemutus vakum, 6. Silinder konduktif, 7. Sekring, 8. Poros penyimpan energi, 9. Poros saklar pembumian, 10. Panel kontrol.

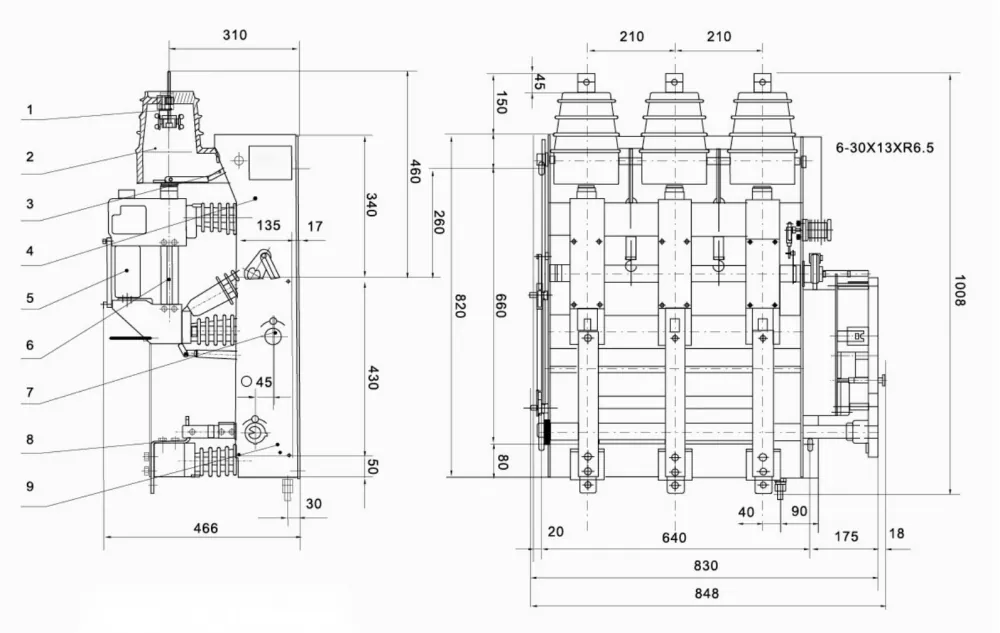

FZN25-12D– konstruksi kokoh yang sama, tetapi tanpa dudukan sekering. Kontak isolasi aksi langsung + pemutus vakum memastikan peralihan beban yang aman.

Kedua model tersebut kompatibel denganKYN28-12, HXGN-12, dan penutup RMU modular. Mekanisme motor listrik opsional tersedia untuk integrasi SCADA jarak jauh. Hubungi kami untuk gambar CAD (DXF/PDF).

🏭 Mengapa Kekuatan Anqiang? – Mitra terpercaya Anda untuk sakelar beban 12kV

Pabrik langsung– Tidak ada perantara, harga dan waktu tunggu lebih baik (15-25 hari).
Jenis diuji– GB3804, IEC 60265-1, bersertifikat penuh.
Kustomisasi siap– Pengoperasian listrik, sakelar bantu, interlock khusus.
Referensi global– Disuplai ke Asia Tenggara, Timur Tengah, Afrika, Amerika Selatan.

📌 Referensi proyek nyata:

✅ Filipina– 200+ unit FZN25-12D/T630-20 dipasok ke perusahaan utilitas di Metro Manila untuk peningkatan kabinet RMU (2024–2025).

✅ Vietnam– 150 set FZRN25-12D/T125-31.5 ditempatkan di lemari pengumpul pembangkit listrik tenaga surya (provinsi Binh Thuan, proyek 50MW).

Pertanyaan yang Sering Diajukan

Q1: Apa perbedaan antara FZN25 dan FZRN25?
J: FZN25 adalah saklar beban murni (maks 630A, tanpa sekering internal). FZRN25 merupakan perangkat kombinasi sekering (saklar beban + sekering) yang dapat memutus arus hubung singkat hingga 31,5kA. Gunakan FZRN25 ketika Anda membutuhkan perlindungan hubung singkat transformator.

Q2: Apa yang dimaksud dengan “arus transfer terukur” pada FZRN25?
A: Arus transfer (2000A) adalah arus maksimum yang dapat diputus oleh sakelar beban ketika pemukul sekring diaktifkan. Di atas nilai ini, sekring saja yang memutus gangguan. FZRN25 Anqiang Power memastikan koordinasi yang andal.

Q3: Bisakah saya memasang operator listrik di FZN25/FZRN25?
J: Ya, keduanya mendukung pengoperasian listrik dengan AC/DC 110V atau 220V. Sempurna untuk kendali jarak jauh dan sistem SCADA.

Q4: Berapa umur mekanis sakelar beban ini?
J: 10.000 pengoperasian dalam kondisi servis normal, berkat interupsi vakum tersegel dan mekanisme pegas yang kuat.

Q5: Apakah Anda menyediakan sampel sebelum pesanan massal?
J: Tentu saja. Sampel pra-produksi tersedia dengan waktu tunggu 7-10 hari. Kami juga mendukung tes saksi pabrik.

📩 Butuh solusi khusus atau daftar harga?

Beri tahu kami arus pengenal Anda, jenis operasi (manual/listrik), dan kapasitas trafo. Kami akan membalas dalam waktu 24 jam.
