Struktur dan perlindungan pemutus sirkuit tegangan tinggi yang dipasang di tiang

Itusaklar yang dipasang di tiangadalah jenis saklar pengaman yang dipasang pada tiang listrik untuk menjamin keamanan kelistrikan. Fungsi utamanya adalah untuk mengisolasi tegangan tinggi dari rangkaian. Sakelar yang dipasang di tiang memiliki perbedaan signifikan dalam hal fungsionalitas, struktur, dan skenario aplikasi. Dalam sistem tenaga listrik, masing-masing pihak memainkan peran unik dan bersama-sama menjaga keselamatan dan stabilitas pengoperasian jaringan listrik.

Pemutus sirkuit dan sakelar beban yang dipasang di kolom

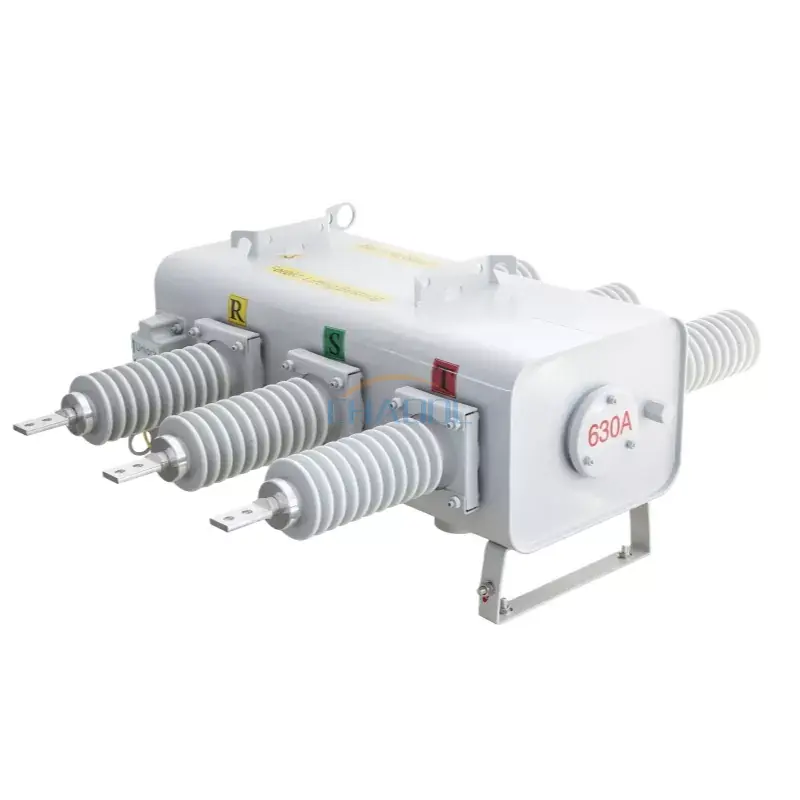

Sakelar beban yang dipasang di tiang mempunyai fungsi memutus arus beban dan menutup arus hubung singkat, namun tidak dapat memutus arus hubung singkat. Ini terutama digunakan untuk segmentasi garis.

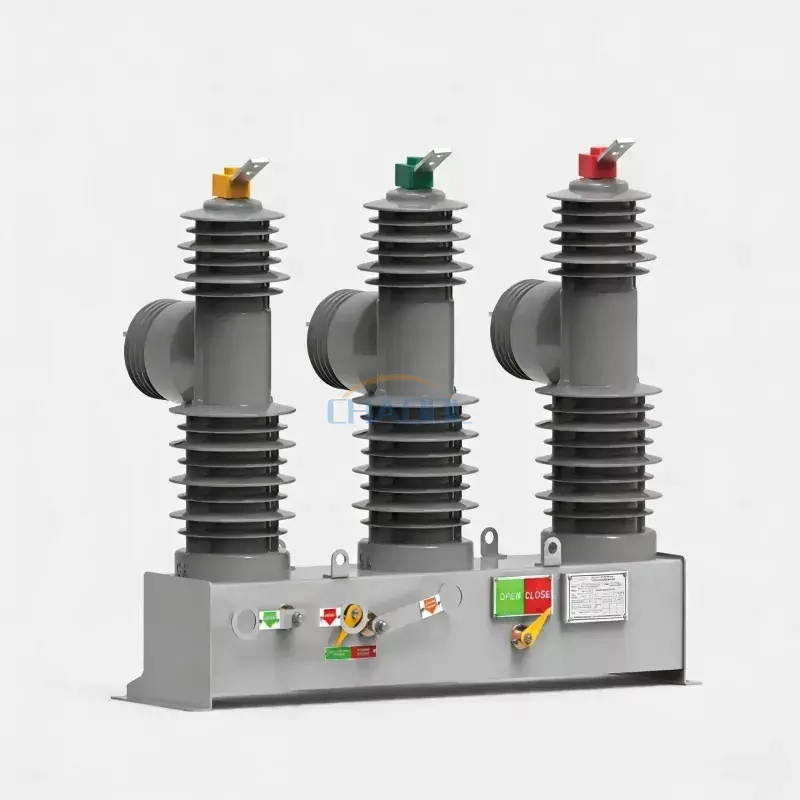

Pemutus arus yang dipasang di tiang dapat menutup, mengalirkan, dan membuka arus normal dari rangkaian operasi. Ia juga dapat menutup, membawa dan membuka arus hubung singkat yang ditentukan dalam waktu yang ditentukan. Ini dapat digunakan sebagai perlindungan utama untuk saluran dan terutama digunakan pada sakelar cabang besar. Kapasitas pembukaannya kuat dan jumlah pembukaan dan penutupan berturut-turut banyak.

Metode operasi

Sakelar beban dioperasikan secara manual dan memerlukan campur tangan manusia untuk membuka atau menutup rangkaian.

Pemutus sirkuit adalah perangkat yang dioperasikan secara otomatis. Apabila terjadi kelebihan beban atau korsleting pada rangkaian, maka otomatis pemutus arus akan trip dan memutus arus.

Resistensi kerusakan dan fungsi perlindungan

Sakelar beban biasanya memiliki kapasitas pemutusan yang relatif rendah dan cocok untuk beban kecil dan situasi non-beban berlebih. Mereka terutama digunakan untuk mengontrol pembukaan dan penutupan sirkuit. Namun, mereka biasanya tidak memiliki fungsi proteksi beban berlebih atau proteksi hubung singkat untuk kesalahan seperti beban berlebih dan korsleting.

Pemutus sirkuit memiliki kapasitas pemutusan yang lebih tinggi dan dapat menangani arus yang lebih besar dan gangguan yang lebih parah. Ini tidak hanya memutus sirkuit tetapi juga memiliki fungsi perlindungan kelebihan beban dan perlindungan sirkuit pendek, yang mampu segera mendeteksi dan memutus arus yang salah.
